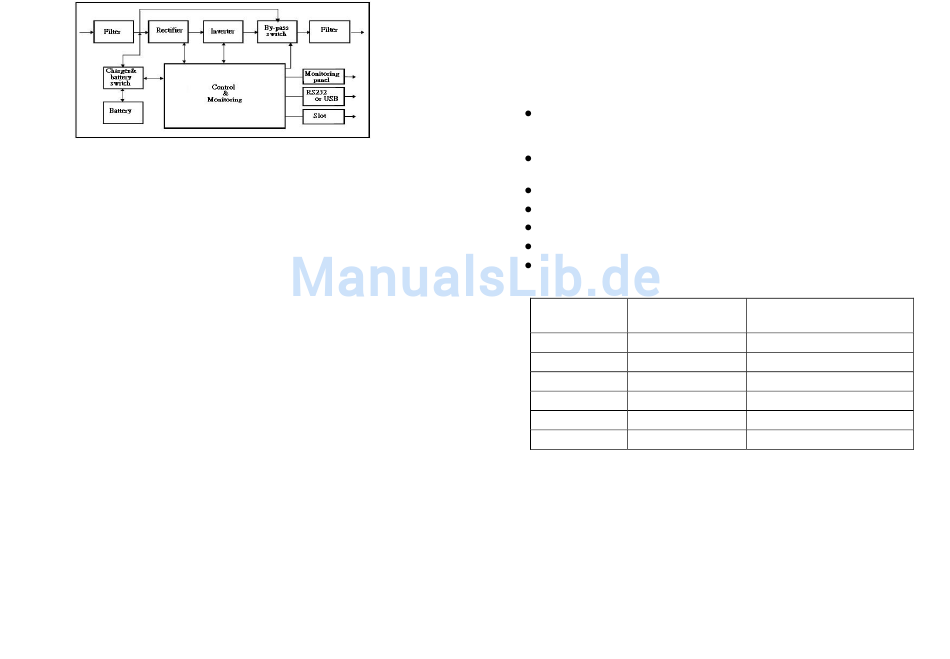

Diagramm 1
Funktion "Effizienz Optimierung"
Die Funktion "Effizienz Optimierung" ist ein neues Attribut der USV für Kostenoptimierung
und Reduzierung des Stromverbrauchs. Es wird automatisch zwichen bypass und on-line
modus in Abhängigkeit der Konstanz des Versorgungsnetzes umgeschaltet. On-line modus
wird genutzt bei zeitweise aussetzendem Netz, und bypass modus, wenn die Spannung
konstant ohne Störungen aus dem Netz kommt; dies um größtmögliche Effizienz zu bieten.
Störungen können in weniger als einer Sekunde entdeckt werden und der on-line Modus wird
sofort reaktiviert. Zurückschalten auf on-line Modus tritt dann ein, wenn die
Eingangspannung sich außerhalb ±10% der normalen Spannung (±15% auswählbar), oder
wenn die Eingangsfrequenz sich außerhalb ±3Hz bewegt, oder der Strom komplett ausfällt.
Obwohl "high efficiency" Standard ist, ist die Werkseinstellung on-line Modus. Der Bypass
kann über das LCD Panel aktiviert werden, jedoch kann auch permanent der on-line Modus
betrieben werden, wenn es so gewünscht ist.
Free Run Modus
Die USV arbeitet im free run Modus, wenn die Eingangsfrequenz sich außerhalb des
gewählten Eingangfrequenzfenster befindet. Free run Modus bedeutet, dass die
Ausgangsfrequenz sich nicht der Eingangsspannung angleicht. Wenn die USV startet ist die
Frequenzregulierung 50 oder 60 Hz ±0.25Hz. Bitte lesen Sie Kapitel 7.2 nach, wenn Sie den
Bypass ermöglichen wollen, während die USV im Free Run Modus arbeitet.
Diagnostischer Test
Wenn Sie die USV starten wird automatisch ein Test durchgeführt, der die Elektronik und die
Batterien kontrolliert und Fehler auf dem LCD Display anzeigt.
Ein fortschrittliches Batteriemanagement überwacht permanent den Zustand der Batterien
und meldet Vorwarnungen wenn ein Austausch nötig wird. Im übrigen wird alle 30 Tage
unter normalen Betriebsbedingungen ein Batterie Entladetest durchgeführt und eventuelle
auftretende Probleme auf dem LCD Display angezeigt.
Mit Ausnahme der ersten 24 h nach Start der USV wo diese sich im Lademodus befindet
(siehe Kapitel 7.2), können manuelle Tests jederzeit per Knopfdruck ausgeführt werden.
2
2.2 System Konfiguration
Die USV und die internen Batterien bilden das System. Abhängig von den Örtlichkeits- und
Lastanforderungen sind verschiedene, zusätzliche maßgeschneiderte Optionen erhältlich.
Wenn Sie ein USV System planen, sollten Sie folgende Punkte beachten:
Die Anforderungen des zu schützenden Systems sollte Ihnen die Ausgangsleistung (VA)
vorgeben. Kalkulieren Sie für spätere Systemerweiterungen oder ungenaue Angaben der
Messgeräte etwas Puffer ein.
Die benötigte Überbrückungszeit gibt die Batteriegröße vor. Wenn die Last geringer als
die nominale Ausgangsleistung der USV ist, wird sich die Überbrückungszeit verlängern.
Die folgenden Optionen sind erhältlich:
Externe Batterie Pakete
Transformer Cabinets
Wartungsbypass
Kommunikationsoptionen (Relais Karte, SNMP/WEB Karte)
Die folgenden Pinnacle Plus USV Anlagen sind erhältlich
Überbrückungszeit
Modell
Interne Batterien
PIN Plus 700 VA
5 min
PIN Plus 1000 VA
6 min
PIN Plus 1500 VA
5 min
PIN Plus 2000 VA
6 min
PIN Plus 3000 VA
5 min
PIN Plus 6000 VA
7 min
Für längere Überbrückungszeiten sind zusätzliche externe Batteriepakete erhältlich.
Wiederaufladezeit auf 90% Kap.
4 Stunden
4 Stunden
4 Stunden
4 Stunden
4 Stunden
4 Stunden
3
