2. Sicherheitshinweise

Die folgenden Hinweise dienen der Minimierung des
Verletzungsrisikos durch Feuer und Stromschlag.
1) Lesen Sie diese Sicherheitshinweise aufmerksam,
bevor Sie das Gerät benutzen!
2) Bewahren Sie diese Sicherheitshinweise sorgfältig
auf.
3) Installieren und verwenden Sie Ihr Gerät nicht in
unmittelbarer Nähe von Wasser oder wenn Sie selbst
mit Wasser in Berührung gekommen sind.
4) Betreiben Sie Ihr Gerät an einem geschützten Ort,
so dass niemand auf Kabel treten bzw. darüber fal-
len und sie beschädigen kann.
5) Achten Sie auf ungehinderte Belüftung des Ge-
rätes, verdecken Sie nie vorhandene Belüftungsöff-
nungen oder -gitter.
6) Ziehen Sie vor der Reinigung des Geräts den Netz-
stecker. Reinigen Sie das Gerät nur mit einem trocke-
nen Tuch, vermeiden Sie den Einsatz von Putzmitteln
und achten Sie darauf, dass keine Flüssigkeit in das
Gerät gelangt.
3. Bedienelemente und Anschlüsse
input
1
CPT IF_BasicPerfor-
IF_Alpha_20110621

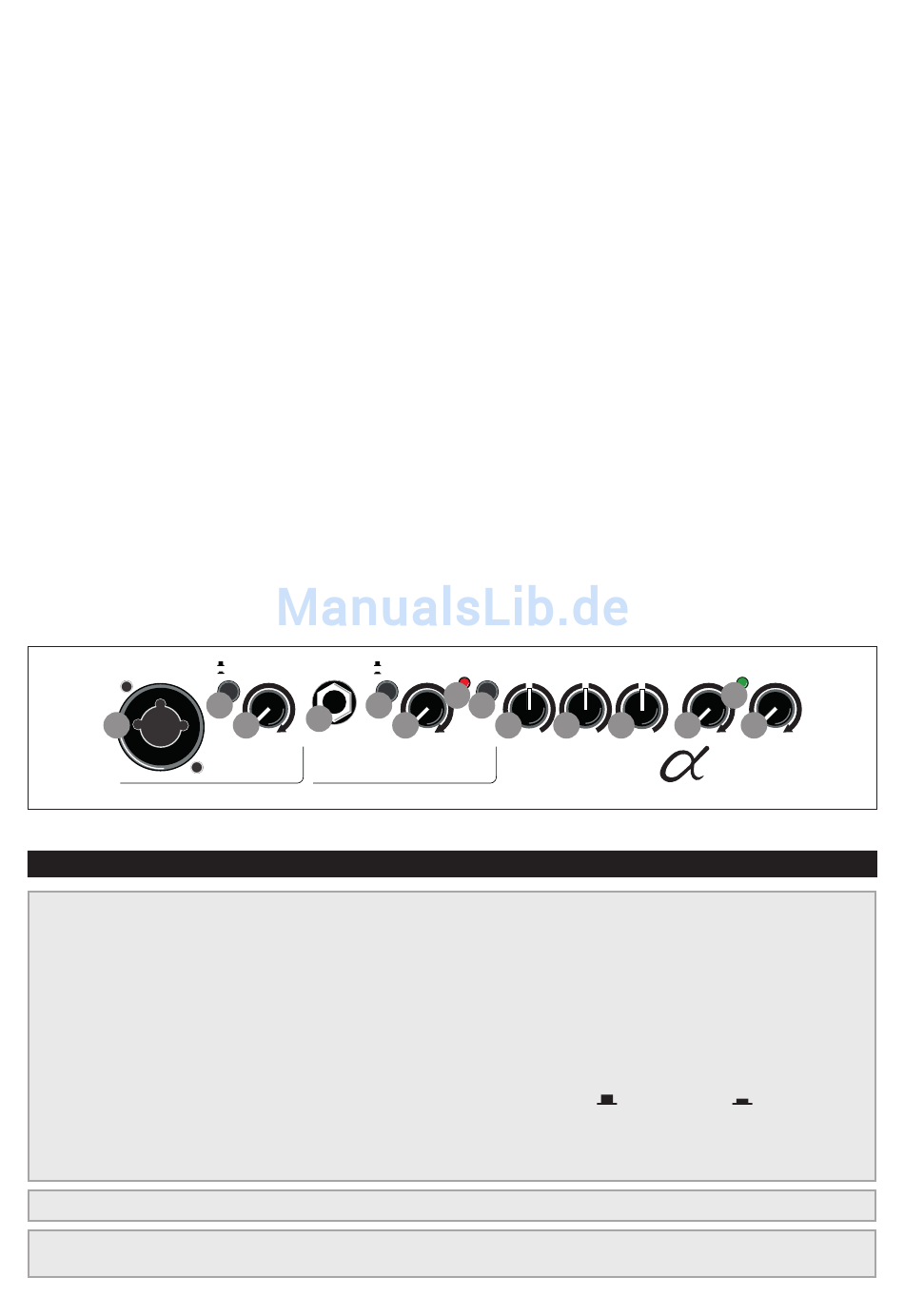

3.1 Frontseite

1) input (inp. 1)
2) line/mic
3) gain
4) input (inp. 2)
5) high/low
6) clip
7) colour
8) bass
9) middle
10) treble
11) efx level
12) power
13) master
4
gain input
line high
mic low
2 5
4
3
input 1
Signaleingang-Kombibuchse für 6,3 mm Mono-Klinkenstecker
und XLR-male-Stecker (48V Phantom-Power)
Signalquellen-Wahlschalter der Kombibuchse: line (nur über
Klinkenstecker) für Instrumente (Tonabnehmer) und andere
line-Quellen, mic (nur über XLR-Stecker) für Mikrofone
Eingangspegel-Regler
Signaleingang-Buchse für 6,3 mm Mono-Klinkenstecker
Eingangsempfindlichkeits-Umschalter (Attenuator)
Übersteuerungsanzeige
Aktivierungsschalter Klangfarbenfilter
Basspegel-Regler
Mittenpegel-Regler
Höhenpegel-Regler
Effektpegel-Regler (reverb)
Ein-/Aus-Betriebszustandsanzeige
Gesamtpegel-Regler
7) Installieren Sie ihr Gerät niemals in der Nähe von
Geräten mit starken elektromagnetischen Feldern,
wie z.B. großen Netztransformatoren, umlaufenden
Maschinen, Neonbeleuchtungen (etc.). Verlegen Sie
die Signalkabel nicht parallel zu Starkstromleitun-
gen.
8) Das Innere des Gerätes enthält keine durch den
Benutzer zu reparierenden Teile. Um eine Gefähr-
dung durch Stromschlag auszuschließen, darf das
Gerät nicht geöffnet werden. Wartung, Abgleich
und Reparaturen dürfen nur von qualifiziertem Per-
sonal ausgeführt werden. Im Falle eines nicht au-
thorisierten Fremdeingriffs erlischt in jedem Fall die
2-jährige Gewährleistung.
9) Für die Einhaltung der EMV-Forderung müssen ge-
schirmte Kabel mit korrekt angeschlossenen Steck-
verbindern für alle Signalanschlüsse verwendet wer-
den.
10) Verkabeln des Gerätes nur im ausgeschalteten
Zustand.
gain colour bass middle
clip
6
7
3 8 9
input 2
treble efx level master
power
12
10 11 13
alpha
= nicht aktiv = aktiv
inputs 1 + 2
mains & master
efx
