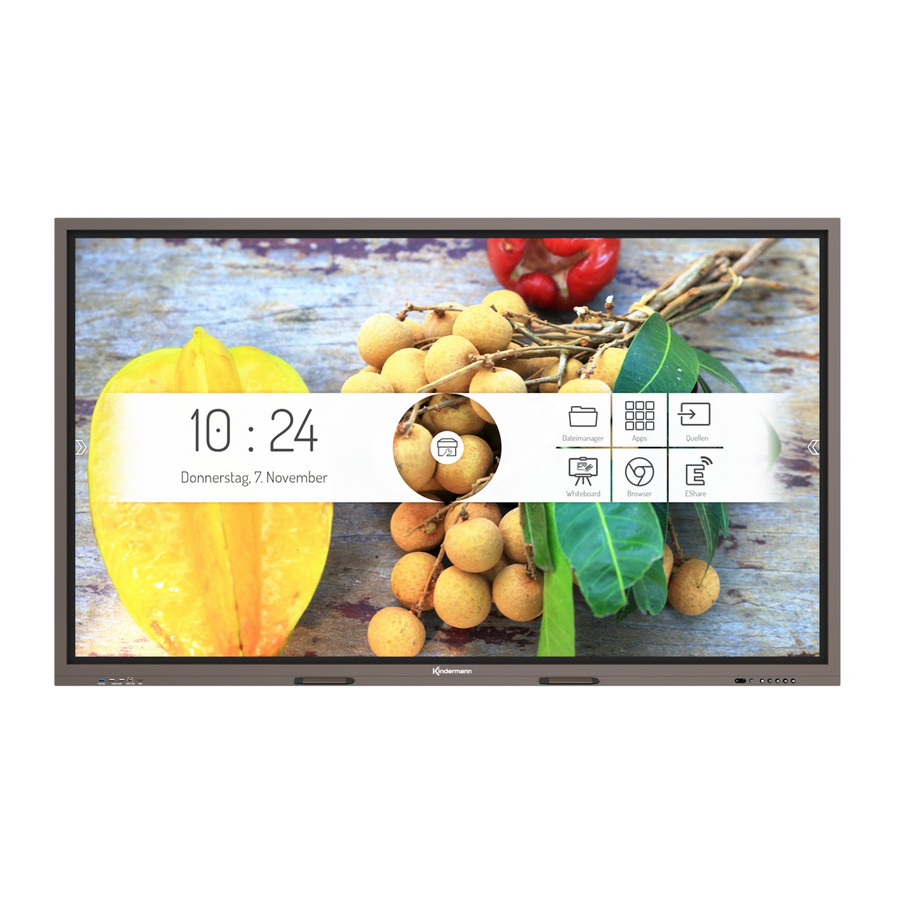

- Seite 1 Touch Displays TD-1055-S / TD-1065-S / TD-1075-S / TD-1086-S Art.-Nr. / Ref.No. 305000000x Bedienungsanleitung User manual 12.2019...
-
Seite 2: Inhaltsverzeichnis
6. Einschalten/Ausschalten ...................................... 8 7. Bedienung und Konfiguration ................................... 9 - 14 7.1. Android Homescreen ....................................9 7.2. Quellenmenü ......................................10 - 11 7.3. Android Systemeinstellungen .................................12 - 14 8. Android System Apps ....................................15 - 16 9. Technische Daten ......................................17 - 18 9.1. Kindermann Touch Display - Generation 2019 ...........................17 9.2. Modus Display VGA ....................................18 9.3. Modus Display HDMI ....................................18 10. RS232/IP Steuerbefehle ....................................19 - 22 10.1. Einleitung ........................................19 10.2. Beschreibung .......................................19 10.3. Protokoll .........................................19 - 22 11. CE Erklärung ..........................................22... -
Seite 3: Vorsichtsmaßnahmen Und Sicherheitshinweise
Vorsichtsmaßnahmen und Sicherheitshinweise • Bitte lesen Sie dieses Handbuch vor Verwendung des Produkts sorgfältig durch und bewahren Sie es gewissenhaft auf. • Transportieren Sie das Display mit mindestens zwei Personen. • Stellen Sie das Display nur auf einen stabilen, ebenen Untergrund. •... -
Seite 4: Zubehör Im Lieferumfang
2. Zubehör im Lieferumfang Fernbe- 1x USB A-B 2x AAA Batterie dienung Nutzerhandbuch Netzkabel 2x Stift Kabel 1x HDMI-Kabel 3. Anschlüsse 3.1 Anschlüsse an der Front PUBLIC-USB (Pass-Through für die aktive Quelle) TOUCH-USB (Zugeordnet zu HDMI Eingang HDMI Eingang 3.2 Anschlüsse an der Seite 2x HDMI Eingang DP (DisplayPort) Eingang 2x Android-USB... -
Seite 5: Signaleingänge
3.5 Signaleingänge 3.5.1 USB USB-Stick Hinweis: 1. Der Ausgangsstrom des USB 2.0-Anschlusses beträgt 500 mA. Um einen zuverlässigen Betrieb sicherzustellen, verwenden Sie bitte nicht alle USB-Anschlüsse gleichzeitig zum Aufl aden externer Geräte. 2. Die seitlichen USB-Anschlüsse werden zum Anschluss externer Geräte am Android-System verwendet. Die frontseitigen USB-Anschlüsse stehen der aktiven Quelle zur Verfügung. -
Seite 6: Signalausgänge
3.5.5 DisplayPort DisplayPort Kabel Hinweis: Die maximale unterstütze Auflösung ist 4K@60Hz. Die maximale Übertragungsrate hängt u. a. von der Qualität und Länge des Kabels ab. Wir empfehlen den Einsatz von hochwertigen Kabeln. 3.6 Signalausgänge Monitor 3.6.1 HDMI-OUT HDMI-Kabel Hinweis: Am HDMI Out stehen Bild- und Audiosignal parallel zum aktuell wiedergegebenen Bildschirminhalt zur Verfügung, um es beispielsweise über einen Projektor auf Großleinwand zur Anzeige zu bringen. -
Seite 7: Funktion Der Panel-Tasten
4. Funktion der Panel-Tasten Remote Control Precautions for Use of Remote Control: Aim the remote control at the remote receiver when using the remote control. Any ● object placed between the remote control and the remote receiver may disturb the operation. -
Seite 8: Hinweise Zur Nutzung Der Fernbedienung
5.2 Hinweise zur Nutzung der Fernbedienung • Richten Sie die Fernbedienung auf den Empfänger. Gegenstände, die sich zwischen der Fernbedienung und dem Funkempfänger befinden, können die Funktion stören. • Wenn der Funkempfänger direktem Sonnenlicht oder starkem Licht ausgesetzt ist, kann dies zu einer Fehlfunktion der Fernbedienung führen. -
Seite 9: Bedienung Und Konfiguration
7. Bedienung und Konfi guration 7.1 Android Homescreen In der Standardkonfi guration wird nach dem Einschalten des Displays automatisch der Homescreen des integrierten Android Systems angezeigt. Von dort haben Sie Zugriff auf alle Funktionen, Apps und Einstellungen. • Hotspot aktiv •... -
Seite 10: Quellenmenü
7.1.1 Sidebar Tippen Sie auf einen der beiden halbtransparenten Pfeile am linken und rechten Bildschirmrand oder wischen Sie vom Bildschirmrand nach innen, um die Sidebar aufzurufen. Diese ermöglicht Ihnen den schnellen Zugriff auf die wichtigsten Funktionen. Quellenauswahl Screenshot erstellen Home Spotlight Zurück Taschenrechner... -
Seite 11: Audioeinstellungen
7.2.3 Bild Einstellungen Wählen Sie den Punkt Quellenauswahl > Bild Hier können Sie die Farbeinstellungen, Sättigung etc. anpassen. Hinweis: Die Einstellungen, die Sie hier vornehmen, wirken sich aus- schließlich auf die Bilddarstellung von angeschlossenen Videoquellen (HDMI, DisplayPort, VGA) aus. 7.2.4 Audio Einstellungen Wählen Sie den Punkt Quellenauswahl >... -
Seite 12: Android Systemeinstellungen
7.3 Android Systemeinstellungen Wählen Sie in der Sidebar oder auf dem Homescreen das Icon „Einstellung“, um in die Grundeinstellungen des Android Systems zu konfigurieren. 7.3.1 Netzwerkeinstellungen 7.3.1.1 Einstellungen - Netzwerk - WLAN 1. Wählen Sie den Menüpunkt > Netzwerk > WLAN 2. -
Seite 13: Einstellungen - Datum/Zeit
7.3.2 Einstellungen - Datum/Zeit 7.3.3 Einstellungen - Sprache Wählen Sie den Menüpunkt > Datum/Zeit Wählen Sie den Menüpunkt > Sprache Android kann Zeit- und Datumseinstellungen über Zeitserver Hier wählen Sie die Systemsprache sowie das Tastaturlayout aus. im Internet automatisch synchronisieren. Alternativ können Sie die Einstellungen auch manuell vornehmen. -
Seite 14: Einstellungen - Apps
Veränderungen an den System Apps oder Berechtigungen können zu Funktionseinschränkungen oder Fehlern führen. Änderungen sollten nur nach vorheriger Rücksprache und Freigabe durch den Kindermann Support erfolgen. 7.3.6 Steuerungseinstellungen 7.3.6.1 Einstellungen - Steuerung - Sperren Wählen Sie den Menüpunkt > Steuerung > Sperren - hier stehen Ihnen folgende Optionen zur Verfügung:... -
Seite 15: Android System Apps
and other functions. (Note: The writing software function will be updated in real time are subject to pr products.) 8. Android System Apps Folgende Apps haben wir für Sie vorinstalliert: • EShare - BYOD/Wireless Streaming Mithilfe dieser App können Sie den Bildschirm Ihres Windows oder Mac Rechners genauso wie Android- bzw. - Seite 16 • Whiteboard App S-Write Die App arbeitet wie ein digitales Flipchart oder eine digtale Tafel und bietet die Möglichkeit handschriftliche Notizen, Skizzen etc. mit digitaler Tinte auf dem Display zu machen. Zur Auswahl stehen verschiedene Hintergrundbilder und Liniaturen. Diese können bei Bedarf um eigene Varianten erweitert werden (als PNG/JPG in Auflösung 1920x1080 bzw.
-
Seite 17: Technische Daten
9. Technische Daten 9.1 Kindermann Touch Display - Generation 2019 Kindermann Kindermann Kindermann Kindermann TD-1055-S TD-1065-S TD-1075-S TD-1086-S 3050 000 001 3050 000002 3050 000003 3050000004 Diagonale / sichtbare Fläche 55“ / 1210 x 680 mm 65“ / 1428 x 804 mm 75“ / 1647 x 927 mm 86“... -
Seite 18: Modus Display Vga
Kindermann Kindermann Kindermann Kindermann TD-1055-S TD-1065-S TD-1075-S TD-1086-S 3050 000001 3050 000002 3050000003 3050 000004 Eingangsspannung, Anschluss 100 V ~ 240 V/AC, 50/60 Hz - Kaltgerätebuchse Strom- Verbrauch (typisch) ca. 95W ca. 115W ca. 230W ca. 270W anschluss Standby Verbrauch <0.5W... -
Seite 19: Rs232/Ip Steuerbefehle
Dieser Abschnitt beschreibt die Hardware-Spezifi kation sowie die Software-Protokolle der RS232- und LAN-Schnittstellenkommunikation zwischen dem Kindermann-Display und einem verbundenen PC oder anderen Steuergerät mit RS232- und LAN-Protokoll. Im Folgenden werden alle Steuergeräte, die Befehle per RS232 & LAN-Protokoll senden oder empfangen können, als „PC“ bezeichnet. - Seite 20 Aufbau eines Senden-Befehls (Typ „s“ oder „g“) und des Antwort-Befehls (Typ „r“) Kopf Display-ID Befehls-Typ Befehl Wert 1 Wert 2 Wert 3 Ende 1 Byte 2 Bytes 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte Aufbau eines Antwort-Befehls (Typ „y“ und „n“) Kopf Display-ID Befehls-Typ...
- Seite 21 Kategorie Funktion ASCII-Befehl Bemerkung Surround-Sound: Aus k01sI000<CR> Surround-Sound: Ein k01sI001<CR> Bass k01sJxxx<CR> Höhen k01sKxxx<CR> Werte für xxx: 000 ~ 100 Lautstärke k01sPxxx<CR> Lautstärke: runter k01sP200<CR> Lautstärke: hoch k01sP201<CR> Stummschaltung: Aus k01sQ000<CR> Stummschaltung: Ein k01sQ001<CR> Sprache: Englisch k01sN000<CR> Tastensperre: Aus k01sR000<CR> Tastensperre: Ein k01sR001<CR>...
-
Seite 22: Ce Erklärung
Zeit: Minute k01gqM00<CR> k01rqM55<CR> 13:55:21 Sekunde k01gqS00<CR> k01rqS21<CR> k01r1WB8<CR> Device-Name k01gr000<CR> WB848 k01r248<CR> k01rs1B0<CR> k01rs2C5<CR> System k01rs3CA<CR> MAC-Adresse k01gs000<CR> B0:C5:CA:12:34:56 k01rs412<CR> k01rs534<CR> k01rs656<CR> 11. CE Erklärung Die aktuell gültige CE Erklärung kann unter folgender URL eingesehen und heruntergeladen werden: https:\\shop.kindermann.de\erp\KCO\avs\3\3050\3050000001\12_Zertifizierungen\CE3050000001-4.pdf... -
Seite 23: Typische Fehlerquellen
Prüfen Sie bitte die nachfolgende Tabelle, die Ihnen dabei helfen soll, den Grund für die aufgetretene Störung zu bestimmen, bevor Sie eine Serviceanfrage stellen. Wenn Sie den Fehler gemäß den Anweisungen dieses Handbuchs trotzdem nicht vollständig beseitigen können, wenden Sie sich zur Durchführung der Produktwartung bitte an das Service-Center: support@kindermann.de Symptom Mögliche Ursache Lösung... - Seite 24 Notizen / Notes...
- Seite 25 Touch Displays TD-1055-S / TD-1065-S / TD-1075-S / TD-1086-S Ref.No. 305000000x User manual 12.2019...
- Seite 26 6. Switch on/switch off ......................................32 7. Operation and configuration ..................................33 - 38 7.1. Android Homescreen ....................................33 7.2. Source menu ....................................... 34 - 35 7.3. Android System Settings ................................36 - 38 8. Android System Apps ....................................39 - 40 9. Technical data ......................................41 - 42 9.1. Kindermann Touch Display - Generation 2019 ........................41 - 42 9.2. Mode Display VGA ..................................... 42 9.3. Mode Display HDMI ....................................42 10. RS232/IP Control commands ................................43 - 46 10.1. Introduction ......................................... 43 10.2. Description ........................................43 10.3. Protocol ......................................... 43 11. CE declaration ........................................46 12. Typical sources of error ....................................47...
-
Seite 27: Precautionary Measures And Safety Instructions
Precautionary measures and safety instructions • Please read this manual carefully before using the product and keep it in a safe place. • Transport the display with at least two persons. • Only place the display on a stable, level surface. •... -
Seite 28: Accessories Included
2. Accessories included Remote 1x USB A-B 2x AAA Battery control User manual Power cable 2x Pen cable 1x HDMI cable 3. Ports 3.1 Connections at the front PUBLIC-USB (pass-through to the active source) TOUCH-USB (Assigned to HDMI input HDMI input 3.2 Connections on the side 2x HDMI input DP (DisplayPort) input... -
Seite 29: Signal Inputs
3.5 Signal inputs 3.5.1 USB USB stick Please note: 1. The output current of the USB 2.0 port is 500 mA. To ensure reliable operation, do not use all USB ports at the same time to charge external devices. 2. The side USB ports are used to connect external devices to the Android system. -
Seite 30: Signal Outputs
3.5.5 DisplayPort DisplayPort cable Please note: The maximum supported resolution is 4K@60Hz. The maximum transmission rate depends on the quality and length of the cable. We recommend the use of high quality cables. 3.6 Signal outputs Monitor 3.6.1 HDMI-OUT HDMI cable Please note: At HDMI Out, video and audio signals are available parallel to the currently displayed content in order to display it on a large screen,... -
Seite 31: Function Of The Panel Keys
4. Function of the panel keys Remote Control Precautions for Use of Remote Control: Aim the remote control at the remote receiver when using the remote control. Any ● object placed between the remote control and the remote receiver may disturb the operation. -
Seite 32: How To Use The Remote Control
5.2 How to use the remote control • Point the remote control at the receiver. Objects located between the remote control and the radio receiver may interfere with its operation. • If the radio receiver is exposed to direct sunlight or strong light, the remote control may malfunction. -
Seite 33: Operation And Configuration
7. Operation and confi guration 7.1 Android home screen In the standard confi guration, the home screen of the integrated Android system is automatically displayed when the display is switched on. From there you have access to all functions, apps and settings. •... -
Seite 34: Source Menu
7.1.1 Sidebar Tap one of the two semi-transparent arrows on the left and right edges of the screen, or swipe inwards from the edge of the screen to open sidebar. This gives you quick access to the most important functions. Source selection Create Screenshot Home... -
Seite 35: Image Settings
7.2.3 Image settings Select the item Source > Image Mode Here you can adjust the color settings, saturation, etc. Please note: These settings aff ect the image of connected video sources (HDMI, DisplayPort, VGA) only. 7.2.4 Audio settings Select Source > Voice Mode Here you can change the audio settings, i. -
Seite 36: Android System Settings
7.3 Android system settings Select „Settings“ icon in the sidebar or on the homescreen to configure the basic settings of the Android system. 7.3.1 Network settings 7.3.1.1 Settings - Network - WiFi 1. Select the menu item > Network > WiFi 2. -
Seite 37: Settings - Date/Time
7.3.2 Settings - Date/Time 7.3.3 Settings - Language Select the menu item > Date settings Select the menu item > Language Android can automatically synchronize time and date settings Select the system language and the keyboard layout. via time servers on the Internet. Alternatively, you can also make the settings manually. -
Seite 38: Control Settings
Android system and their permissions. Please note: Changes to the system apps or rights ead to function restrictions or errors. Changes should only be made after prior consultation and approval by Kindermann Support. 7.3.6 Control settings Settings 7.3.6.1 - Lock Control Select the menu item >... -
Seite 39: Android System Apps
and other functions. (Note: The writing software function will be updated in real time are subject to pr products.) 8. Android System Apps We have pre-installed the following apps for you: • EShare - BYOD/Wireless Streaming With this app, you can wirelessly share the screen of your Windows or Mac computer, Android or iOS smartphone and Tablet to the display. - Seite 40 • Whiteboard App S-Write The app works like a digital fl ipchart or a digital board and off ers the possibility to make annotations, sketches etc. with digital ink on the display. There are various background images and lines to choose from. If required, individually background images can be uploaded (as PNG/JPG in resolution 1920 x 1080 or 3840 x 2160 pixels).
-
Seite 41: Technical Data
9. Technical data 9.1 Kindermann Touch Display - Generation 2019 Kindermann Kindermann Kindermann Kindermann TD-1055-S TD-1065-S TD-1075-S TD-1086-S 3050 000 001 3050 000002 3050 000003 3050000004 Diagonal / visible area 55“ - 1210 x 680 mm 65“ - 1428 x 804 mm 75“ - 1647 x 927 mm 86“... -
Seite 42: Mode Display Vga
Kindermann Kindermann Kindermann Kindermann TD-1055-S TD-1065-S TD-1075-S TD-1086-S 3050 000 001 3050 000002 3050 000003 3050000004 Input voltage, connection 100 V ~ 240 V/AC, 50/60 Hz - cold appliance socket Power supply consumption (typically) approx. 95W approx. 115W approx. 230W approx. -
Seite 43: Rs232/Ip Control Commands
This section describes the hardware specifi cation and software protocols of the RS232 and LAN interface communication between the Kindermann display and a connected PC or other ECU with RS232 and LAN protocol. In the following, all control units that can send or receive commands via RS232 & LAN protocol are referred to as „PC“. - Seite 44 Structure of a send command (type „s“ or „g“) and the reply command (type „r“) Head Display ID Command type Command Value 1 Value 2 Value 3 1 Byte 2 Bytes 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte Structure of a response command (type „y“...
-
Seite 45: Get Funktion Commands
Category Function ASCII command Remark Surround sound: off k01sI000<CR> Surround sound: on k01sI001<CR> Bass k01sJxxx<CR> Heights k01sKxxx<CR> Values for xxx: 000 ~ 100 Sound Volume level k01sPxxx<CR> Volume level: down k01sP200<CR> Volume level: high k01sP201<CR> Mute function: off k01sQ000<CR> Mute function: on k01sQ001<CR>... -
Seite 46: Ce Declaration
13:55:21 Second k01gqS00<CR> k01rqS21<CR> k01r1WB8<CR> Device name k01gr000<CR> WB848 k01r248<CR> k01rs1B0<CR> k01rs2C5<CR> System k01rs3CA<CR> MAC address k01gs000<CR> B0:C5:CA:12:34:56 k01rs412<CR> k01rs534<CR> k01rs656<CR> 11. CE certification The currently valid EG declaration can be viewed and downloaded at the following URL: https:\\shop.kindermann.de\erp\KCO\avs\3\3050\3050000001\12_Zertifizierungen\CE3050000001-4.pdf... -
Seite 47: Typical Sources Of Error
Please check the table below to help you determine the cause of the malfunction before making a service request. If you still cannot completely correct the error according to the instructions in this manual, please contact the service center at support@kindermann.de to perform product maintenance. Symptom... - Seite 48 3050 000 00x D/GB 2019-12 Änderungen vorbehalten / Subject to alterations Printed in China Kindermann GmbH • Mainparkring 3 • D-97246 Eibelstadt • E-Mail: info@kindermann.de • www.kindermann.com...
