Messung Von Duty - Mastech MS2108A Anleitung

c. Im Bereich HZ/DUTY
1. Stecken Sie den schwarz Tastkopf im COM Stecker und den rot Tastkopf im Input Stecker
ein.
2. Stellen Sie die Drehwahlschalter in der Position HZ/DUTY ein.
3. Schließen Sie die andere Seite der Tastköpfe an die Spannungsquelle oder Belast
Terminal für Test an.
4. Dann können Sie einen Wert auf dem LCD lesen.

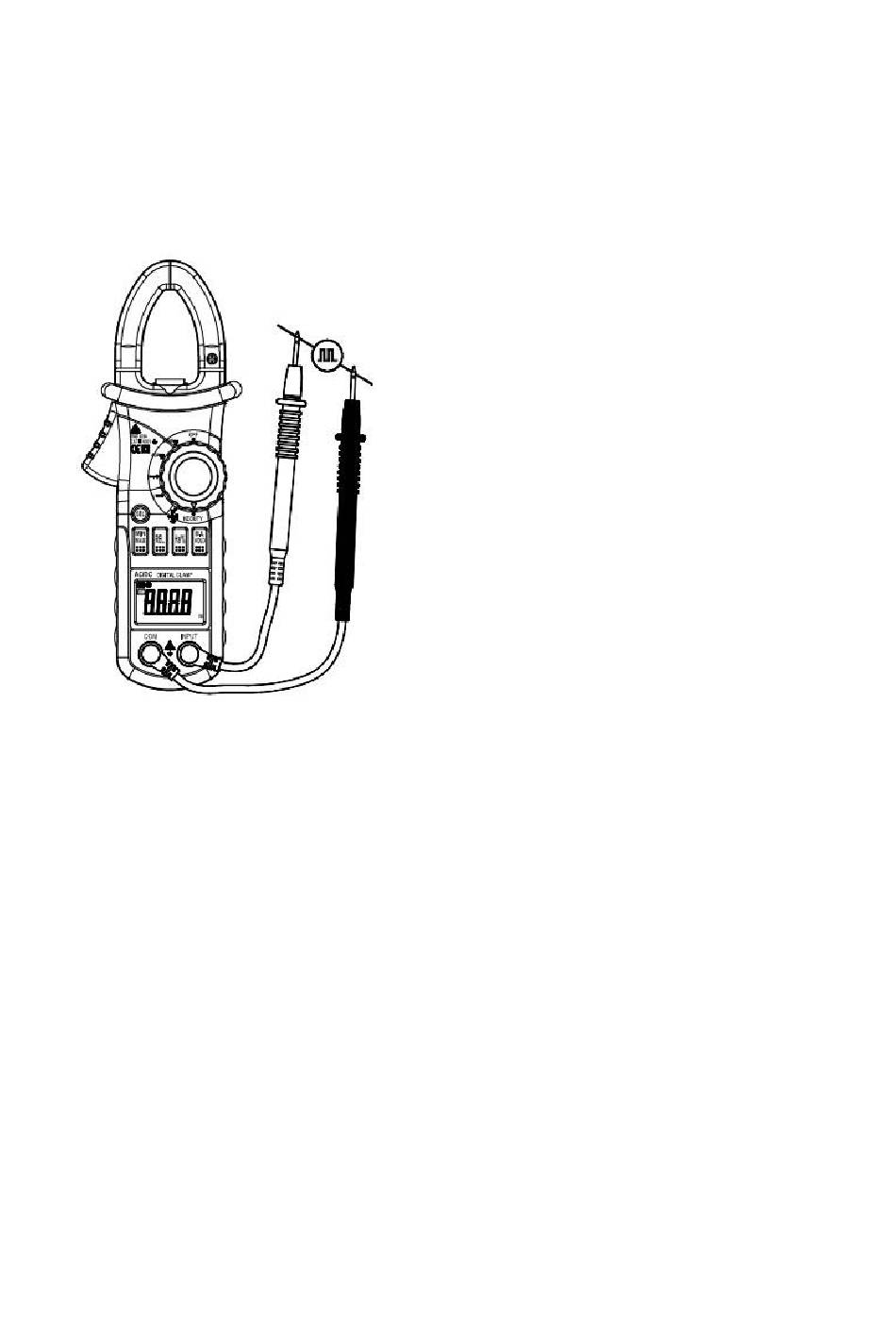

Messung von DUTY

a. Im Bereich A(aus Stromzange)
1. Stellen Sie die Drehwahlschalter in der Position A ein.
2. Drücken Sie den Trigger, um die Zangen zu öffnen. Fügen Sie nur einen Stromleiter ein.
3. Drücken Sie die Taste „Hz/%", um die Vermessung von DUTY einzuschalten.
4. Dann können Sie einen Wert auf dem LCD lesen.
b. Im Bereich V
1. Stecken Sie den schwarz Tastkopf im COM Stecker und den rot Tastkopf im Input
Stecker ein.
2. Stellen Sie die Drehwahlschalter in der Position V~ ein.
3. Drücken Sie die Taste „Hz/%", um die Vermessung von DUTY einzuschalten.
4. Schließen Sie die andere Seite der Tastköpfe an die Spannungsquelle oder Belast
Terminal für Test an.
5. Dann können Sie einen Wert auf dem LCD lesen.
