2.2.8.1.- IP - ( DHCP no )*
Mit dieser Konfigurationsoption kann der Anwender eine IP-
Adresse für das EDS-Gerät konfigurieren. Dazu die Taste
Nach RECHTS bewegen betätigen, womit der Bearbeitungscursor
an die erste Stelle gesetzt wird. Mit den Tasten Nach oben
bewegen und Nach unten bewegen numerische Daten Typ
000.000.000.000 eingeben. Nach Abschluss der Dateneingabe
wiederholt die Taste Nach RECHTS bewegen betätigen, bis der
Bearbeitungscursor ausgeblendet wird, und die eingegebene
Definition mit der Taste Nach unten bewegen bestätigen, womit
auch das nächste Fenster aufgerufen wird.
2.2.8.2.- NetMask - ( DHCP no )*
Für die Konfiguration der Netzmaske (NetMask) die Taste
Nach RECHTS bewegen betätigen, womit der Bearbeitungscursor
auf die erste Stelle gesetzt wird. Mit den Tasten Nach oben
bewegen und Nach unten bewegen numerische Daten Typ
000.000.000.000 eingeben. Nach Abschluss der Dateneingabe
wiederholt die Taste Nach RECHTS bewegen betätigen, bis der
Bearbeitungscursor ausgeblendet wird, und die eingegebene
Definition mit der Taste Nach unten bewegen bestätigen, womit
auch das nächste Fenster aufgerufen wird.
2.2.8.3.- Gateway - ( DHCP no )*
Für die Konfiguration des Protokollumsetzers (Gateway) die
Nach RECHTS bewegen
Taste betätigen,
Bearbeitungscursor auf die erste Stelle gesetzt wird. Mit den
Tasten Nach oben bewegen und Nach unten bewegen numerische
Daten Typ 000.000.000.000 eingeben. Nach Abschluss der
Dateneingabe wiederholt die Taste Nach RECHTS bewegen
betätigen, bis der Bearbeitungscursor ausgeblendet wird, und
die eingegebene Definition mit der Taste Nach unten bewegen
bestätigen, womit auch das nächste Fenster aufgerufen wird.
2.2.8.4.- Primary DNS - ( DHCP no )*
Für die Konfiguration des Primär-DNS (Primary DNS) die
Nach RECHTS bewegen
Taste betätigen,
Bearbeitungscursor auf die erste Stelle gesetzt wird. Mit den
Tasten Nach oben bewegen und Nach unten bewegen numerische
Daten Typ 000.000.000.000 eingeben. Nach Abschluss der
Dateneingabe wiederholt die Taste Nach RECHTS bewegen
betätigen, bis der Bearbeitungscursor ausgeblendet wird, und
die eingegebene Definition mit der Taste Nach unten bewegen
bestätigen, womit auch das nächste Fenster aufgerufen wird.
2.2.8.5.- Primary DNS - ( DHCP no )*
Für die Konfiguration des Sekundär-DNS-Servers denselben
Ablauf wie unter Primary DNS durchführen.
2.2.8.6.- Sonstige Konfigurationen - ( DHCP no )*
Nach Konfiguration des Sekundär-DNS sind die restlichen
Konfigurationsfenster gleich wie bei aktiviertem DHCP; daher
ist der Konfigurationsablauf gleich wie in den folgenden
Abschnitten:
- 2.2.3.- Primary NTP
- 2.2.3.1.- Secondary NTP
- 2.2.4.- Time Zone
- 2.2.5.- AMB® - Active Mode Bridge
- 2.2.6.- Enable Security
- 2.2.7.- Confirm Changes - ( DHCP YES )
2.2.8.7.- Manuelle Konfiguration
Uhrzeit
Wenn die Authentifizierungskonfiguration
vorhanden ist und kein primärer und sekundärer NTP-Server
verfügbar sind, erlaubt das Gerät EDS bei Validierung der
Änderungen eine manuelle Konfiguration von Datum und
Uhrzeit, und auf dem Display wird adjust clock (Uhrzeit
einstellen) angezeigt. Datum und Uhrzeit werden auf dem
Display mit dem folgenden Format angezeigt: JJJJ-MM-TT HH:MM.
Für die Konfiguration die Taste Nach RECHTS bewegen betätigen,
womit der Bearbeitungscursor an die erste Stelle gesetzt wird.
Mit den Tasten Nach oben bewegen und Nach unten bewegen
numerische Werte eingeben. Nach der Eingabe wiederholt die
Nach RECHTS bewegen
Taste
Bearbeitungscursor ausgeblendet
Information mit der Taste Nach unten bewegen bestätigen, womit
das Setup verlassen und die vorgenommene Konfiguration
bestätigt wird.
Nach Validieren der Konfiguration erscheint DONE (Fertig), und
das Hauptmenü wird angezeigt.
2.2.9.- Konfigurationsparameter anzeigen
Zum Anzeigen der Konfigurationsparameter
Anwender durch gleichzeitiges Betätigen der Tasten NACH
RECHTS BEWEGEN, NACH OBEN BEWEGEN und Nach unten bewegen das
Konfigurationsmenü aufrufen. Durch wiederholtes Betätigen
der Taste Nach unten bewegen kann der Anwender die
komplette Konfiguration des Geräts anzeigen lassen.
Wenn ein Benutzer und ein Passwort eingerichtet wurden, und
der Anwender diese nicht
Konfigurationsparameter zwar angezeigt, sie können jedoch
nicht bearbeitet werden (Sternchen oben links).
2.2.9.1.- Ping-System
Um die IP-Verbindung über ein Local Area Network (LAN)
oder das Internet mittels eines DSL-Routers oder über 3G zu
bestätigen, muss der Anwender unter bestimmten Umständen
wissen, ob das EDS-Gerät über diesen IP-Zugang verfügt,
oder ob das Gerät über einen konkreten Zugang zu einem
bestimmten Host verfügt.
Dazu verwendet der EDS das PING-System, mit dem der
Anwender einen IP-Verbindungstest mit einem Namen oder
einer IP-Adresse ausführen kann, indem er den Ping-Befehl
eines normalen Betriebssystems emuliert.
Im Konfigurationsmenü (siehe Abschnitt 2.2.1.-MAC-Adresse)
zeigt das Gerät seine Adresse an. In diesem Fenster und mit
der Taste NACH RECHTS BEWEGEN wird auf dem Display des
Geräts der Text HOST PING angezeigt. Zum Eingeben der IP-
Adresse oder des Namens für das Ping die Taste Nach RECHTS
bewegen betätigen, um den Bearbeitungscursor an die erste
Stelle zu setzen. Mit dieser Taste und den Tasten Nach oben
bewegen und Nach unten bewegen können alphanumerische
Zeichen bis max. 20 Stellen eingegeben werden. Nach
Abschluss der Dateneingabe wiederholt die Taste Nach RECHTS
bewegen betätigen, bis der Bearbeitungscursor ausgeblendet
wird, und die Daten mit der Taste Nach unten bewegen
bestätigen.
Nach Bestätigen der Eingabe und nach Anzeige des Texts
womit der
DOING PING auf dem Display kann das Gerät Ergebnisse
anzeigen:
PING RESULT: OK - vom Host wird eine Antwort erhalten
-
PING RESULT: time out - vom Host wird keine Antwort
-
erhalten
Nach Anzeige des Ergebnisses am Gerät die Taste Nach unten
bewegen
voreingestellten Anzeigefenster anzeigt.
2.2.10.- Interne Konfigurations-Webseite
womit der Nach Definition der Parameter mittels der Tasten und
Verbindung
Konfigurations-Webseite für das Gerät zur Verfügung, wo der
Anwender alle mittels der Tasten eingegebenen Daten ändern
kann. Die Konfigurations-Webseite hat die folgende http-
Adresse:
- http://xxx.xxx.xxx.xxx/html/setup.html
- http://Name_dhcp/html/setup.html
wobei xxx.xxx.xxx.xxx die vom Anwender zugewiesene IP-
Adresse ist.
wobei Name_dhcp der zugewiesene und vom Namensserver
des Local Area Network (LAN) authentifizierte Name ist.
2.3.- Netzwerk-Konfigurationsparameter
(Software)

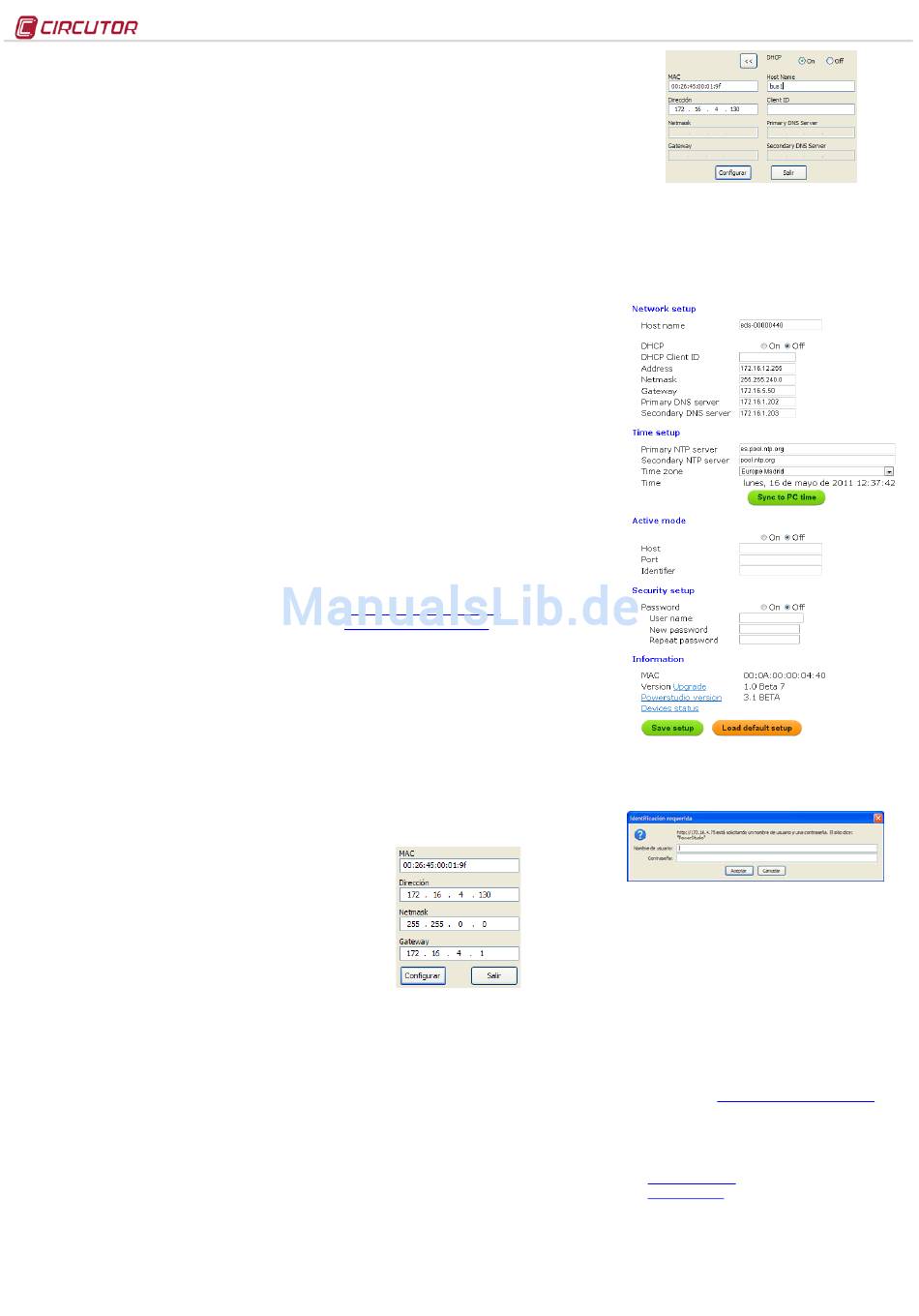

Die Adress-Konfiguration kann außer mittels der Tasten auch
mit der Ausführungsdatei IPSetup.exe durchgeführt werden,
die auf einer CD mit dem Gerät geliefert wird.
2.3.1.- Feste IP zuweisen
Für die Zuweisung einer festen IP muss die MAC-Adresse
eingegeben werden, die auf dem Display des Geräts
angezeigt wird (siehe dazu 2.2.1.- MAC-Adresse) und deren
Format Typ 00:26:45:XX:XX:XX ist.
von Datum und
über DHCP
In das Feld Adresse die IP-Adresse eingeben, die konfiguriert
werden soll; denselben Ablauf für die Netzmaske (Netmask)
und ggf. den Protokollumsetzer (Gateway) durchführen. Nach
betätigen, bis der
Eingeben der Konfiguration für das Gerät, „Konfigurieren"
wird, und dann die
auswählen, um die Konfiguration auf das Gerät zu übertragen.
2.3.2.- IP-Zuweisung über DHCP
Für die Zuweisung des DHCP-Namens die Option mit dem
Pfeil oben rechts aktivieren und On (Ein) auswählen. Nach
Aktivieren
eingeben.
Im Feld Adresse eine vorübergehend freie IP-Adresse
muss der
eingeben, die innerhalb des Arbeitsbereichs des Computers
liegt. Unter Host Name den DHCP-Namen eingeben, der dem
Gerät zugewiesen wird. Als Option kann auch das Feld
ClientID parametriert werden. Das VendorID des Geräts ist
voreingestellt auf CIRCUTOR.
kennt, werden die
betätigen, womit das Gerät
mit dem Ethernet-Netzwerk
der Konfigurationsfelder die MAC-Adresse
2.3.3.- Konfigurations-Webseite
Nach der Anbindung im Local Area Network (LAN) und
Konfiguration der IP-Adresse oder des DHCP-Namens steht
für das Gerät eine interne Webseite zur Verfügung, wo der
Anwender alle
Netzwerkkonfiguration
Webseite) und auch die Daten für Datum und Uhrzeit ändern
kann.
wieder die
steht eine
2.3.4.- Zugang mit Passwort
Wenn ein Benutzer und ein Zugangspasswort konfiguriert
sind, fordert das Gerät diese Zugangsdaten über das folgende
Popup-Fenster auf, wenn ein Zugang per Web versucht wird:
3.-

Betrieb

EDS ist eine Energieeffizienz-Steuereinheit mit Anzeige-
Webserver, über den der Anwender in Echtzeit den Zustand
der Ein- und Ausgänge des Geräts anzeigen lassen und auch
Aktionen ausführen kann.
Außer der Übertragung der im Gerät gespeicherten Daten
über das Web verfügt das Gerät über einen XML-Server,
womit der Anwender Anforderungen Typ GET (Erhalten) und
PUT (Setzen) ausführen kann.
3.1.- Webserver
Nach Konfiguration der Ethernet-Verbindung und Anbindung
an das Ethernet-Netzwerk können dem Benutzer die
Variablen über ein Internet-Navigationsprogramm wie z. B.
Internet Explorer angezeigt werden (mit installiertem Java
Plugin im Computer http://www.java.com/es/download/). Eine
weitere Zugangsschnittstelle ist der PowerStudio Scada
Client.
Zum Anzeigen der Anzeigeweb-Schnittstelle muss sie vom
Benutzer unter der folgenden http-Adresse aufgerufen
werden:
- http://xxx.xxx.xxx.xxx
- http://Name_dhcp
wobei xxx.xxx.xxx.xxx die vom Anwender zugewiesene IP-
Adresse ist.
wobei Name_dhcp der zugewiesene und vom Namensserver
des Local Area Network (LAN) authentifizierte Name ist.
EDS
Parameter hinsichtlich der
(2.2.10.- Interne Konfigurations-
