Drehmoment in
Abhängigkeit von der
Eingangsfrequenz
Frequenzumrichter-
Parameter
Version 1.0 (01/2020) de
Originalbetriebsanleitung
Interroll Pallet Drive DP 0080 / DP 0089
Optionen und Zubehör
Asynchron-Pallet Drive mit Frequenzumrichtern
Betriebsfrequenz [Hz]

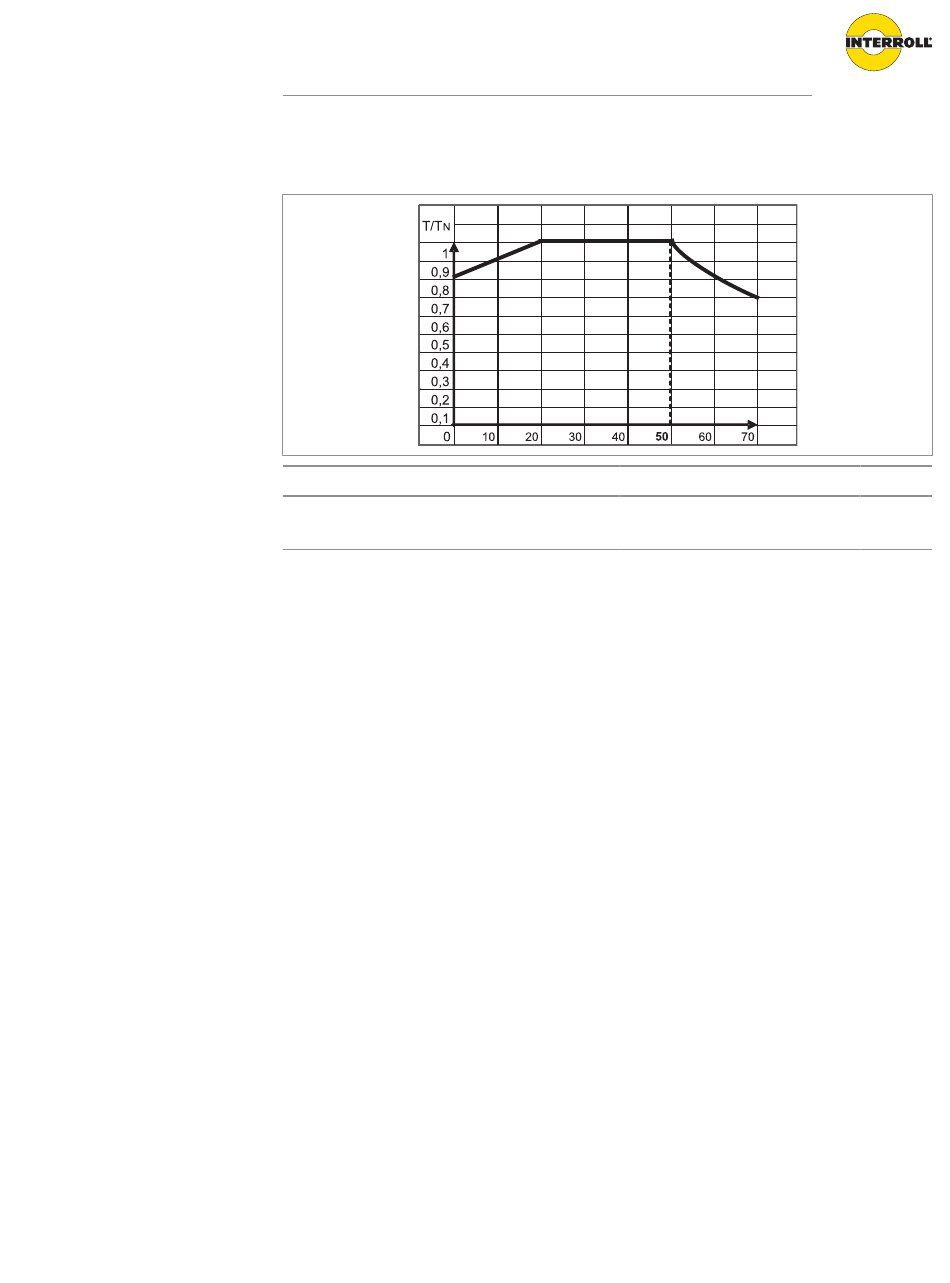

Verfügbares Motormoment in % bei
Motornennfrequenz 50 Hz
Die in der Abbildung oben dargestellte Abhängigkeit des Drehmoments wird als P = T x ω
ausgedrückt. Bei einer reduzierten Betriebsfrequenz von unter 20/24 Hz wird das
Motordrehmoment durch veränderte Wärmeableitungsbedingungen reduziert.
• Taktfrequenz: Eine hohe Taktfrequenz führt zu einem besseren Nutzungsgrad des Motors.
Optimale Frequenzen sind 8 oder 16 kHz. Parameter wie die Rundlauftestqualität (Motor
läuft rund) und die Geräuschentwicklung werden durch hohe Frequenzen ebenfalls positiv
beeinflusst.
• Spannungsanstieg: Interroll Motorwicklungen sind auf eine nominale
Spannungsanstiegsgeschwindigkeit von 1 kV/μs ausgelegt. Generiert ein Frequenzumrichter
einen steileren Spannungsanstieg, müssen Motordrosseln zwischen Frequenzumrichter und
Motor installiert werden. Erforderlichkeit von Motordrosseln bei Ihrem örtlichen Interroll-
Händler erfragen.
• Spannung: Wenn beim Pallet Drive ein Frequenzumrichter mit einphasiger Einspeisung
montiert wird, muss sichergestellt sein, dass der angegebene Motor für die verwendete
Frequenzumrichter-Ausgangsspannung ausgelegt ist und entsprechend angeschlossen wird.
• Frequenzumrichter-Parameter: Frequenzumrichter werden normalerweise mit
Werkseinstelllungen ausgeliefert. Damit ist der Umrichter in der Regel nicht sofort
einsatzbereit. Die Parameter müssen auf den jeweiligen Motor abgestimmt werden. Auf
Anfrage kann für Frequenzumrichter, die von Interroll vertrieben werden, ein speziell für
Pallet Drive angelegte Inbetriebnahmeanleitung für die jeweiligen Frequenzumrichter
zugesendet werden.
• Maximale Frequenz: Die Pallet Drive dürfen nur in einem Frequenzbereich von 10 - 50 Hz
betrieben werden.
