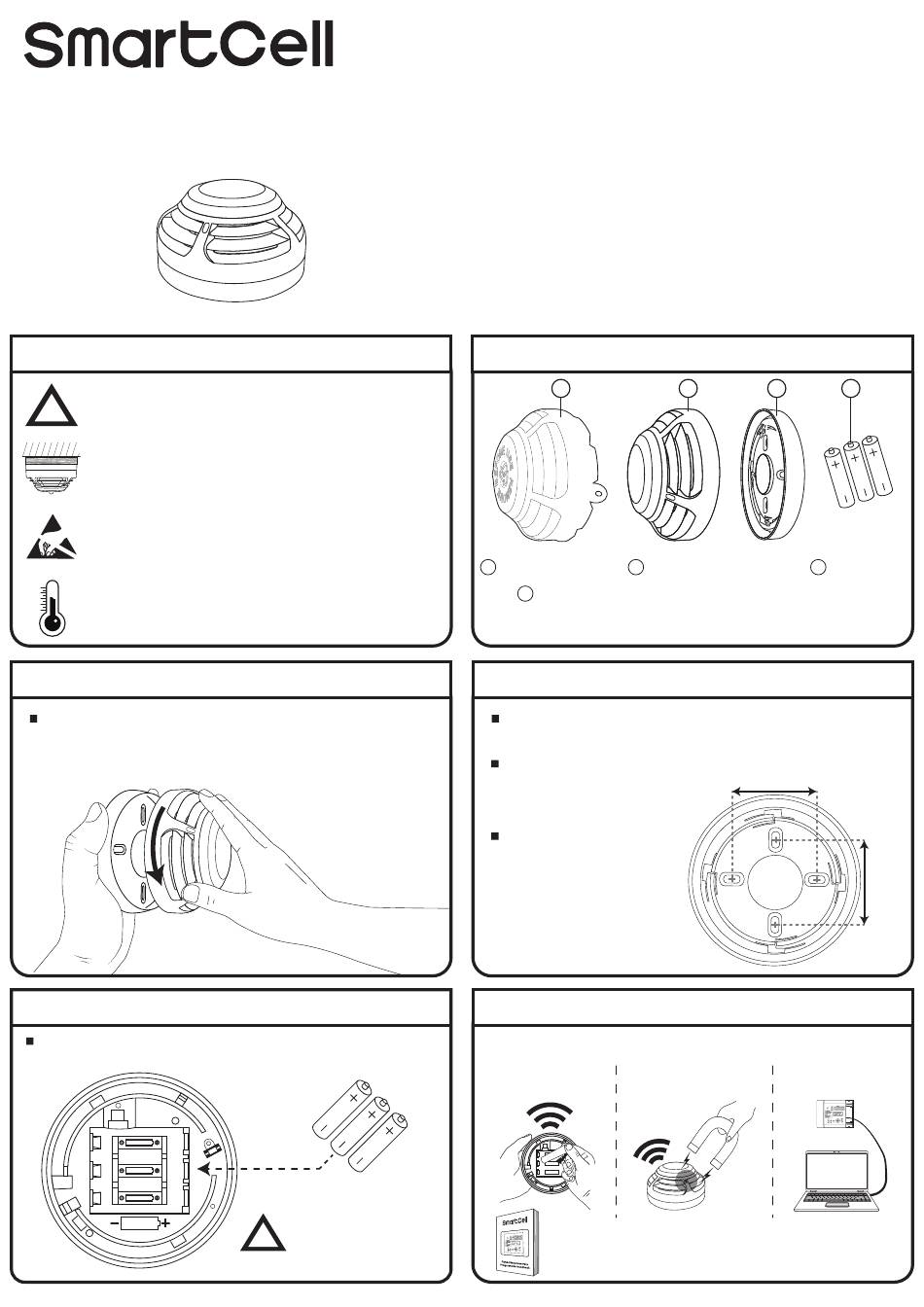

Dualer Rauch-/Wärmemelder
Installationsanleitung
1 Vor der Installation
Die Installation muss den vor Ort geltenden Installationsvorschriften
!
entsprechen und darf ausschließlich von einer fachkundigen Person
durchgeführt werden.
Der Einsatz eines nicht metallischen Abstandhalters sollte in Betracht
gezogen werden, wenn der Melder auf einer Metalloberfläche
montiert wird.
Dieses Gerät enthält elektronische Komponenten, die durch
elektrostatische Entladung ("Electro Static Discharge", ESD) beschädigt
werden können. Beim Umgang mit elektronischen Baugruppen sind
geeignete Vorsichtsmaßnahmen zu treffen.
Um einen ordnungsgemäßen Betrieb zu gewährleisten, müssen die
Produkte unter den angegebenen Umgebungsbedingungen verwendet
werden.
3 Montageplatte entfernen
Entfernen Sie die Montageplatte, indem Sie den Melder ENTGEGEN DEM
UHRZEIGERSINN drehen, um es von der Montageplatte zu lösen.
5 Batterien einsetzen
Achten Sie beim Einsetzen/Austauschen von Batterien auf korrekte Polarität
und verwenden Sie ausschließlich die vorgeschriebenen Batterien.
3x ER14505M
LITHIUM 3.6V
©2020 EMS Ltd. Alle Rechte vorbehalten.
BATTERIE-POLARITÄTS-
!
KENNZEICHNUNG
BEACHTEN!
Seite 1 von 2
Teilenummer
Produktbeschreibung
SC-21-0200-0001-99
Dualer Rauch-/Wärmemelder
2 Komponenten
1
2
1
Staubschutzabdeckung
Dualer Rauch-/Wärmemelder
4
Batterien (in einigen Regionen nicht im Lieferumfang enthalten*)
*Falls keine Batterien mitgeliefert wurden, verwenden Sie ausschließlich die
vorgeschriebenen Batterien.
4 Montageplatte befestigen
Bei der Befestigung an der Decke sollten alle vier Befestigungspositionen
genutzt werden, um eine dauerhafte Fixierung zu gewährleisten.
Falls
bereits
elektrische
Montagegehäuse
vorhanden
sind, sind zwei Befestigungs-
positionen ausreichend.
Verwenden Sie geeignete
Verbindungs- und Befesti-
gungselemente.
6 Konfiguration
Der Melder muss jetzt zur Steuerzentrale hinzugefügt bzw. entsprechend
programmiert werden.
Methode 1
Melder einschalten
Magnet verwenden
+
-
ER14500AA
-
ER14500AA
+
-
+
ER14500AA
Ausführliche Informationen zur Programmierung finden Sie im
Programmierhandbuch (TSD155).
2
3
3
Montageplatte
60 mm
Methode 2
Methode 3
Per Computer
Konfigurationstool
TSD086-0001-04 (Ausgabe 1) 17/01/2020 AJM
4
60 mm
