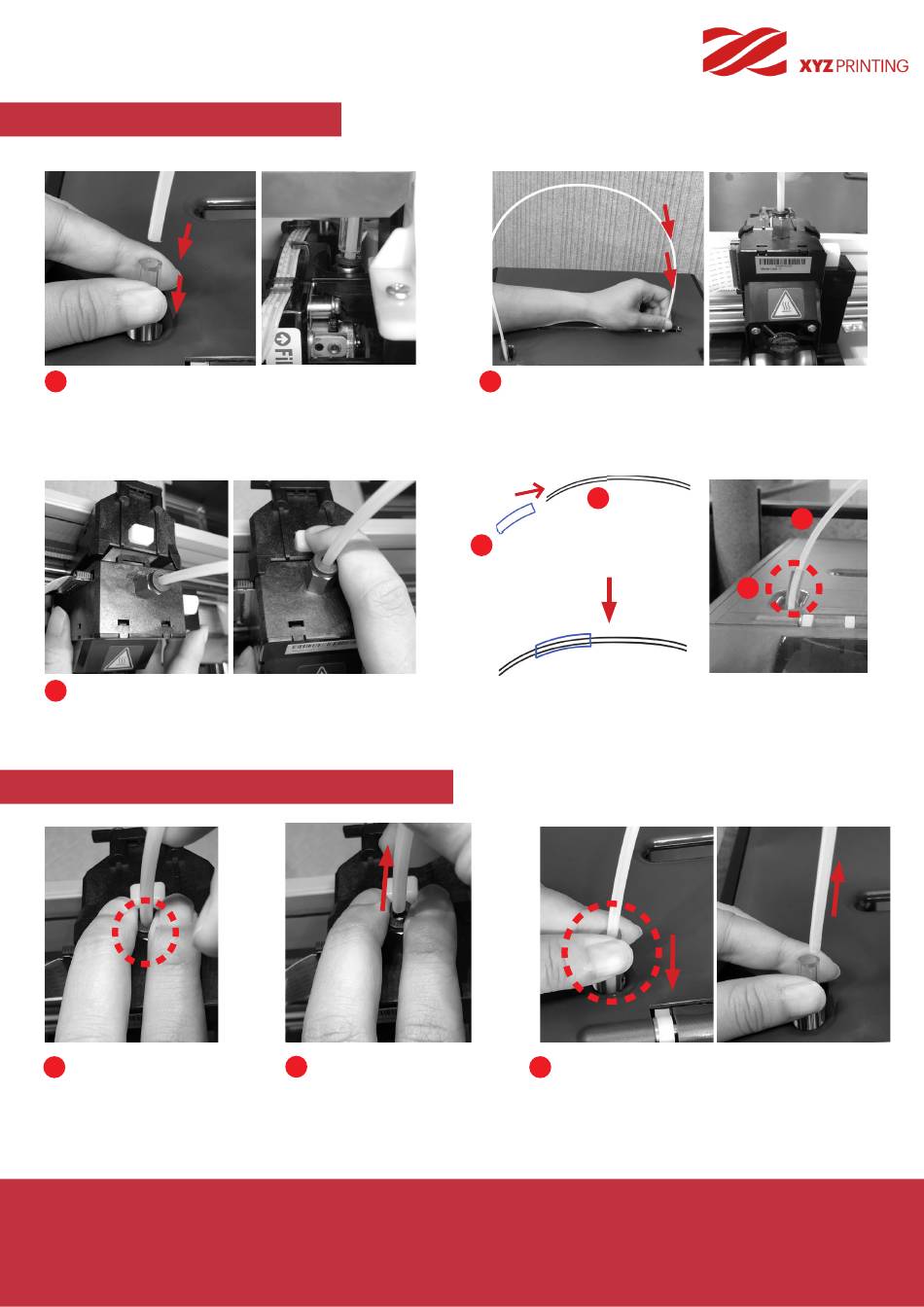

Installazione del tubo guida
1
Spingere l'estrattore del tubo nella porta del modulo
estrusore, quindi assicurarsi che il tubo di guida sia
stato inserito saldamente nel foro del modulo estru-
sore.
Posizionare il modulo estrusore cui è fissato
3
il perno di fissaggio nella posizione corretta. Quindi,
inserire il connettore del nastro nero per completare
l'installazione.
Come rimuovere il tubo guida
1
Usare due dita per pre-
mere l'alimentatore nel
modulo di alimentazio-
ne.

Installazione degli accessori

2 Estrarre il tubo guida.
2
Posizionare un tubo guida attraverso la relativa area di
movimento, quindi inserirlo nel modulo estrusore. Per
completare l'installazione, inserire il tubo guida saldamen-
te verso il basso.
B
Tubo guida
A
Estrattore del tubo
Nota:
Inserire il tubo guida (B)
assiste all'installazione e rimozione del tubo guida. Tene-
re l'estrattore del tubo sul tubo guida dopo l'installazione
della guida.
3
Premere delicatamente l'estrattore del tubo, tirare
verso l'alto il tubo guida per rimuoverlo.
da Vinci
Jr. WiFi Pro
B
A
nel relativo estrattore (A) che
