Verwandte Anleitungen für XYZprinting Nobel Superfine
Inhaltszusammenfassung für XYZprinting Nobel Superfine

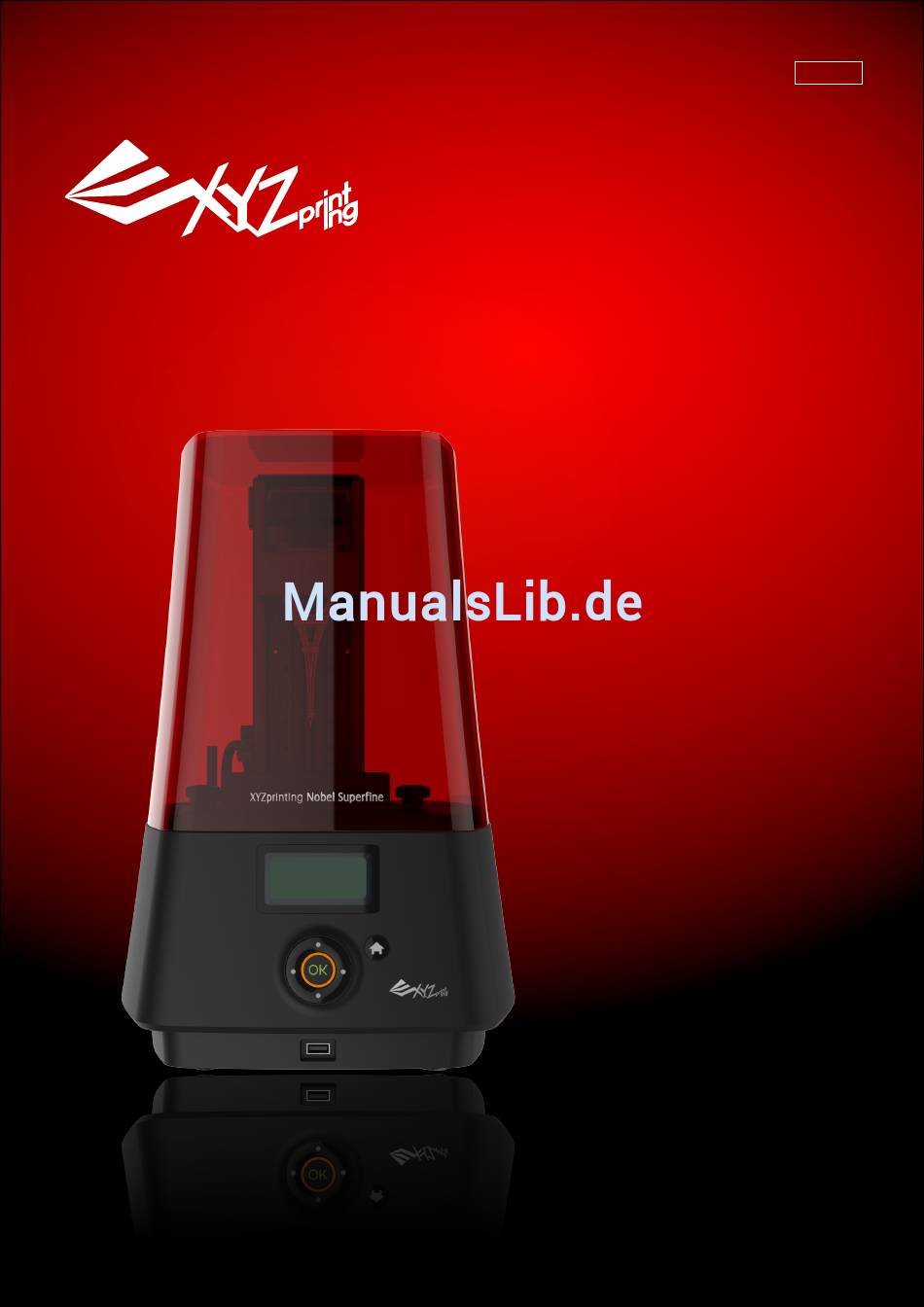

- Seite 1 Deutsch XYZprinting Nobel Superfine...
-
Seite 2: Sicherheit Und Konformität
•Bitte halten Sie Drucker, Harz und Alkohol von Feuer fern. •Bauen Sie den Drucker nicht auseinander. Ersetzen Sie die Druckerabdeckung nicht durch Abdeckungen, die nicht von XYZprinting stammen. •Schließen Sie das Netzkabel ordnungsgemäß an; dies reduziert auch die Gefahr von Stromschlägen und Bränden. -
Seite 3: Produktübersicht Und Zubehör
Produktübersicht und Zubehör Nobel Superfine wird mit folgenden Komponenten und Zubehörteilen geliefert. Prüfen Sie ●Frontansicht Drucker und Zubehör nach dem Auspacken auf Beschädigungen. Wenden Sie sich an den Support, falls Komponenten oder Zubehörteile fehlen oder beschädigt sein sollten. ■Garantiekarte ■Kurzanleitung ■Spülbehälter... - Seite 4 ③ Über WLAN-Verbindung drucken ② Drucken Die Benennung Ihrer Drucker ermöglicht eine bessere Identifizierung, wenn sich mehr als ein Drucker in demselben Netzwerk befindet. Der ●Drucksoftware installieren Druckername kann am LCM des Druckers (siehe S. 7, Installieren Sie die Drucksoftware XYZware_Nobel „Druckername“) oder in XYZware_Nobel (siehe S.12, vom mitgelieferten USB-Flash-Laufwerk.
- Seite 5 LCM-Menüs UTILITIES (WERKZEUGE) Das Menü „Utilities“ (Werkzeuge) ermöglicht die Steuerung des Druckers. Sie können die manuelle Auffüllung des Harztanks anweisen und bei Bedarf den Drucker verschieben. REFILL RESIN (HARZ AUFFÜLLEN) Aufwärts Wählen Sie „REFILL RESIN“ (HARZ AUFFÜLLEN) und drücken Sie „OK“. Halten Sie zum Füllen des Harztanks die Aufwärtstaste gedrückt.
- Seite 6 06: Nummer des aktuell erkannten WLAN-Netzwerk 20-: Maximal erkannte WLAN-Netzwerke Die Liste wird durch die tatsächlich in Ihrer Region gefundenen WLAN-Verbindungen ersetzt. Rufen Sie zur Anzeige weiterer verfügbarer Netzwerke mit der Abwärtstaste die nächste Seite auf. Drücken Sie zur Eingabe des Kennwortes [OK]. Drücken Sie [OK], damit Anweisungen zur Eingabe des Kennwortes über das Druckerbedienfeld angezeigt werden.
- Seite 7 BUZZER (SUMMER) Wenn der Summer eingeschaltet ist, gibt der Drucker bei Betätigung einer Taste ein akustisches Signal aus. Der Summer ist standardmäßig eingeschaltet. So schalten Sie den Summer aus: Wählen Sie „OFF“ (Aus) und drücken Sie zum Ändern der Einstellung [OK]. ENERGY SAVE (ENERGIESPAREN) Die LED-Hintergrundbeleuchtung des LCM verbessert die Ablesbarkeit der Bildschirminhalte.
- Seite 8 INFO (INFO) Im „Info“-Menü können Sie die Statistiken und Firmware-Version des Druckers, den Status der installierten Harzflasche und Informationen zu XYZprinting prüfen. SYSTEM VERSION (Systemversion) Hier wird die Firmware-Version angezeigt. Zur Gewährleistung optimaler Druckleistung sollten Sie die Firmware auf dem neuesten Stand halten. Bitte rufen Sie zur Suche nach Firmware-Aktualisierungen XYZware_Nobel auf.
- Seite 9 HELP (Hilfe) Hier finden Sie die URL zur XYZprinting-Website. Auf der Website finden Sie aktuellste Informationen, Produktdokumente, Videoanleitungen und mehr. PRINT FROM USB (VON USB DRUCKEN) Importieren Sie das 3D-Modell in XYZware_Nobel und speichern Sie die aufgeschichtete Datei durch Auswahl von „EXPORT“ (Exportieren) im „.3wn“-Dateiformat.
- Seite 10 Außerdem enthält der Dateityp Daten des anvisierten Druckertyps. Wenn die Datei darauf eingestellt ist, mit .3wn einem anderen Drucker als „Nobel Superfine“ aufgeschichtet zu werden, wird sie an diesem Drucker nicht gedruckt. Funktionen: Objekte im Format .stl/.3ws/.3wn importieren: Öffnen Sie einen Dateibrowser und wählen Sie die zu druckenden Dateien.
- Seite 11 Als .stl- oder .3ws-Datei speichern: Speichern Sie alle Objekte auf der Plattform in einer einzelnen stl/3ws-Datei. Jegliche Anpassung der Größe oder Platzierung von Objekten wird auf die Datei angewandt. Druckeigenschaften einrichten und Objekte zum Drucken versenden: Sobald Ihr Gerät mit dem Drucker verbunden ist, klicken Sie zum Öffnen des Druckeinstellfensters „Print“...
-
Seite 12: Wlan-Verbindung
WLAN-Verbindung WLAN-Verbindung kann direkt am Drucker oder über die auf dem PC installierte Software XYZware_Nobel eingerichtet werden. Bitte verbinden Sie Drucker und PC zur Einrichtung der Verbindung über XYZware_Nobel mit dem mitgelieferten USB-Kabel. Befolgen Sie dann die nachstehenden Schritte: ① Klicken Sie auf der Hauptseite von XYZware_Nobel auf „Printer Monitor“... - Seite 13 Druckernamen ändern Bitte befolgen Sie die nachstehenden Schritte zum Ändern des Druckernamens in XYZware_Nobel. ① Klicken Sie auf der Hauptseite von XYZware_Nobel auf „Printer Monitor“ (Druckermonitor) unten rechts, wählen Sie dann „My Printer“ (Mein Drucker). ② ③ Klicken Sie auf „Wireless Setting“ (WLAN-Einstellungen). Benennen Sie den Drucker in der ersten Spalte um und wählen Sie „Update“...
-
Seite 14: Harztank Installieren Und Entfernen
Harztank installieren und entfernen Entfernen Drehen Sie die beiden Knöpfe (rot eingekreist) am Harztank gegen den Uhrzeigersinn und entfernen Sie den Harztank. Installieren Setzen Sie den Harztank wieder in seiner ursprünglichen Position ein („MAX“-Markierung sollte sich an der linken Seite befinden) und drehen Sie die Knöpfe am Harztank im Uhrzeigersinn. - Seite 15 Vor jedem Druck prüfen A. Prüfen Sie folgende Elemente, um Druckqualität und Betrieb des Druckers sicherzustellen. ● Druckplattform reinigen Schaben Sie Reste ab und entfernen Sie überschüssiges Harz von der Oberfläche der Plattform. Achten Sie darauf, dass keine Drucke oder Reste auf der Plattform zurückbleiben.
- Seite 16 Sprühen Sie Alkohol auf den Tank und die Teflon-Fläche und warten Sie etwa 1 Minute. Reinigen Sie die Oberfläche des Tanks vorsichtig mit einem Kunststoffschaber. Gießen Sie den verbleibenden Alkohol im Tank in einen Abfalleimer. Wiederholen Sie diese Schritte, bis alle Reste entfernt sind. Sie können warten, bis sich der Alkohol im Tank vollständig verflüchtigt hat, oder Sie können den Alkohol mit einem weichen fusselfreien Tuch aufwischen.
- Seite 17 B. Stellen Sie außerdem sicher, dass Drucker und Druckeinstellungen gemäß den nachstehenden Tipps optimiert sind. Optimieren Sie die Platzierung der Stützstruktur des Modells mit den Funktionen „Rotate“ (Drehen), „Support“ (Stütze) und „Brim“ (Rand) in der Software. ●Rotate (Drehen): Bei Modellen mit schwerer oberer Struktur, weniger Kontakt mit der Plattform oder einer größeren festen Schicht drehen Sie das Modell bitte zur Reduzierung des Effekts der Abzugskraft während des Baus.
-
Seite 18: Gedrucktes Objekt Entfernen Und Reinigen
Gedrucktes Objekt entfernen und reinigen Befolgen Sie beim Entfernen der Ausdrucke vom Drucker die Schritte zur Nachbearbeitung des Objekts und warten Sie Ihren Drucker. Drehen Sie den Plattformriegel bis zum Anschlag gegen den Uhrzeigersinn. Ziehen Sie die Plattform ab. Entfernen Sie den Druck mit dem Schaber. Spülen Sie das Teil in Alkohol (≧... -
Seite 19: Drucker Reinigen Und Warten
Drucker reinigen und warten 1. Bitte beachten Sie zur Reinigung von Druckplattform und Harztank Seite 14. 2. Nicht ausgehärtetes Harz kann für künftigen Druck im Tank gelassen werden. Damit sich kein Staub am Harz ansammelt, sollten Sie den Drucker nach Entfernen jeglicher Reste aus dem Tank oder von der Plattform immer bedecken. -
Seite 20: Spezifikationen
Spezifikationen Drucker Nobel Superfine Drucktechnologie DLP (Digital Light Processing) Netzeingang 100-240V 50/60Hz, 24V/2.5A(60W) UV-Lichtquelle UV-LED λ 405 nm Druckerabmessungen (B x T x H) 290 x 357 x 426.5 mm Maximale Druckbereich (B x T x H) 64 x 40 x 120 mm... - Seite 21 Harzflasche ist basierend auf der Lesung des NFC-Tags leer. Wählen Sie zur Prüfung des Harzstands „INFO“ (INFO) > „RESIN STATUS“ (HARZSTATUS). Wenn „REMAINING“ (REST) mit „0%“ angezeigt wird, sollte die Harzflasche leer sein. Bitte installieren Sie eine andere XYZprinting-Harzflasche vor dem Druck.
- Seite 22 TAG) zeigt, wechseln Sie bitte zur XYZprinting-Harzflasche. ● Fehlercode 2006: Datei kann nicht aufgelöst werden Empfehlung: Schichten Sie die Datei erneut mit XYZware_Nobel auf. Achten Sie darauf, während der Aufschichtung der Datei „Printer Type“ (Druckertyp) als Nobel Superfine einzustellen. ● Fehlercode 2007: Datei zu groß Empfehlung: Bitte wählen Sie eine .3wn-Datei, die Größe darf 200 MB nicht überschreiten.
