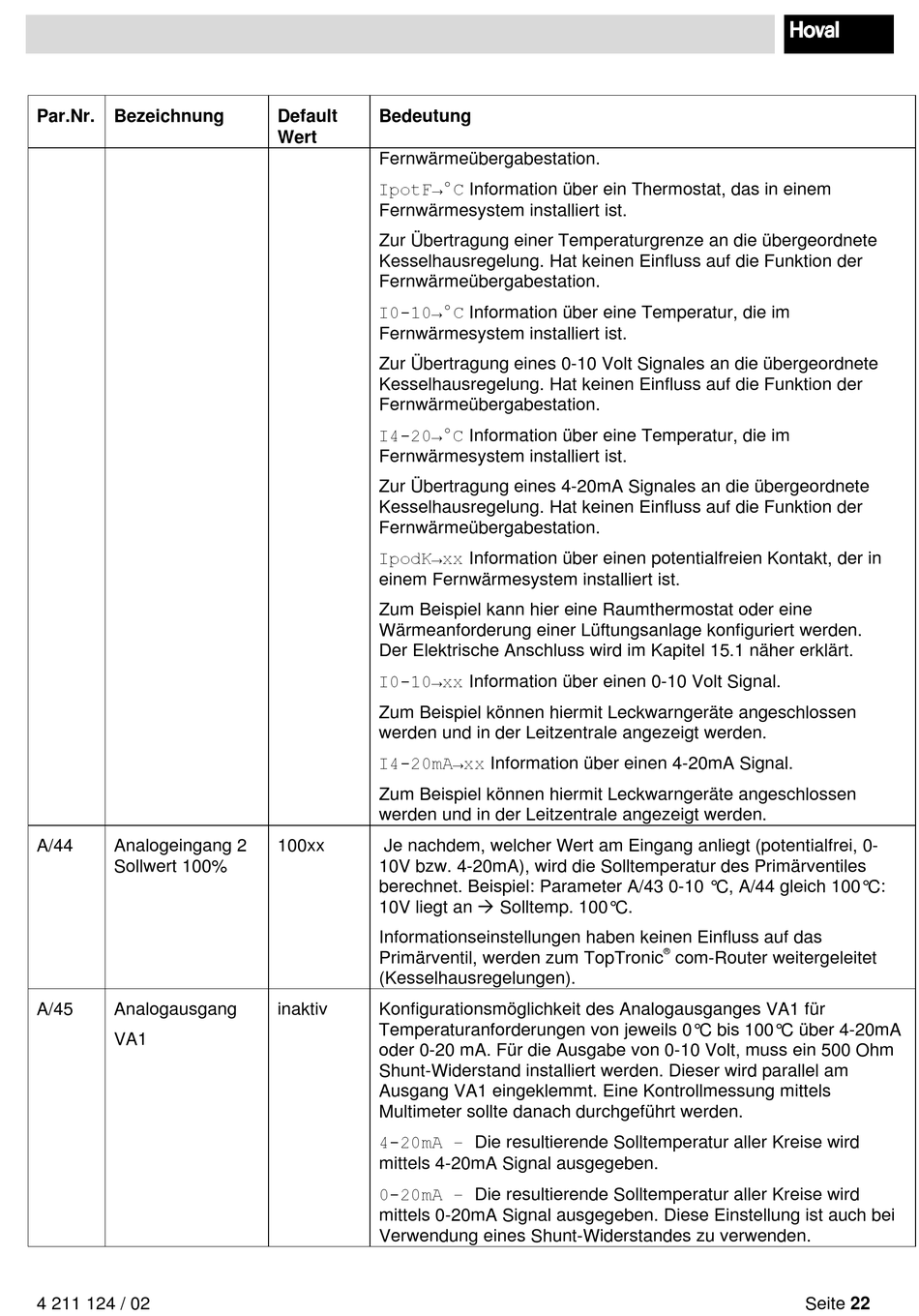

Parameter
Par.Nr. Bezeichnung
A/44 Analogeingang 2
Sollwert 100%
A/45 Analogausgang
VA1
4 211 124 / 02
Default Bedeutung
Wert
Fernwärmeübergabestation.
IpotF→°C Information über ein Thermostat, das in einem
Fernwärmesystem installiert ist.
Zur Übertragung einer Temperaturgrenze an die übergeordnete
Kesselhausregelung. Hat keinen Einfluss auf die Funktion der
Fernwärmeübergabestation.
I0-10→°C Information über eine Temperatur, die im
Fernwärmesystem installiert ist.
Zur Übertragung eines 0-10 Volt Signales an die übergeordnete
Kesselhausregelung. Hat keinen Einfluss auf die Funktion der
Fernwärmeübergabestation.
I4-20→°C Information über eine Temperatur, die im
Fernwärmesystem installiert ist.
Zur Übertragung eines 4-20mA Signales an die übergeordnete
Kesselhausregelung. Hat keinen Einfluss auf die Funktion der
Fernwärmeübergabestation.
IpodK→xx Information über einen potentialfreien Kontakt, der in
einem Fernwärmesystem installiert ist.
Zum Beispiel kann hier eine Raumthermostat oder eine
Wärmeanforderung einer Lüftungsanlage konfiguriert werden.
Der Elektrische Anschluss wird im Kapitel 15.1 näher erklärt.
I0-10→xx Information über einen 0-10 Volt Signal.
Zum Beispiel können hiermit Leckwarngeräte angeschlossen
werden und in der Leitzentrale angezeigt werden.
I4-20mA→xx Information über einen 4-20mA Signal.
Zum Beispiel können hiermit Leckwarngeräte angeschlossen
werden und in der Leitzentrale angezeigt werden.
100xx Je nachdem, welcher Wert am Eingang anliegt (potentialfrei, 0-
10V bzw. 4-20mA), wird die Solltemperatur des Primärventiles
berechnet. Beispiel: Parameter A/43 0-10 °C, A/44 gleich 100°C:
10V liegt an  Solltemp. 100°C.
Informationseinstellungen haben keinen Einfluss auf das
Primärventil, werden zum TopTronic
(Kesselhausregelungen).
inaktiv Konfigurationsmöglichkeit des Analogausganges VA1 für
Temperaturanforderungen von jeweils 0°C bis 100°C über 4-20mA
oder 0-20 mA. Für die Ausgabe von 0-10 Volt, muss ein 500 Ohm
Shunt-Widerstand installiert werden. Dieser wird parallel am
Ausgang VA1 eingeklemmt. Eine Kontrollmessung mittels
Multimeter sollte danach durchgeführt werden.
4-20mA – Die resultierende Solltemperatur aller Kreise wird
mittels 4-20mA Signal ausgegeben.
0-20mA – Die resultierende Solltemperatur aller Kreise wird
mittels 0-20mA Signal ausgegeben. Diese Einstellung ist auch bei
Verwendung eines Shunt-Widerstandes zu verwenden.
®
com-Router weitergeleitet
Seite 22
