Entretien
D
2.
E
Réglage de la soupape de dépression (pas les Modu-
les-11 DC modèles S)
La vanne est préréglée avec une pression négative de
(18 kPa). Si la pression doit être modifi ée, il convient de
suivre la procédure suivante :
- Connecter un manomètre côté aspiration et mesurer
avec une admission complètement fermée.
- Arrêter la pompe et démonter la soupape de dépres-
sion.

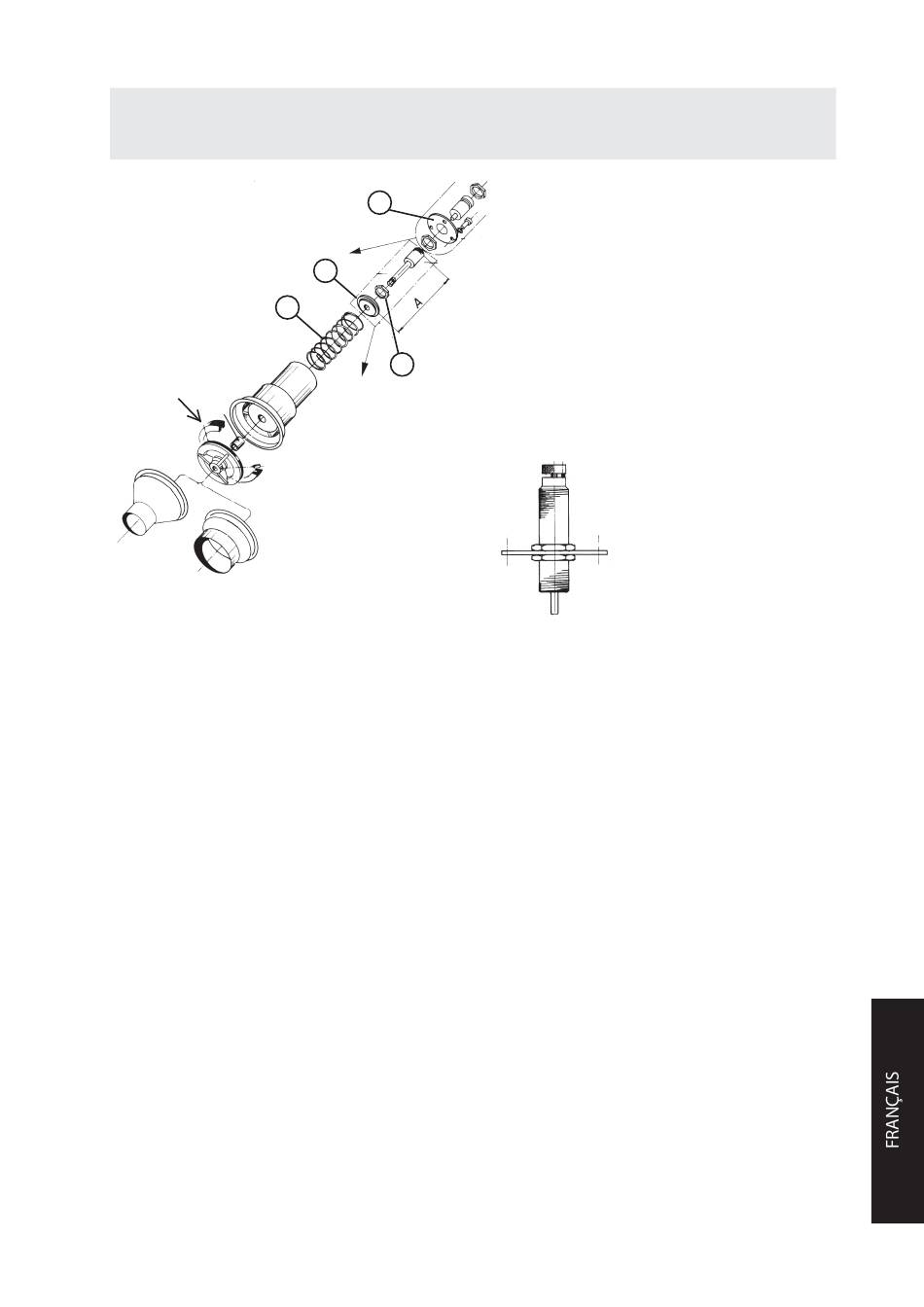

- Retirer le couvercle (1) de l'amortisseur et mesurer la
distance A.
- Desserrer l'écrou de blocage (3).
- Ajuster la tension du ressort en tournant la lame de
ressort (4).
1.
Soupape de dépression (pas le Module-11 DC modèles
S)
4.
Démonter la soupape de dépression (D). Nettoyer et lu-
brifi er l'arbre et les roulements. Vérifi er le joint en caout-
chouc (E). Le changer s'il est fendu ou dur (n° réf. 4710).
Vérifi er le fonctionnement de l'amortisseur hydraulique
3.
(F).
F
La compression du ressort (2) détermine la pression
d'ouverture. Toute modifi cation de la distance d'1,5 mm
provoque une variation correspondante de la pression de
1 kPa.
-
-
-
DC 11-Module - 81
Remonter la vanne après l'ajustement et tester la
pression.
Inspecter tous les câbles et toutes les connexions,
réparer si nécessaire.
Remonter les panneaux de protection, allumer la
pompe et lancer un essai.
