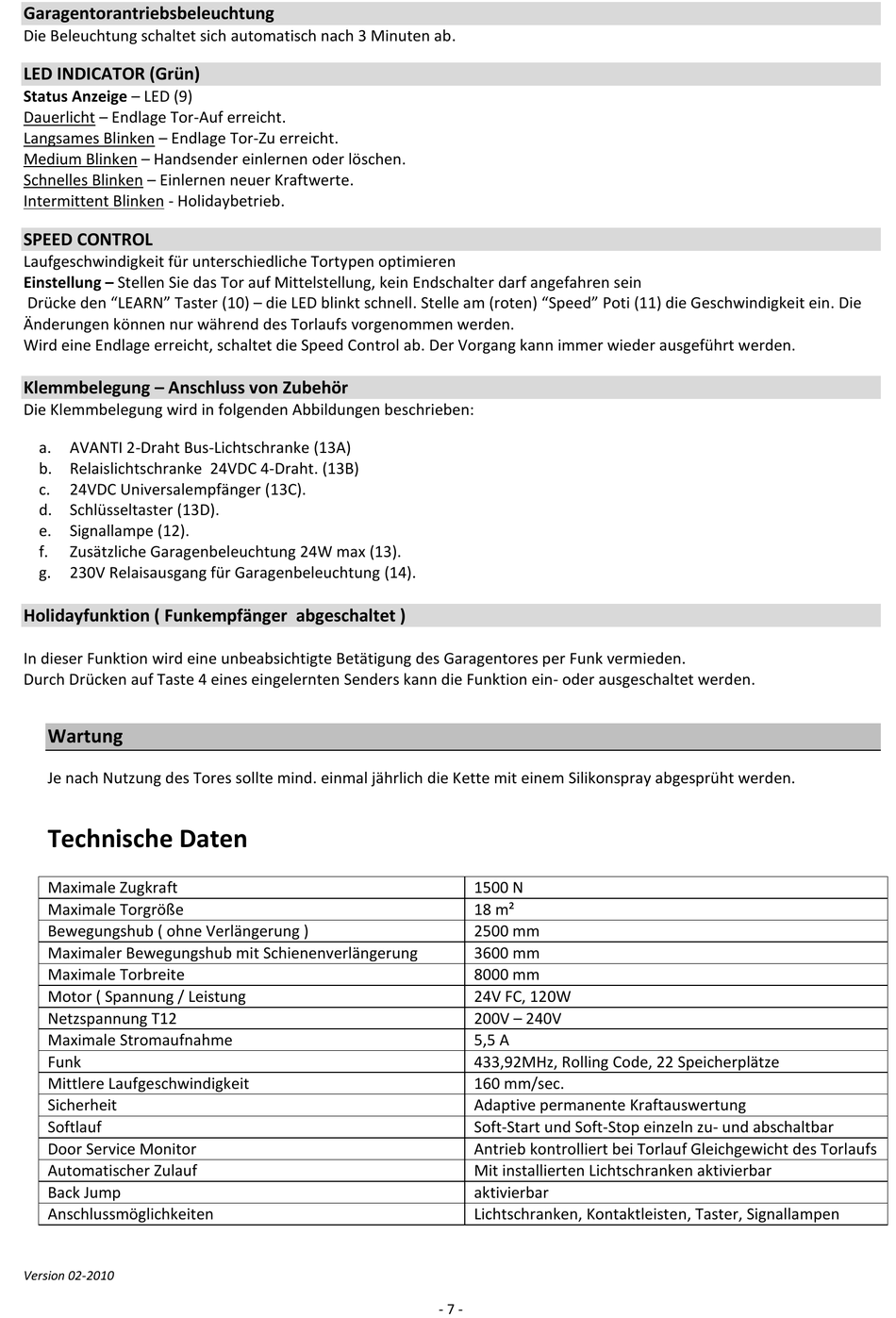

Garagentorantriebsbeleuchtung
Die Beleuchtung schaltet sich automatisch nach 3 Minuten ab.
LED INDICATOR (Grün)
Status Anzeige LED (9)
Dauerlicht Endlage Tor-Auf erreicht.
Langsames Blinken Endlage Tor-Zu erreicht.
Medium Blinken Handsender einlernen oder löschen.
Schnelles Blinken Einlernen neuer Kraftwerte.
Intermittent Blinken - Holidaybetrieb.
SPEED CONTROL
Laufgeschwindigkeit für unterschiedliche Tortypen optimieren
Einstellung に Stellen Sie das Tor auf Mittelstellung, kein Endschalter darf angefahren sein
Drücke den EARN Taster (10) die LED blinkt schnell. Stelle am (roten
Änderungen können nur während des Torlaufs vorgenommen werden.
Wird eine Endlage erreicht, schaltet die Speed Control ab. Der Vorgang kann immer wieder ausgeführt werden.
Klemmbelegung に Anschluss von Zubehör
Die Klemmbelegung wird in folgenden Abbildungen beschrieben:
a. AVANTI 2-Draht Bus-Lichtschranke (13A)
b. Relaislichtschranke 24VDC 4-Draht. (13B)
c. 24VDC Universalempfänger (13C).
d. Schlüsseltaster (13D).
e. Signallampe (12).
f. Zusätzliche Garagenbeleuchtung 24W max (13).
g. 230V Relaisausgang für Garagenbeleuchtung (14).
Holidayfunktion ( Funkempfänger abgeschaltet )
In dieser Funktion wird eine unbeabsichtigte Betätigung des Garagentores per Funk vermieden.
Durch Drücken auf Taste 4 eines eingelernten Senders kann die Funktion ein- oder ausgeschaltet werden.

Wartung

Je nach Nutzung des Tores sollte mind. einmal jährlich die Kette mit einem Silikonspray abgesprüht werden.

Technische Daten

Maximale Zugkraft
Maximale Torgröße
Bewegungshub ( ohne Verlängerung )
Maximaler Bewegungshub mit Schienenverlängerung
Maximale Torbreite
Motor ( Spannung / Leistung
Netzspannung T12
Maximale Stromaufnahme
Funk
Mittlere Laufgeschwindigkeit
Sicherheit
Softlauf
Door Service Monitor
Automatischer Zulauf
Back Jump
Anschlussmöglichkeiten
Version 02-2010
Poti (11) die Geschwindigkeit ein. Die
1500 N
18 m²
2500 mm
3600 mm
8000 mm
24V FC, 120W
200V 240V
5,5 A
433,92MHz, Rolling Code, 22 Speicherplätze
160 mm/sec.
Adaptive permanente Kraftauswertung
Soft-Start und Soft-Stop einzeln zu- und abschaltbar
Antrieb kontrolliert bei Torlauf Gleichgewicht des Torlaufs
Mit installierten Lichtschranken aktivierbar
aktivierbar
Lichtschranken, Kontaktleisten, Taster, Signallampen
