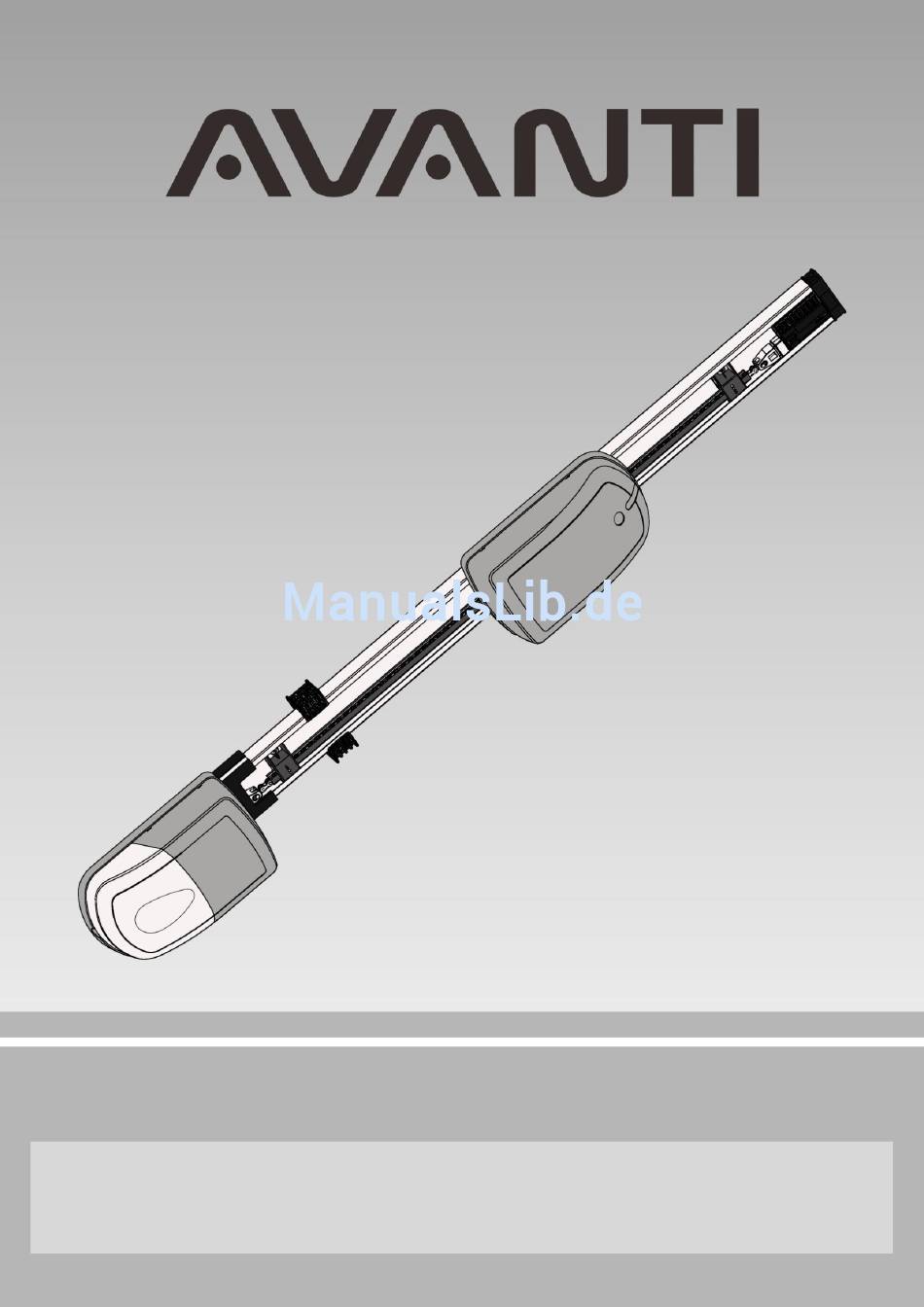

- Seite 1 Montage- und Bedienungsanleitung Version: 8002-0410-01R SDO-21.2013-12 - 1 -...
- Seite 2 - 2 -...
-
Seite 3: Wichtige Sicherheitshinweise
• Schwergängige oder nicht bewegliche Tore dürfen nicht mit dem GTA betrieben werden und müssen durch eine Fachkraft repariert werden. • AVANTI übernimmt keine Haftung für Schäden die sich aus der Nichtbeachtung der Montage- und Betriebsanleitung ergeben. Der GTA ist nur zum Öffnen und Schließen von Garagentoren zu verwenden. Der GTA kann keine Defekte oder Montagefehler am Tor ausgleichen. -
Seite 4: Inhaltsverzeichnis
Allgemeine Montagehinweise • Legen Sie sich die Montage- und Betriebsanleitung und das benötigte Werkzeug bereit. Achten Sie auf Ihre persönliche Schutzausrüstung. • Sollte das Garagentor mit einer zusätzlichen Torverriegelung ausgerüstet sein, muss diese entfernt oder funktionsunfähig gemacht werden. • Nur Montagematerial ( Dübel, Schrauben usw. ) die für die bauseits vorgegeben Situation zugelassen sind verwenden. •... -
Seite 5: Bestimmen Sie Den Tor-Typ Und Die Einbauweise
Montageanleitung 1. Bestimmen Sie den Tor-Typ und die Einbauweise Wählen Sie die Montagevariante, die für Ihren Tortyp am geeignetsten ist. Die Steuerung (Abb.1-1) kann wie folgt montiert werden; – Konventionelle Montage am Ende der Schiene (Abb.1-A), oder – Montage seitlich der Laufschiene bei Installationssituationen mit begrenztem Platz nach hinten (Abb.1-B), oder –... -
Seite 6: Montage Der Laufschiene Am Sturzbeschlag
5. Montage der Laufschiene am Sturzbeschlag Wichtig: Zur Vermeidung von Kratzern am Steuerungsgehäuse legen Sie ein Stück Pappe/ Karton unter. Schließen Sie das Garagentor vollständig (Abb.5-1). Legen Sie den montierten Antrieb mittig zum Garagentor auf den Garagenboden, sodass das Ende mit dem montierten Steuerungsgehäuse zur Garagenmitte zeigt. (Abb.5-2). ... -
Seite 7: Endlagen Für Tor-Auf Und Tor-Zu Einstellen
A2. Run B Einstellung Funktion Dip-Schalter 5 auf Position “ON” (Abb.11-1) Automatisches Schließen deaktiviert – gleiche Funktion wie bei Run A Einlernen über Steuerung Kurzes Drücken der LEARN Taste (Abb.9-1) Automatisches Schließen aktiviert –Tor wird nicht automatisch geschlossen, wenn mit dieser Taste geöffnet –... -
Seite 8: Aktivieren
A MODUS Beschreibung Stellen Sie sicher, dass das Tor komplett schließt. Öffnen Sie Automatisches Verfahren, besonders für Neubautore das Tor und platzieren ein ca. 40 mm hohen Holzblock auf geeignet. Höhe der Torschließkante. Schließen Sie das Tor – ist die Funktion Krafteinstellung korrekt, stoppt und reversiert der Antrieb In Richtung Tor-zu (Schließvorgang) stoppt der Antrieb und... -
Seite 9: Autom. Schließen
13. automatisches Schließen (nur in Kombination mit einer Lichtschranke) Funktion Einstellung Stellen Sie die Dip-Schalter 2 + 3 (Abb.11-1) in Position Das Garagentor schließt automatisch 5 Sek. nach Durchfahren der Lichtschranke. Wird das Tor nach dem “ON”. Öffnungsbefehl nicht durchfahren, setzt der Schließvorgang automatisch nach 30 Sek. -
Seite 10: Sicherheitskontaktleisten
19. Sicherheitskontaktleiste Funktion Das Tor reversiert sobald die Sicherheitskontakteleiste aktiviert/ zusammengedrückt wird. Verbindung Verbinden Sie die Kontaktleiste wie in Abbildung 11-E beschrieben 20. Klemmbelegung Funktion c. 24V-DC Universal Empfänger (Abb.11-C) Folgendes Zubehör kann angeschlossen werden: d. Schlüsseltaster (Abb.11-D) a. 2 –Drat-Lichtschranken (Abb.11-A) e. -
Seite 11: Fehlerbehebung
27. Fehlerbehebung/ Troubleshooting Störung Ursache/ Maßnahme Garagentorantrieb (GTA) reagiert nicht Überprüfen ob die Stromverbindung unterbrochen ist Stromzufuhr mit einem anderen Gerät testen Überprüfen ob GTA am Tor montiert ist Evt. ist die Holiday Funktion aktiviert GTA fährt sehr langsam Geschwindigkeit zu niedrig eingestellt? Tor muss neu eingestellt werden Tor stoppt bevor die Endposition GTA entriegeln u. - Seite 12 max. Torhöhe: 2,5m max. Torbreite: 6,0m max. Last: 300N - 12 -...
- Seite 13 CR2106 - 13 -...
- Seite 14 - 14 -...
-
Seite 15: Konformitätserklärung
Die Firma 33175 Bad Lippspringe AVANTI – Antriebe GmbH & Co.KG Konrad-Korte-Str. 24 erklärt, dass die Antriebe 33175 Bad Lippspringe -AVANTI T6-DE, TX6-DE, T12-DE, TX12-DE, S12-DE, SX12-DE -AVANTI TX20-DE, SX20-DE erklärt, dass das nachfolgend bezeichnete Produkt Produkt: Wall Transmitter Remote control... -
Seite 16: Belüftung
RUN A RUN B Beleuchtung Belüftung Run A siehe Kap. 10-A1 Belüftung siehe Kap. 10-A4 …………………… …………………………………………… Run B siehe Kap. 10-A1 Batteriewechsel siehe Abb. 9-A …………………… ……………………………… Beleuchtung… siehe Kap. 10-A3 Einlernen Funk……………………….. siehe Kap. 10 … RUN A RUN B Beleuchtung Belüftungsfunktion...
