Elektronisches Zeitrelais
H3DS

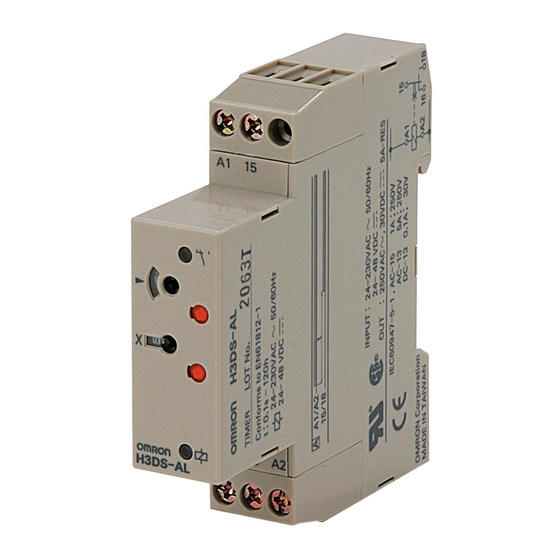

Zeitrelais für DIN-Schienenmontage, DIN-Breite 17,5 mm
• Durch großen AC-/DC-Versorgungsspannungsbereich (24 bis 230 V AC/24 bis 48 V DC) universell einsetzbares Zeitrelais-
Modell. (24 bis 230 V AC/DC bei H3DS-XL@)
• Einstellungs-Verriegelungsmechanismus: Verhindert, dass vorgenommene Einstellungen auf der Vorderseite des Zeitrelais
versehentlich oder unbefugt bedient werden. Die Verriegelung kann nur mit einem optionalen stiftförmigen Sperr- und
Einstellschlüssel vorgenommen werden.
• Ausführung mit SchraubLos-Klemmen (SLC) erhältlich. (H3DS-@LC)
• Allen Zeitrelais liegt ein Beschriftungsschild zur einfachen Erkennung und Zuordnung bei.
• Anschlussklemmen bei Lieferung offen (Ausführungen mit Schraubklemmen)
• Der Fingerschutz für den Anschlusslemmen entspricht VDE0106/P100
• Ermöglicht einfache Sequenzprüfungen durch Sofortkontakt-Ausgänge bei einen Null-Sollwert in einem beliebigen Zeitbereich.
• Umweltfreundliche, Cadmium-freie Kontakte.
• Entspricht EN61812-1 und IEC60664-1 4 kV/2 für Niederspannung und EMV-Richtlinien.
■ Breite Modellpalette der H3DS-Serie
H3DS-M/S/A
Standard-Zeitrelais
H3DS-M (Multifunktion mit
acht Zeitfunktionen)
H3DS-S (Multifunktion mit
vier Zeitfunktionen)
H3DS-A (Monofunktion)
Elektronisches Zeitrelais
Gemeinsam für alle Zeitrelais
H3DS-F
Zwillings-Zeitrelais
H3DS-F
H3DS-M/-S/-A...........................................................................................
H3DS-F.....................................................................................................
H3DS-G ....................................................................................................
H3DS-X ....................................................................................................
Installation von Ausführungen mit SchraubLos-Klemmen ........................
Zubehör ....................................................................................................
Sicherheitshinweise..................................................................................
H3DS
H3DS-G
Stern-Dreieck-Zeitrelais
H3DS-G
Inhalt
Elektronisches Zeitrelais
H3DS-X
Zweidraht-Zeitrelais
H3DS-X
B-11
B-23
B-31
B-39
B-45
B-47
B-48
H3DS
B-9
