Quicklinks
Read and understand all of the instructions and safety
information in this manual before operating or servicing this tool.
52020573

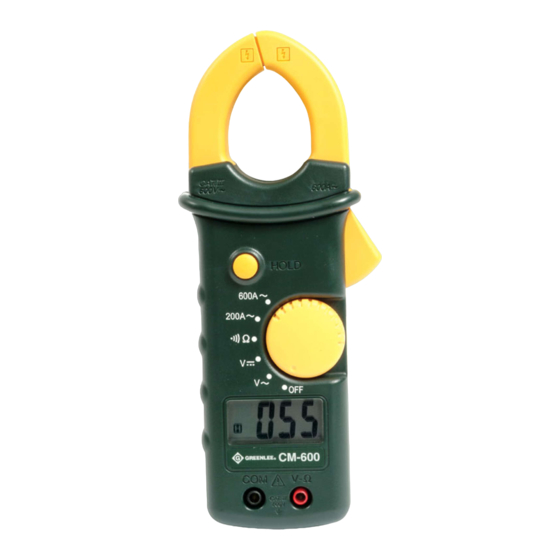

INSTRUCTION MANUAL
CM-600
Clamp-on Meter
© 2005 Greenlee Textron Inc.
English ............ 1–14
Français ......... 15–28
Italiano ........... 29–42
Deutsch .......... 43–56
Español .......... 57–70
Português ........ 71–84
Nederlands ...... 85–99
3/05
Inhaltsverzeichnis
Verwandte Anleitungen für Textron Greenlee CM-600
Inhaltszusammenfassung für Textron Greenlee CM-600
- Seite 43 BEDIENUNGSANLEITUNG CM-600 Zangenmessgerät Vor Bedienung oder Wartung dieses Messgerätes bitte alle Anweisungen und Sicherheitsinformationen in diesem Handbuch genau durchlesen und beachten. 52020573 © 2005 Greenlee Textron Inc. 3/05...
-
Seite 44: Sicherheitsvorkehrungen
Ersatz-Handbücher sind auf Anfrage kostenlos erhältlich. Alle technischen Daten sind Nennwerte. Bei Designverbesserungen sind Änderungen der Nennwerte vorbehalten. Greenlee Textron Inc. haftet nicht für Schäden, die sich aus der falschen Anwendung oder dem Missbrauch seiner Produkte ergeben. ® Eingetragen: Die Farbe Grün für elektrische Testgeräte ist eine eingetragene Marke von Greenlee Textron Inc. -
Seite 45: Wichtige Sicherheitsinformationen
CM-600 Wichtige Sicherheitsinformationen SICHERHEITS-WARNSYMBOL Dieses Symbol macht auf gefährliche oder riskante Praktiken aufmerksam, die zu Schäden oder Verletzungen führen können. Das Signalwort, wie nachfolgend definiert, gibt den Schweregrad der Gefahr an. Der dem Signalwort folgende Hinweis informiert darüber, wie die Gefahr verhindert oder vermieden wird. Akute Gefahr, die bei Nichtvermeiden zu schweren Verletzungen oder zum Tod FÜHRT. - Seite 46 Wichtige Sicherheitsinformationen Stromschlaggefahr: Das Berühren von Stromkreisen kann zu schweren Verletzungen oder zum Tod führen. Stromschlag- und Brandgefahr: • Dieses Gerät darf weder Regen noch Feuchtigkeit ausgesetzt werden. • Das Gerät nicht benutzen, wenn es nass oder beschädigt ist. • Nur für die jeweilige Anwendung geeignete Messleitungen oder Zubehör verwenden. Die Kategorie und Nennspannung der Messleitungen bzw.
- Seite 47 CM-600 Wichtige Sicherheitsinformationen Stromschlaggefahr: • Das Gerät nicht mit offenem Gehäuse oder offenem Batteriefachdeckel benutzen. • Vor dem Abnehmen des Gehäuses oder des Deckels des Batteriefachs die Messleitungen (bzw. die Zange) vom Stromkreis entfernen und das Gerät ausschalten. Das Nichtbeachten dieser Warnungen könnte zu schweren oder tödlichen Verletzungen führen. Stromschlaggefahr: •...
- Seite 48 Bezeichnungen 1. Anzeige 2. Auswahlschalter 3. Hebel 4. Zange 5. Taste „HOLD“ (Halten) 6. Masse- Eingangsanschluss (COM) 7. Eingangsanschluss für Volt oder Widerstand (V-Ω) 8. Batteriefachdeckel Schraube des Batteriefachdeckels Front Back Anzeigesymbole 10. – Polaritätsanzeige Halte-Funktion ist aktiviert Anzeige niedrige Batterieladung Überlastanzeige Symbole am Gerät Warnhinweis - Bedienungsanleitung lesen...
-
Seite 49: Betrieb
CM-600 Betrieb Stromschlaggefahr: Das Berühren von Stromkreisen kann zu schweren Verletzungen oder zum Tod führen. Den Wahlschalter gemäß der „Tabelle der Einstellungen“ einstellen. Siehe „Typische Messungen“ für spezifische Messanleitungen. Das Gerät an einem funktionierenden Stromkreis oder einer funktionsfähigen Komponente testen. •... -
Seite 50: Typische Messungen
Typische Messungen Spannungsmessung Strommessung - Zange um Draht Hinweise: • Die Zange nur an einem Leiter festklemmen. • Die Zange vollständig schließen, um eine genaue Messung zu gewährleisten. • Den Draht in der Mitte der Zange anbringen, damit eine höchstmögliche Messgenauigkeit gewährleistet werden kann. - Seite 51 CM-600 Typische Messungen Strommessung - Zange um Leitungsverteiler Hinweise: • Der Greenlee 93-30 Leitungsverteiler ist unterteilt. Ein Teil gibt Ampere wieder, der andere gibt Ampere multipliziert mit 10 wieder. • Die Zange vollständig schließen, um eine genaue Messung zu gewährleisten. •...
- Seite 52 Typische Messungen Durchgangsprüfung...
- Seite 53 CM-600 Messgenauigkeit Informationen zu den Betriebsbedingungen und zum Temperaturkoeffizienten sind im Abschnitt „Technische Daten“ zu finden. Die Messgenauigkeit ist wie folgt angegeben: ± (Prozentanteil des Messwerts + ein fester Wert) bei 23 °C ± 5 °C (73,4 °F ± 9 °F), 0 bis 75 % relative Luftfeuchtigkeit. Eingangsschein- Wert Bereich...
-
Seite 54: Technische Daten
Technische Daten Anzeige: 3-1/2-stellige LCD-Anzeige (Zählerwert mit maximal 1999 Punkten) Abfragefrequenz: 4 pro Sekunde Zangenöffnung: 35 mm Max. Durchmesser des Leiters: 33 mm (1,30") Messkategorie: Kategorie III, 600 V Temperaturkoeffizient: 0,2 x (angegebene Genauigkeit) pro Grad °C unter 18 °C oder über 28 °C Betriebsbedingungen: 0 °C bis 45 °C (32 °F bis 113 °F), 0 bis 75 % relative Luftfeuchtigkeit Höhe über NN: maximal 2.000 m Nur in Innenräumen verwenden... -
Seite 55: Wartung
CM-600 Messkategorien Diese Definitionen stammen aus den internationalen Sicherheitsnormen für Isolierungen abgestimmt auf die Anwendbarkeit bei Mess-, Steuer- und Laborgeräten. Genauere Beschreibungen dieser Messkategorien sind in den Veröffentlichungen IEC 61010-1 or IEC 60664 der International Electrotechnical Commission zu finden. Messkategorie I Signalebene. -
Seite 56: Konformitätserklärung
Institute for Standards and Technology (NIST) rückführbar sind. Lebenslange beschränkte Garantie Greenlee Textron Inc. garantiert dem Erstkäufer dieser Produkte, dass sie unter Ausschluss von normalem Verschleiß oder Missbrauch für den Zeitraum ihrer Nutzungsdauer frei von Bearbeitungs- und Materialfehlern sind. Diese Garantie unterliegt denselben Bedingungen, die... - Seite 100 Gustav Klauke GmbH Auf dem Knapp 46 • D-42855 Remscheid Telefon ++49 +2191-907-0 Telefax ++49 +2191-907-141 www.klauke.textron.com...
