4.

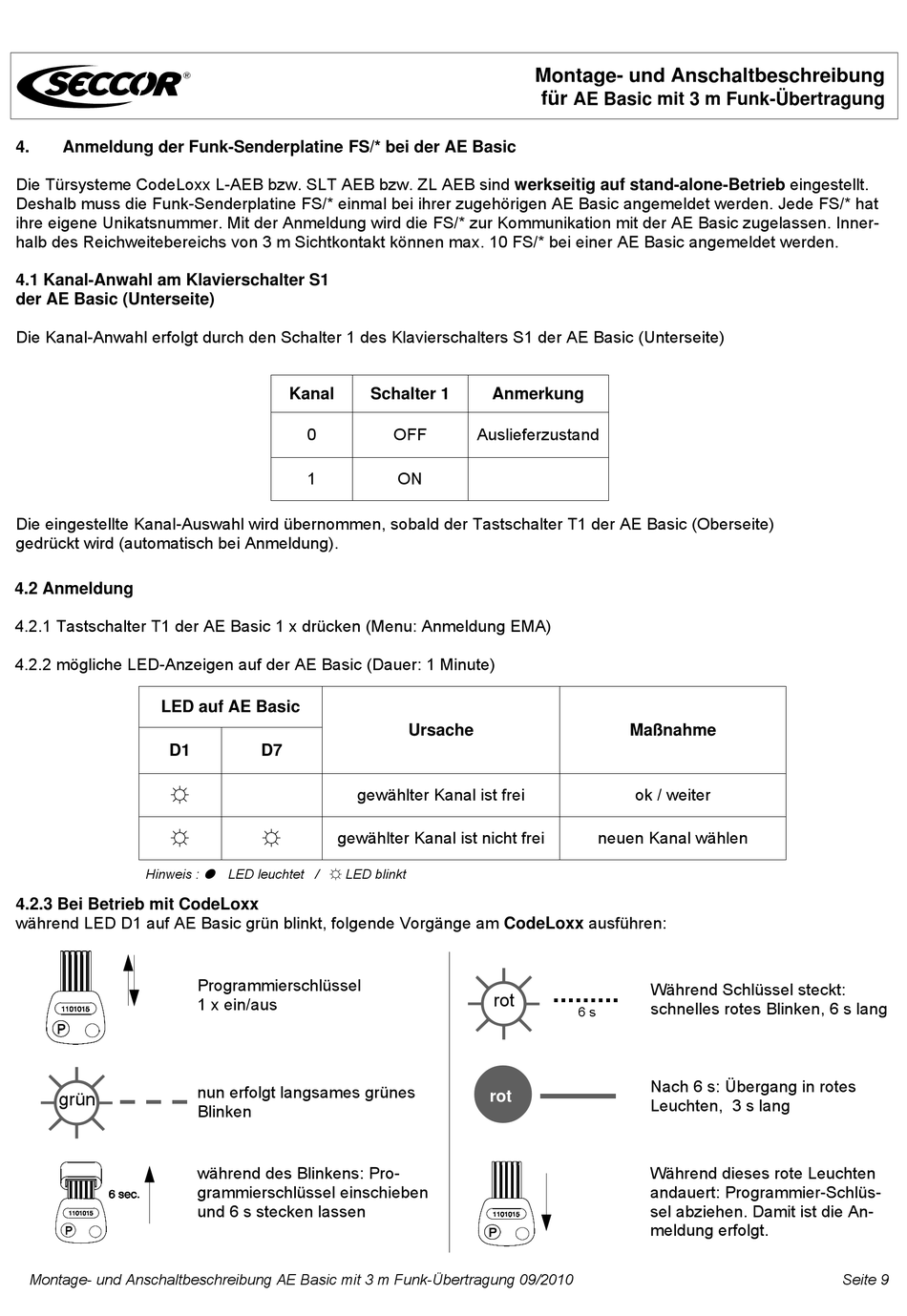

Anmeldung der Funk-Senderplatine FS/* bei der AE Basic
Die Türsysteme CodeLoxx L-AEB bzw. SLT AEB bzw. ZL AEB sind werkseitig auf stand-alone-Betrieb eingestellt.
Deshalb muss die Funk-Senderplatine FS/* einmal bei ihrer zugehörigen AE Basic angemeldet werden. Jede FS/* hat
ihre eigene Unikatsnummer. Mit der Anmeldung wird die FS/* zur Kommunikation mit der AE Basic zugelassen. Inner-
halb des Reichweitebereichs von 3 m Sichtkontakt können max. 10 FS/* bei einer AE Basic angemeldet werden.
4.1 Kanal-Anwahl am Klavierschalter S1
der AE Basic (Unterseite)
Die Kanal-Anwahl erfolgt durch den Schalter 1 des Klavierschalters S1 der AE Basic (Unterseite)
Die eingestellte Kanal-Auswahl wird übernommen, sobald der Tastschalter T1 der AE Basic (Oberseite)
gedrückt wird (automatisch bei Anmeldung).

4.2 Anmeldung

4.2.1 Tastschalter T1 der AE Basic 1 x drücken (Menu: Anmeldung EMA)
4.2.2 mögliche LED-Anzeigen auf der AE Basic (Dauer: 1 Minute)
LED auf AE Basic
D1
Hinweis :

4.2.3 Bei Betrieb mit CodeLoxx

während LED D1 auf AE Basic grün blinkt, folgende Vorgänge am CodeLoxx ausführen:
grün
Montage- und Anschaltbeschreibung AE Basic mit 3 m Funk-Übertragung 09/2010
Kanal
0
1
D7
gewählter Kanal ist frei
gewählter Kanal ist nicht frei

LED leuchtet / ☼ LED blinkt
Programmierschlüssel
1 x ein/aus
nun erfolgt langsames grünes
Blinken
während des Blinkens: Pro-
grammierschlüssel einschieben
und 6 s stecken lassen
Montage- und Anschaltbeschreibung
für
Schalter 1
Anmerkung
OFF
Auslieferzustand
ON
Ursache
rot
rot
AE Basic mit 3 m Funk-Übertragung
Maßnahme
ok / weiter
neuen Kanal wählen
Während Schlüssel steckt:
schnelles rotes Blinken, 6 s lang
6 s
Nach 6 s: Übergang in rotes
Leuchten, 3 s lang
Während dieses rote Leuchten
andauert: Programmier-Schlüs-
sel abziehen. Damit ist die An-
meldung erfolgt.
Seite 9
