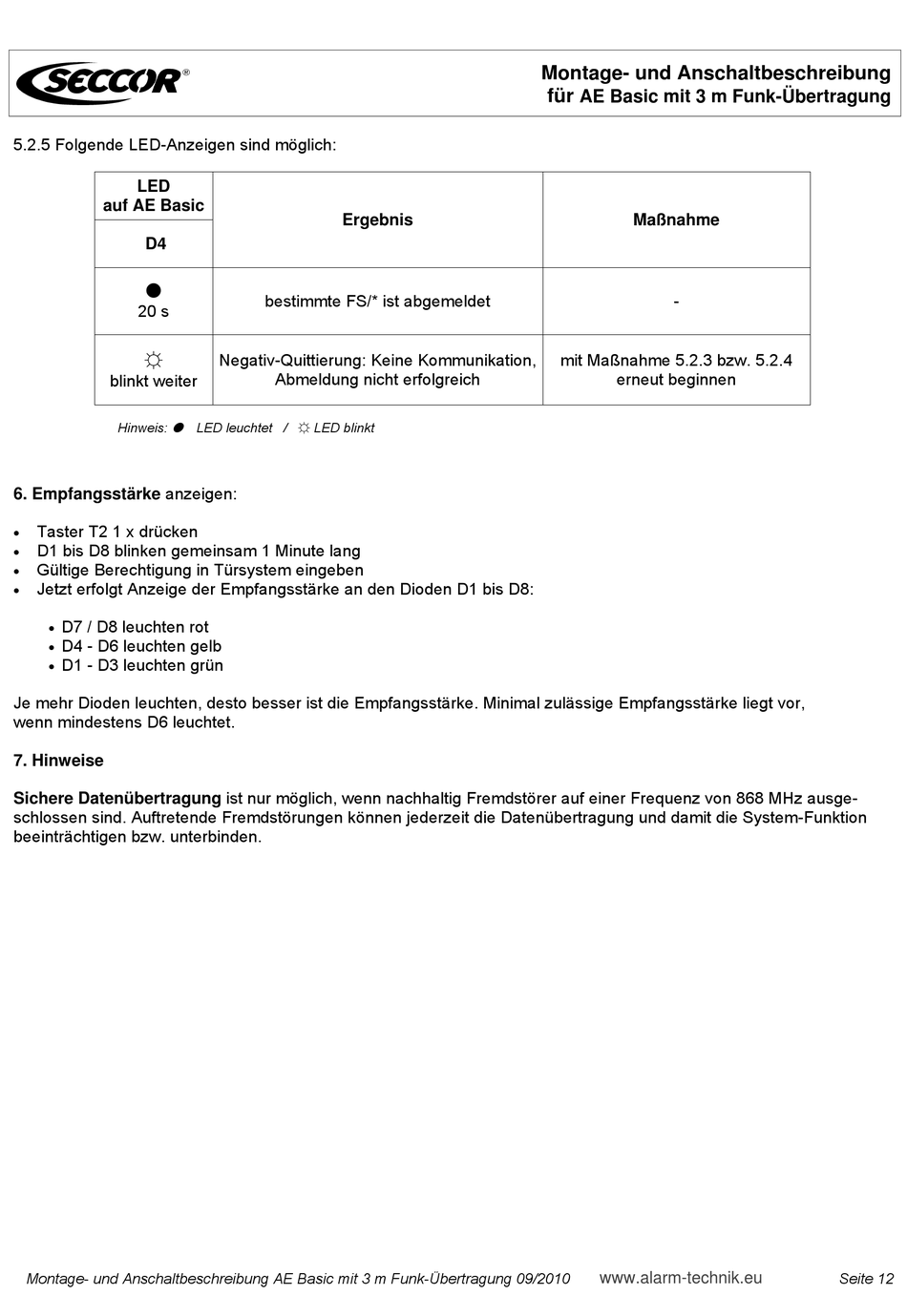

5.2.5 Folgende LED-Anzeigen sind möglich:
LED
auf AE Basic
D4
20 s
☼
blinkt weiter
Hinweis:
6. Empfangsstärke anzeigen:
Taster T2 1 x drücken
D1 bis D8 blinken gemeinsam 1 Minute lang
Gültige Berechtigung in Türsystem eingeben
Jetzt erfolgt Anzeige der Empfangsstärke an den Dioden D1 bis D8:
D7 / D8 leuchten rot
D4 - D6 leuchten gelb
D1 - D3 leuchten grün
Je mehr Dioden leuchten, desto besser ist die Empfangsstärke. Minimal zulässige Empfangsstärke liegt vor,
wenn mindestens D6 leuchtet.
7. Hinweise
Sichere Datenübertragung ist nur möglich, wenn nachhaltig Fremdstörer auf einer Frequenz von 868 MHz ausge-
schlossen sind. Auftretende Fremdstörungen können jederzeit die Datenübertragung und damit die System-Funktion
beeinträchtigen bzw. unterbinden.
Montage- und Anschaltbeschreibung AE Basic mit 3 m Funk-Übertragung 09/2010
Ergebnis
bestimmte FS/* ist abgemeldet
Negativ-Quittierung: Keine Kommunikation,
Abmeldung nicht erfolgreich
LED leuchtet / ☼ LED blinkt
Montage- und Anschaltbeschreibung
für
AE Basic mit 3 m Funk-Übertragung
Maßnahme
-
mit Maßnahme 5.2.3 bzw. 5.2.4
erneut beginnen
www.alarm-technik.eu
Seite 12
