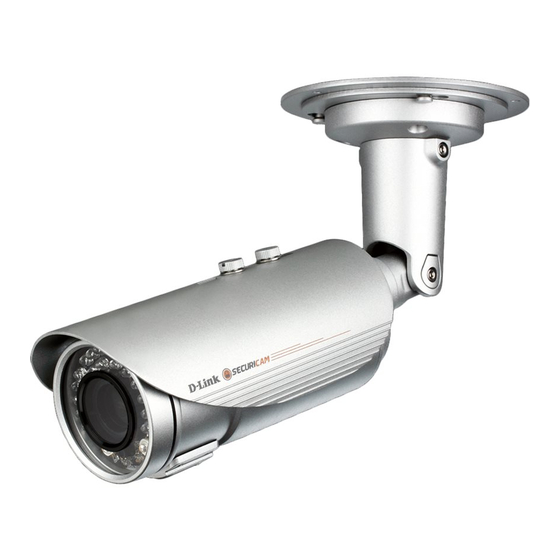

5 megapixel day & night outdoor network camera
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

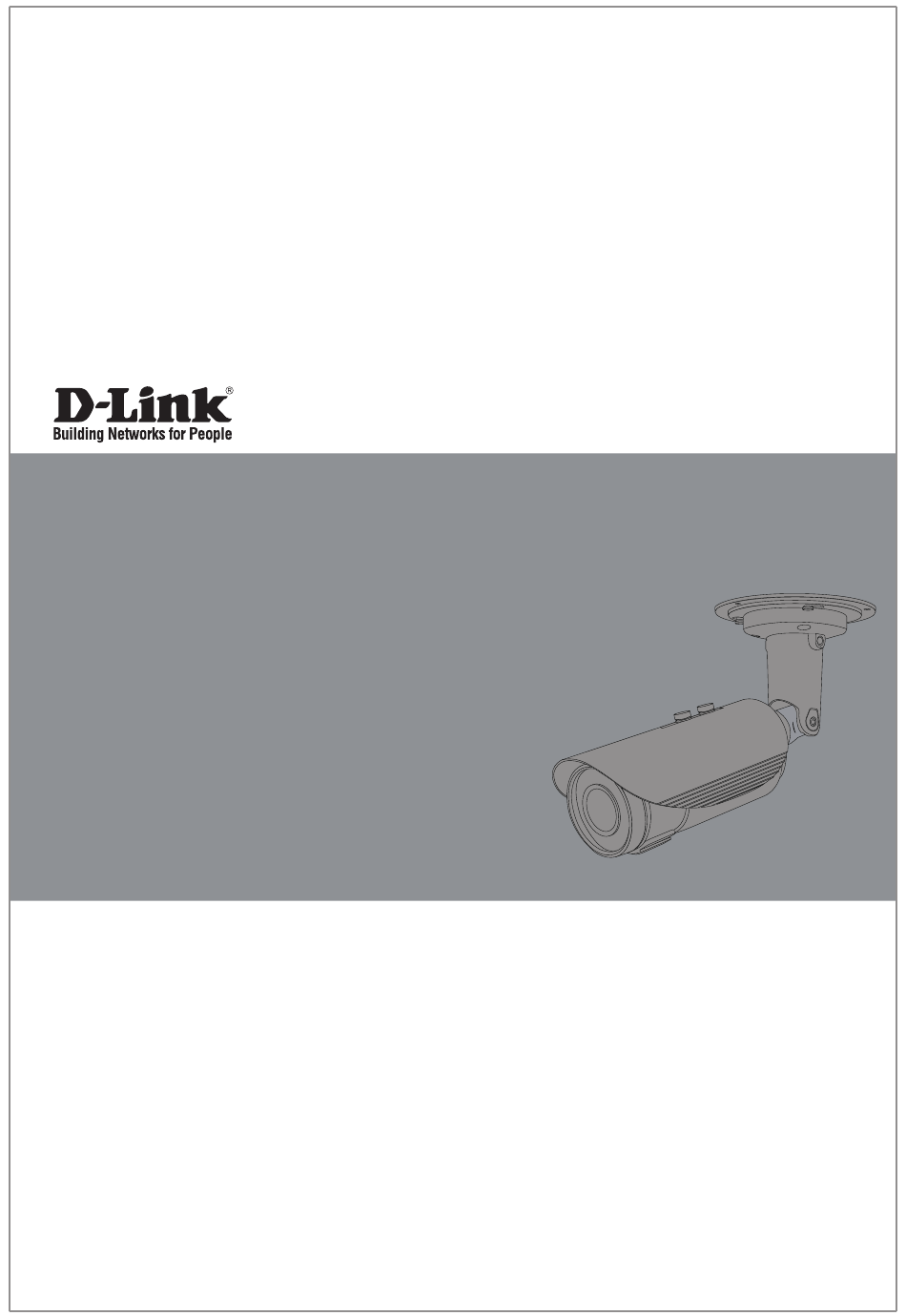

Quick Installation Guide
5 Megapixel Day & Night Outdoor Network Camera
This document will guide you through the
basic installation process for your new
D-Link Network Camera.
DCS-7517
Quick Installation Guide
Installationsanleitung
Guide d'installation
Guía de instalación
Guida di Installazione
Краткое руководство по установке
Guia de Instalação Rápida
快速安裝指南
Petunjuk Pemasangan Cepat
Documentation also available on CD
and via the D-Link Website
Inhaltsverzeichnis
Verwandte Anleitungen für D-Link DCS-7517
Inhaltszusammenfassung für D-Link DCS-7517
-
Seite 12: Installationsschritte
2. Hardware-Überblick 3. Hardware-Installation 4. Konfiguration mithilfe des Assistenten 5. SD-Karteninstallation 6. Montageanleitung Packungsinhalt � DCS-7517 5 Megapixel Day & Night Outdoor Network Camera � CD-ROM mit Software und Handbuch � Installationsanleitung � Netzteil (Stromadapter)* � Kabelbündel � RJ-45 Erweiterungssteckverbinder � Befestigungsklammern und Schrauben �... -
Seite 13: Hardware-Überblick
Für den Anschluss an 12 V Gleichstrom Ethernet, der auch für die Stromzufuhr (PoE) der Kamera Audio-Ausgang verwendet werden kann Anschluss für Lautsprecher Audio-Eingang Für den Anschluss eines Mikrofons DE/DA-Kabel E/A-Anschlüsse für externe Geräte Rücksetzknopf (Reset) Zum Rücksetzen der Kamera auf ihre werkseitige Standardeinstellungen BNC-Steckverbinder Analoger Videoausgang D-Link DCS-7517 Quick Install Guide... - Seite 14 Hardware-Installation Allgemeiner Anschluss mit 12 V Gleichstrom-Netzteil/Stromadapter 1. Schließen Sie die Netzwerkkamera mit dem Ethernetkabel an einen Hub an. 2. Schließen Sie die Kamera mithilfe des mitgelieferten Stromkabels an eine Steckdose an. Anschluss an einen PoE-Hub Wenn Sie einen PoE-Hub verwenden, schließen Sie die IP-Kamera mit dem Ethernetkabel an den Hub an, so dass Strom und Daten über ein einziges Kabel übertragen werden. D-Link DCS-7517 Quick Install Guide...
- Seite 15 Konfiguration mithilfe des Assistenten Legen Sie die DCS-7517 in das CD-ROM-Laufwerk Ihres Computers, um die Installation zu beginnen. Sollte die CD auf Ihrem Computer nicht automatisch ausgeführt werden oder der D-Link Launcher startet nicht automatisch, klicken Sie auf Start > Ausführen.
- Seite 16 Klicken Sie auf das Symbol für den D-Link SE Setup- Assistenten, der in Ihrem Windows-Startmenü erstellt wurde. Start > D-Link > Setup Wizard SE Der Setup-Assistent wird aufgerufen und zeigt die MAC- und IP-Adresse Ihrer Kamera(s) an. Wenn in Ihrem Netzwerk ein DHCP-Server vorhanden ist, wird eine gültige IP-Adresse angezeigt. Weist Ihr Netzwerk keinen DHCP-Server auf, wird die standardmäßige statische IP-Adresse (192.168.0.66) der Netzwerkkamera angezeigt. Wählen Sie Ihre Kamera aus und klicken Sie dann auf Wizard (Assistent), um fortzufahren. Geben Sie die Administratorkennung und das Kennwort ein. Bei Erstanmeldung ist die standardmäßige Administratorkennung admin. Das Feld zur Eingabe des Kennworts (Password) bleibt leer.
- Seite 17 Anzeige Ihrer Kamera über einen Webbrowser Klicken Sie auf das Symbol für den D-Link Setup- Assistenten SE, der in Ihrem Windows-Startmenü (Start > D-Link > Setup Wizard SE) erstellt wurde. Wählen Sie die Kamera aus und klicken Sie auf die Schaltfläche „Link“, um auf die Web-Konfiguration zuzugreifen. Der Setup-Assistent öffnet automatisch Ihren Webbrowser mit der IP-Adresse der Kamera. Geben Sie als Standard-Benutzernamen admin ein und lassen Sie das Feld „Password“ (Kennwort) leer.
-
Seite 18: Installation Der Microsd-Karte
Öffnen der microSD-Kartenabdeckung Schrauben Sie die microSD-Kartenabdeckung auf und ziehen Sie sie nach unten, um sie zu öffnen. Installieren der microSD-Karte Stecken Sie die microSD-Karte in die Kamera. Achten Sie darauf, dass die goldfarbenen Kontakte auf die Kameraunterseite zeigen. Um die microSD-Karte auszuwerfen, drücken Sie sie leicht in den Steckplatz. Hinweis: Es ist ratsam, sich zu vergewissern, dass die wetterfesten Gummidichtungen ordnungsgemäß und sicher angebracht sind. D-Link DCS-7517 Quick Install Guide... - Seite 19 Kamera erfolgen soll, führen Sie die Kamerakabel durch den Kabelkanal des Sockels. Schließen Sie das Strom- und Ethernet-Kabel oder nur das Ethernet-Kabel an, wenn Sie eine PoE-Verbindung verwenden. Ist das Kabelbündel nicht erforderlich, kann es von der Kamera abgenommen und der Sockel kann mit einem wetterfesten Kabelschutz abgedichtet werden. D-Link DCS-7517 Quick Install Guide...
-
Seite 20: Garantiebestimmungen
Um den Winkel der Kamera einzustellen, drehen Sie den Einstellring im Gegenuhrzeigensinn, um ihn zu lösen. Stellen Sie dann die Kamera auf die gewünschte Position und den gewünschten Winkel ein. Ist die gewünschte Position eingestellt, drehen Sie den Einstellring im Uhrzeigersinn, um die Position zu fixieren. Weitere Informationen Weitere Hilfe und Unterstützung steht Ihnen von unseren auf der Rückseite des Benutzerhandbuchs aufgeführten Niederlassungen oder online zur Verfügung. Wenn Sie an weiteren Einzelheiten zu den Produkten oder an Marketinginformationen von D-Link interessiert sind, besuchen Sie bitte die Website http://www.dlink.com. Garantiebestimmungen Landesspezifische Informationen zu Gewährleistungen finden Sie unter http://warranty. dlink.com/. D-Link DCS-7517 Quick Install Guide... - Seite 87 FCC Warning This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment.
-
Seite 94: European Community Declaration Of Conformity
Hereby, D-Link Corporation, declares that this is in compliance with the essential English requirements and other relevant provisions of Directive 1999/5/EC. Por medio de la presente D-Link Corporation declara que el cumple con los requisitos Español esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva [Spanish] 1999/5/CE. - Seite 98 D-Link recommends that you always switch off or unplug your D-Link products when they are not in use. By doing so you will help to save energy and reduce CO2 emissions.
- Seite 108 Ver.1.10(WW)_130x183 2015/11/05 a11633L79C61...
