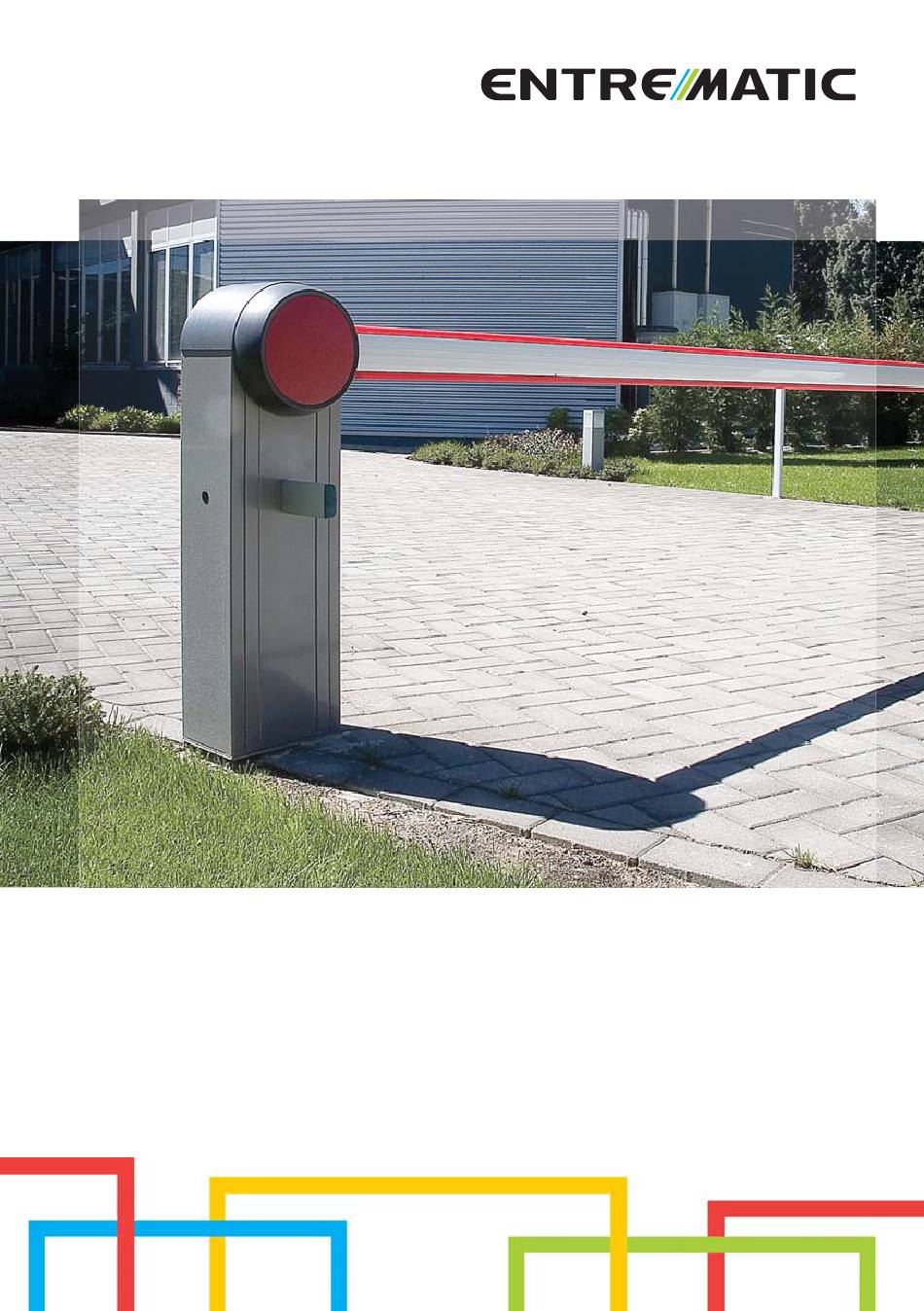

- Seite 1 Ditec QIK4E-7EH-7YEH IP1861 • 2015-12-02 www.ditecentrematic.com...
- Seite 2 Italiano English Français Deutsch Español Português...
- Seite 22 Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.ditecentrematic.com...
- Seite 42 Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.ditecentrematic.com...
- Seite 62 Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.ditecentrematic.com...

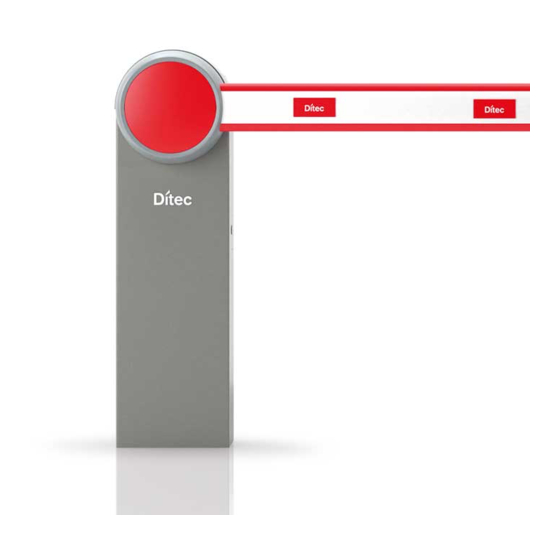

- Seite 63 Ditec QIK4E-7EH-7YEH Elektromechanische Schranke (Originalanweisungen) IP1861DE Technisches Handbuch www.ditecentrematic.com...
-
Seite 65: Zeichenerklärung
Inhaltsverzeichnis Thema Seite Allgemeine Sicherheitshinweise EG-Konformitätserklärung 2.1 Maschinenrichtlinie Technische angaben 3.1 Hinweise zum Gebrauch Installationsbeispiel Abmessungen Hauptkomponenten Mechanische Installation Bauminstallation Baumauswuchtung Wahl der Öffnungsrichtung Einstellung der Endschalter (nur QIK4E) Elektrische Anschlüsse Regelmäßiger Wartungsplan Bedienungsanleitung Zeichenerklärung Dieses Symbol verweist auf Anweisungen oder Hinweise zur Sicherheit, auf die beson- ders geachtet werden muss. -
Seite 66: Allgemeine Sicherheitshinweise
1. Allgemeine Sicherheitshinweise Das vorliegende Installationshandbuch ist ausschließlich für das Fachpersonal bestimmt. Die Montage, elektrischen Anschlüsse und Einstellungen sind unter Beachtung der Mon- tageanweisung und Einhaltung der geltenden Normen auszuführen. Lesen Sie die Anleitungen vor der Montage des Produktes aufmerksam durch. Eine fehlerhafte Montage kann zu Verletzungen und Sachschäden führen. -
Seite 67: Eg-Konformitätserklärung
2. EG-Konformitätserklärung (Richtlinie 2006/42/EG, Anhang II-B) Der Hersteller Entrematic Group AB mit Sitz in Lodjursgatan 10, SE-261 44 Landskrona, Schwe- erklärt, dass die motorbetriebene Schranke Typ Ditec QIK4E-QIK7EH-QIK7YEH den wesent- lichen Anforderungen der nachstehenden EG-Richtlinien entspricht: - Richtlinie über die Elektromagnetische Verträglichkeit 2004/108/EG;... -
Seite 68: Technische Angaben
3. Technische angaben QIK4E QIK7EH - QIK7YEH Stromversorgung 230 V~ 50 Hz 230 V~ / 50/60 Hz Stromaufnahme 1,5 A Sicherung F1,6A F1,6A Drehmoment 90 Nm 70 Nm Dämmklasse Klasse 1 Klasse 1 Öffnungszeit 4 s/90° 2÷6 s/90° Schließzeit 4 s/90° 2÷6 s/90°... -
Seite 69: Installationsbeispiel
4. Installationsbeispiel Bez. Code Beschreibung QIK4E Schrankengehäuse QIK7EH Schrankengehäuse QIK7YEH Schrankengehäuse aus Edelstahl QIKZ Befestigungsauflage für Schrankengehäuse QIKB37 Elliptischer Baum 3700 mm QIKB50 Elliptischer Baum 5000 mm QIKB60 Elliptischer Baum 6000 mm QIKSN Gelenk für elliptischen Baum QIKBG Verbindung für elliptischen Baum QIKLUX Beleuchtungssatz für Baum QIKC... -
Seite 70: Abmessungen
5. Abmessungen PL = min 1300 - max 5800... -
Seite 71: Hauptkomponenten
6. Hauptkomponenten QIK4E QIK7EH QIK7YEH Bez. Code Beschreibung Motor 24 V mit Encoder Motor 230 V~ Einstellung mechanischer Anschlag Schlüsselentriegelung QIKM1 Graue Feder QIKM2 Grüne Feder QIKM3 Rote Feder Ø38 mm QIKM4 Rote Feder Ø51 mm Elektronische Steuerung Endschalter Gleiter für Endschalter... -
Seite 72: Mechanische Installation
7. Mechanische Installation Alle Maße sind in mm ausgedrückt, wenn nicht anders angegeben. Ø60 Ø12,5 Sollte am vorhandenen Bodenbelag keine robuste und stabile Befestigung möglich sein, sind eine Bodenplatte mit versenkten Fundamentankern und die Grundplatte QIKZ vorzusehen, die nivelliert und sauber sein muss. Elemente aus Eisen oder einem anderen Metall durch die Fundamentanker führen, um die Anker an der Betonbewehrung zu fixieren. -
Seite 73: Bauminstallation
8. Bauminstallation nur PL≥4800mm - Die Baumlänge auf das Maß L=PL+275 mm kürzen. - Den Baum wie in der Abbildung dargestellt installieren. -
Seite 74: Baumauswuchtung
9. Baumauswuchtung - Den Antrieb wie auf Seite 80 angegeben entriegeln und den Baum in die senkrechte Öffnungs- stellung bringen. - Die Feder je nach gewählter Öffnungsrichtung an der richtigen Stelle befestigen wie auf Seite 75 angegeben. - Die Feder mit den darüber angebrachten Muttern spannen (siehe Bez [B] Seite 75) bis der Baum in der Position 5°-30°... -
Seite 75: Wahl Der Öffnungsrichtung
10. Wahl der Öffnungsrichtung QIKM1 (grau) ≥ 190 mm QIKM2 (grün) ≥ 190 mm QIKM3 (rot Ø38) ≥ 220 mm QIKM4 (rot Ø51) ≥ 220 mm Öffnung nach rechts Öffnung nach links DIP2=OFF [E1A] DIP2=ON [E1A] DIP2A=OFF [EL31R] DIP2A=ON [EL31R] 85 Nm - Wählen Sie die Öffnungsrichtung wie in der Abbildung angegeben. -
Seite 76: Einstellung Der Endschalter (Nur Qik4E)
11. Einstellung der Endschalter (nur QIK4E) - Stellen Sie die Öffnungs- und Schließposition des Baums über die entsprechenden Schrauben [A] ein. - Stellen Sie die Auslösung der Öffnungs- und Schließendschalter mit den entsprechenden Nocken [C] in der Weise ein, dass sie ca. 3 mm vor dem mechanischen Anschlag [B] aktiviert werden. -
Seite 77: Regelmäßiger Wartungsplan
13. Regelmäßiger Wartungsplan Führen Sie die nachstehenden Arbeitsschritte und Überprüfungen alle 6 Monate durch, je nachdem wie oft der Antrieb verwendet wird. Unterbrechen Sie die 230 V~Stromversorgung und entfernen Sie die Akkus (falls vorhanden): Reinigen und ölen Sie die Hebelwerke und kontrollieren Sie, ob die Muttern und Schrauben alle gut angezogen sind. -
Seite 79: Bedienungsanleitung
Bedienungsanleitung Allgemeine Sicherheitshinweise Diese Hinweise sind ein wichtiger Bestandteil des Produkts und dem Betreiber auszu- händigen. Lesen Sie sie aufmerksam durch, denn sie liefern wichtige Informationen zur Sicherheit bei Installation, Gebrauch und Wartung. Bewahren Sie diese Anleitungen auf und geben Sie diese an mögliche Mitbenutzer der Anlage weiter. -
Seite 80: Anweisungen Zur Manuellen Entriegelung
Akkus (falls vorhanden) entfernt werden. Bei Problemen, für Fragen und/oder Informationen wenden Sie sich bitte an den Kun- dendienst. Stempel des Installateurs Bediener Datum des Eingriffs Unterschrift des Technikers Unterschrift des Auftraggebers Durchgeführter Eingriff Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.ditecentrematic.com... - Seite 81 Alle Rechte an diesem Material sind ausschließliches Eigentum von Entrematic Group AB. Obwohl der Inhalt die- ser Publikation mit größter Sorgfalt erstellt wurde, kann Entrematic Group AB keinerlei Haftung für Schäden übernehmen, die durch mögliche Fehler oder Auslassungen in dieser Publikation verursacht wurden. Wir be- halten uns das Recht vor, bei Bedarf Änderungen ohne jegliche Vorankündigung vorzunehmen.
