Inhaltszusammenfassung für National Geographic EQ 76/700

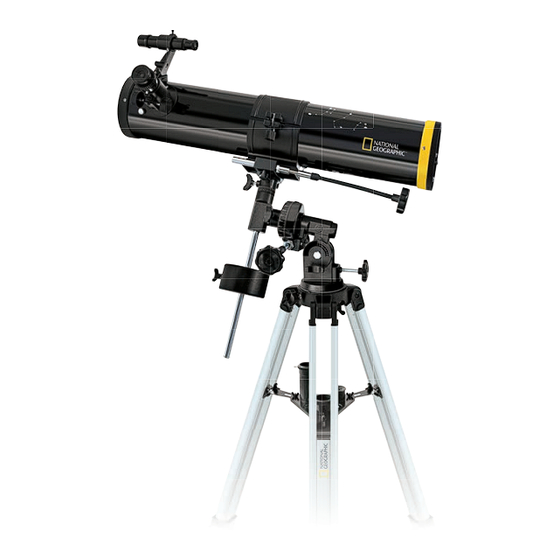

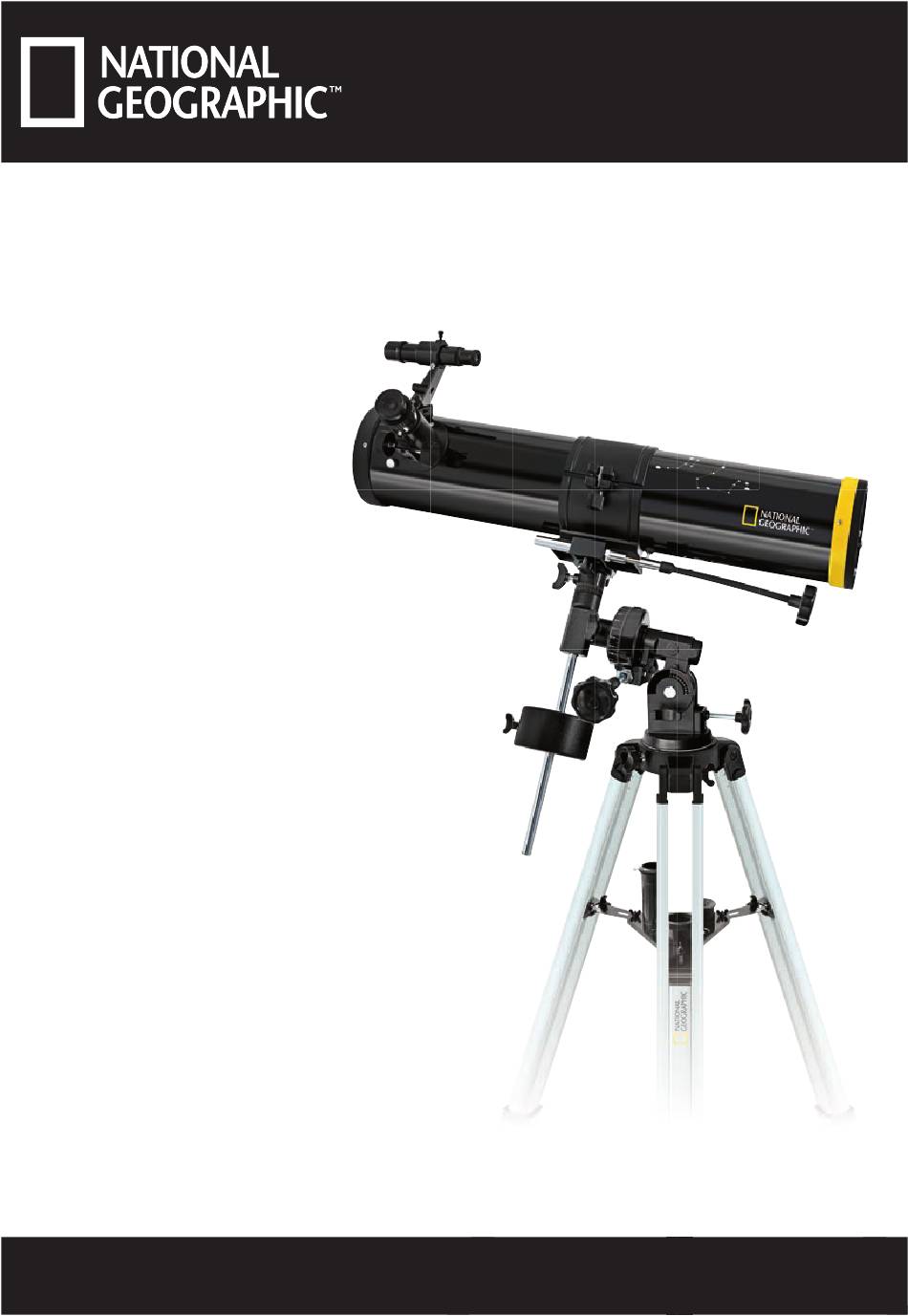

- Seite 1 76/700 REFLEKTOR TELESKOP EQ Bedienungsanleitung Art.Nr: 9454103...
- Seite 2 Teile - Aufbau Teleskop-Tubus (OTA) Zubehörablage Sucherfernrohr Befestigungsschrauben (Ablage) Justierschrauben (Sucherfernrohr) Stativbeine Sucherfernrohr-Einschub Griffe zur Feineinstellung ...
-
Seite 3: Teile - Zubehör
Okulare Sucherfernrohr 5x24 3-fache Barlow-Linse 1,5-fache Umkehrlinse Mondfi lter Astronomie-Software zum Herunterladen Teile - Zubehör Okulare: 8/12.5/30 mm Sucherfernrohr 5x24 3-fache Barlow-Linse Smartphone-Halterung 1,5-fache Umkehrlinse Mondfilter Astronomie-Software zum ... - Seite 4 1. Allgemeines/Standort: Bevor Sie mit dem Aufbau beginnen, wählen Sie einen geeigneten Standort für Ihr Teleskop. Es wird Ihnen helfen, wenn Sie dieses Gerät an einem Ort aufbauen, an dem Sie gute Sicht auf den Himmel, einen stabilen Untergrund und genügend Platz haben. Nehmen Sie zuerst alle Teile aus der Verpackung.
- Seite 5 4. Aufbau - Zubehörablage: Halten Sie die Zubehörablage (10) an die Stativhalterungen der Stativbeine. Schrauben Sie die drei Flügelmuttern (X) von unten durch die Halterungen in die Zubehörablage handfest an. 5. Aufbau - Montierung Zuerst die Halterung (9) vorbereiten. Dazu das Gegengewicht auf die Gegengewichtsstange (17) ...
- Seite 6 7. Aufbau - Sucherfernrohr: Schieben Sie zunächst das Sucherfernrohr (2), wie angegeben, in den Sucherhalter. Ziehen Sie dann die Einstellschrauben (3) vorsichtig an, damit der Sucher nicht herausfällt. 8. Aufbau - Griffe zur Feineinstellung: Die Griffe zur Feineinstellung (13) müssen an der Halterung (X) befestigt werden, um die Deklination und die Rektaszensionsachse exakt und fein einzustellen.
- Seite 7 10. Okulareinstellung: Drei Okulare werden bei diesem Teleskop als Standardzubehör mitgeliefert. Sie können entscheiden, welche Vergrößerung Sie für Ihr Teleskop verwenden möchten, indem Sie die Okulare austauschen. Vor dem Einsetzen des Okulars müssen Sie die Staubschutzkappe aus dem Okulareinschub (6) entfernen. Lösen Sie die Schraube (X) am Okulareinschub und setzen Sie das Okular 30 mm ein.
- Seite 8 Handhabung der Halterung Befestigungs- und Justierschraube für die OTA-ring (Tubusring / Rohrschelle) Breitengradachse Fokussierrad Gegengewicht Skala der Deklinationsachse Befestigungsschraube der Rektaszensionsachse Befestigungsschraube der Deklinationsachse Einstellung zur Rektaszension Feineinstellung der Deklinationsachse Feineinstellung der Rektaszensionsachse Skala der Breitengrad-Achse Befestigungsschraube horizontale Ausrichtung...
- Seite 9 13. Handhabung - Vorbereitung: Ein dunkler Ort ist für die meisten Beobachtungen sehr wichtig, da störende Lichter Ihre Nachtsicht beeinträchtigen können. Nicht aus geschlossenen Räumen beobachten. Wir empfehlen, Ihr Teleskop mindestens 30 Minuten vor Beginn der Beobachtung aufzustellen, um einen Temperaturausgleich zu ermöglichen. Sie sollten auch darauf achten, dass das Teleskop auf einem stabilen und ebenen Boden steht.
- Seite 10 16. Handhabung - Breitengrad: Stellen Sie nun die Breitengrad-Achse (F) (Polhöhe) ein, indem Sie die Justierschraube (G) lösen. Ändern Sie den Winkel mit Hilfe der Justierschraube (G). Der Grad, in dem Sie die Achse einstellen, hängt vom Breitengrad Ihrer Position ab (z.B. Berlin 52°, München 48°, Hamburg 53°, Köln 51°, Frankfurt/Main 50°).
- Seite 11 Die Feinausrichtung erfolgt mit Hilfe des Sucherfernrohrs. Schauen Sie durch das Sucherfernrohr und zentrieren Sie Polaris in der Mitte des Suchers. Verwenden Sie die Griffe zur Feineinstellung der Rektaszensionsachse (K) und der Deklinationsachse (E) für Feineinstellungen. Hinweis: Der Deklinationsgriff (E) ist nur bis maximal ca.
- Seite 12 20. Handhabung - Zubehör: Ihr Teleskop wird mit 3 Okularen geliefert. Durch den Austausch der Okulare können Sie die Vergrößerung Ihres Teleskops verändern. Hinweis: Brennweite / Okular Vergrößerung 700 mm / 30 mm 23 x Verwendung der Umkehrlinse 1,5x: 700 mm / 8 mm 87.5x x 1.5 = 131x...
- Seite 13 23. Handhabung - Pflege: Ihr Teleskop ist ein hochwertiges optisches Instrument. Das Teleskop darf nicht mit Staub oder Feuchtigkeit in Berührung kommen. Sollten dennoch Schmutz oder Staub mit Ihrem Teleskop in Berührung gekommen sein, sollten Sie es zunächst mit einer weichen Bürste entfernen und dann die verschmutzte Position mit einem weichen Tuch reinigen.
- Seite 14 Technische Daten: Fehlerbehebung: Brennweite: ....700 mm Fehler: Hilfe: Spiegeldurchmesser: ..76 mm Kein Bild Staub entfernen - Staubschutzkappe aus Zubehör: Objektive Öffnung.
-
Seite 15: Garantie & Service
Okular: Ein Okular ist ein Betrachtungssystem, das aus einer oder mehreren Linsen besteht. Mit einem Okular wird das im Brennpunkt einer Linse entstehende scharfe Bild aufgenommen und nochmals vergrößert. Vergrößerung: Die Vergrößerung entspricht dem Unterschied zwischen der Betrachtung mit bloßem Auge und der Betrachtung durch ein Vergrößerungsgerät (z.B. - Seite 16 © 2019 National Geographic Partners LLC. All rights reserved. NATIONAL GEOGRAPHIC KIDS and Yellow Border Design are trademarks of the National Geographic Society, used under license. Visit our website: www.nationalgeographic.com Bresser GmbH Gutenbergstraße 2 DE-46414 Rhede Germany www.bresser.de Irrtümer und technische Änderungen vorbehalten.
