6

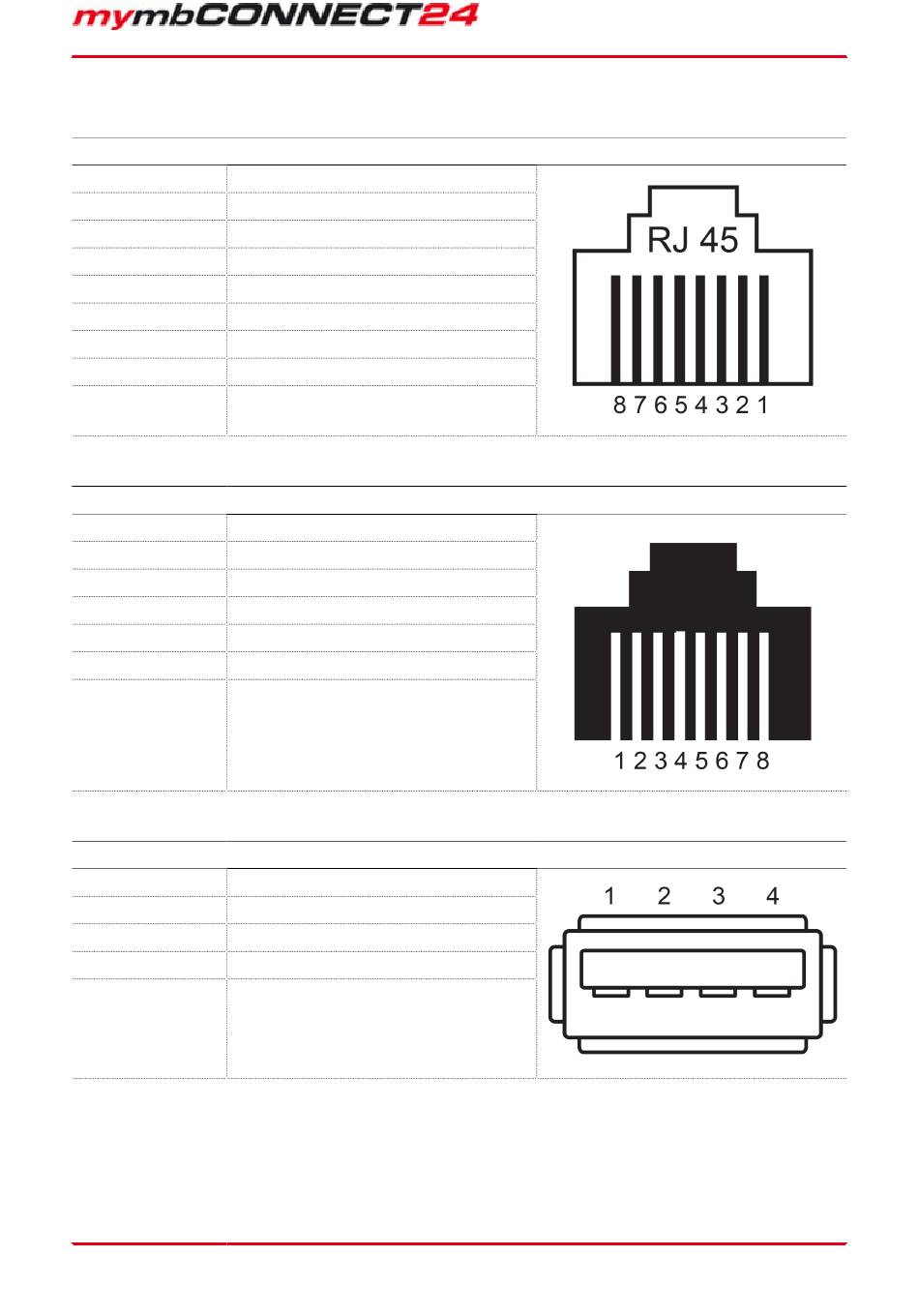

Schnittstellenbelegungen
Anschlussbelegung der RJ45-Schnittstelle
Pin
Signal
1
Data Set Ready (DSR)
2
Request to Send (RTS)
3
Ground (GND)
4
Transmit Data (TXD)
5
Receive Data (RXD)
6
Data Carrier Detect (DCD)
7
Clear to Send (CTS)
8
Data Terminal Ready (DTR)
Anschlussbelegung LAN-, VPN- und WAN-Schnittstelle
Pin
Signal
1
TX+
2
TX-
3
RX+
4
nicht belegt
5
nicht belegt
6
RX-
Anschlussbelegung USB-Schnittstelle
Pin
Signal
1
VCC (+5V)
2
-Data
3
+Data
4
GND
Schnittstellenbelegungen | Seite 9 von 20
