Kalibrierung des Touchscreens

Am Touchscreen ist an der zuletzt gewählten
Stelle ein Cursor zu sehen. Wenn der Cursor
nicht an dieser Stelle angezeigt wird, muss der
Touchscreen möglicherweise neu kalibriert
werden.
Hinweis: Eine Kalibrierung des Touchscreens ist
nicht erforderlich, wenn der Cursor am
Bildschirm wie erwartet angezeigt wird.
Zur Neukalibrierung des Touchscreens:
1. Schalten Sie die Cruizer II-Konsole ein.
2. Tippen Sie auf den Cruizer II-Startbildschirm,
sobald dieser angezeigt wird.
Hinweis: Der Startbildschirm ist ca. 3 Sekunden lang zu sehen.
3. Der erste Kalibrierungswert wird angezeigt. Tippen Sie kurz auf die Mitte des Zielwerts
und lassen Sie die Schaltfläche dann wieder los.
4. Der Benutzer muss bei allen vier darauffolgenden Werten auf die Mitte des Zielwerts
tippen. Wenn die Kalibrierung nicht durchgeführt wird, erscheint wieder der erste Wert
und der Benutzer muss neuerlich alle Zielwerte auswählen.
5. Nach Kalibrierung aller Werte wird die Cruzer II-Konsole ganz normal gestartet.
Hinweis: Wenn die Touchscreen-Kalibrierung nicht abgeschlossen werden kann oder der
Cursor auch nach der Kalibrierung nicht richtig angezeigt wird, wenden Sie sich
zwecks Hilfestellung an einen lokalen Raven-Händler.

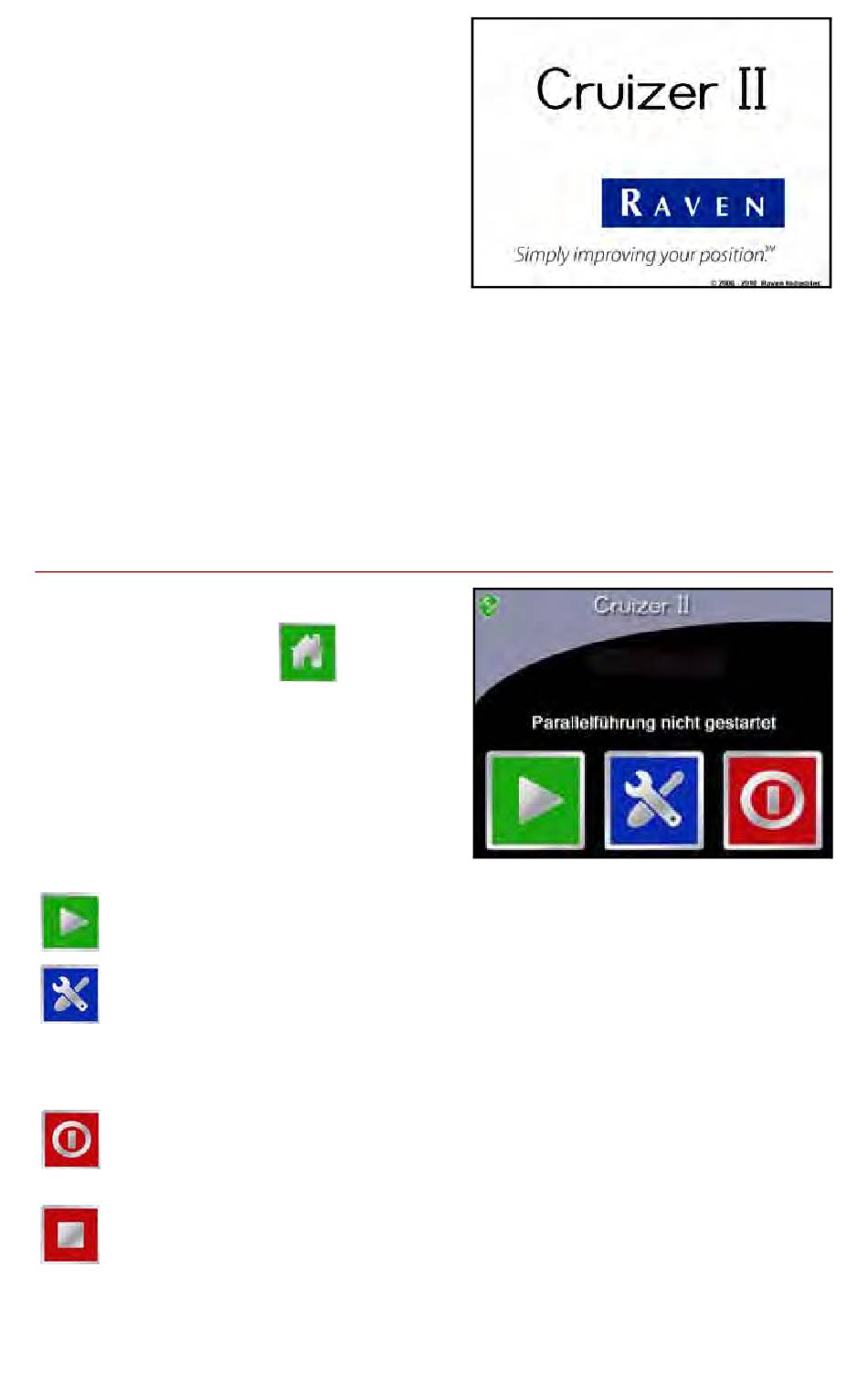

Home-
Bildschirm
Rechts oben auf dem
aktuelle Firmware-Version der Cruizer II-Konsole
angezeigt.
Symbole auf dem Home-
Bildschirm
Tippen Sie im Home- Bildschirm
folgenden Symbole, um:
Einen Auftrag zu starten – Starten Sie einen neuen Auftrag, setzen Sie einen
zuvor gespeicherten Auftrag fort oder kehren Sie zum Spurführungsbildschirm
zurück, um einen gerade bearbeiteten Auftrag anzuzeigen.
Werkzeugmenü – Für den Zugriff auf das Werkzeugmenü. Auf das
Werkzeugmenü
Hinweis: Einige Einstellungen oder Menübildschirme können nicht aufgerufen
werden, wenn ein Auftrag bearbeitet wird. Vor dem Starten von
Aufträgen wird empfohlen, alle Einstellungen zu überprüfen, um eine
ordnungsgemäße Konfiguration der Konsole sicherzustellen.
Abschalten – Zum Abschalten der Cruizer II-Konsole. Das Abschalt-Symbol wird
immer dann angezeigt, wenn die Konsole eingeschaltet oder die Spurführung nicht
aktiv ist. Schalten Sie die Konsole ab, bevor Sie den Netzschalter auf „Aus"
setzen.
Auftrag beenden – Zum Beenden eines offenen Auftrags. Bei aktiver Spurführung
erscheint das Symbol für „Auftrag beenden" im
6
Home- Bildschirm
auf die
kann nur über den
wird die
Home- Bildschirm
Home-
Cruizer II™ Bedienungsanleitung
zugegriffen werden.
Bildschirm.
