Einrichtung der Abschnitte

Bei der Konfiguration von Abschnitten werden die programmierten Antennen-
Abstandswerte dafür herangezogen, um die Position der einzelnen Abschnitte in Bezug auf
die GPS-Antenne zu bestimmen.
Hinweis: Die Abstände für die Abschnitte müssen zur Mitte der einzelnen Abschnittsbreiten
gemessen werden. Siehe
ziehen Sie zur Bestimmung der Abstandswerte der einzelnen Abschnitte dieselbe
Messmethode heran wie bei der Bestimmung der Spurführungsbreite.
Wenn die GPS-Antenne versetzt wird oder die Abstandswerte geändert werden, müssen
Sie vor dem Starten oder Fortsetzen eines Feldvorganges die Abschnittseinstellungen auf
ihre Richtigkeit überprüfen. Zur Festlegung von Abschnitten zur automatischen
Abschnittskontrolle:
1. Wählen Sie im
Werkzeugmenü
Hinweis: Das Abschnittssymbol wird im Werkzeugmenü nur dann angezeigt, wenn der
Cruizer II im CAN-Bus den AccuBoom-Knoten erkennt. Sofern die entsprechende
Hardware installiert wurde, siehe
Seite 35 für die Problemlösung in Bezug auf den Knoten.

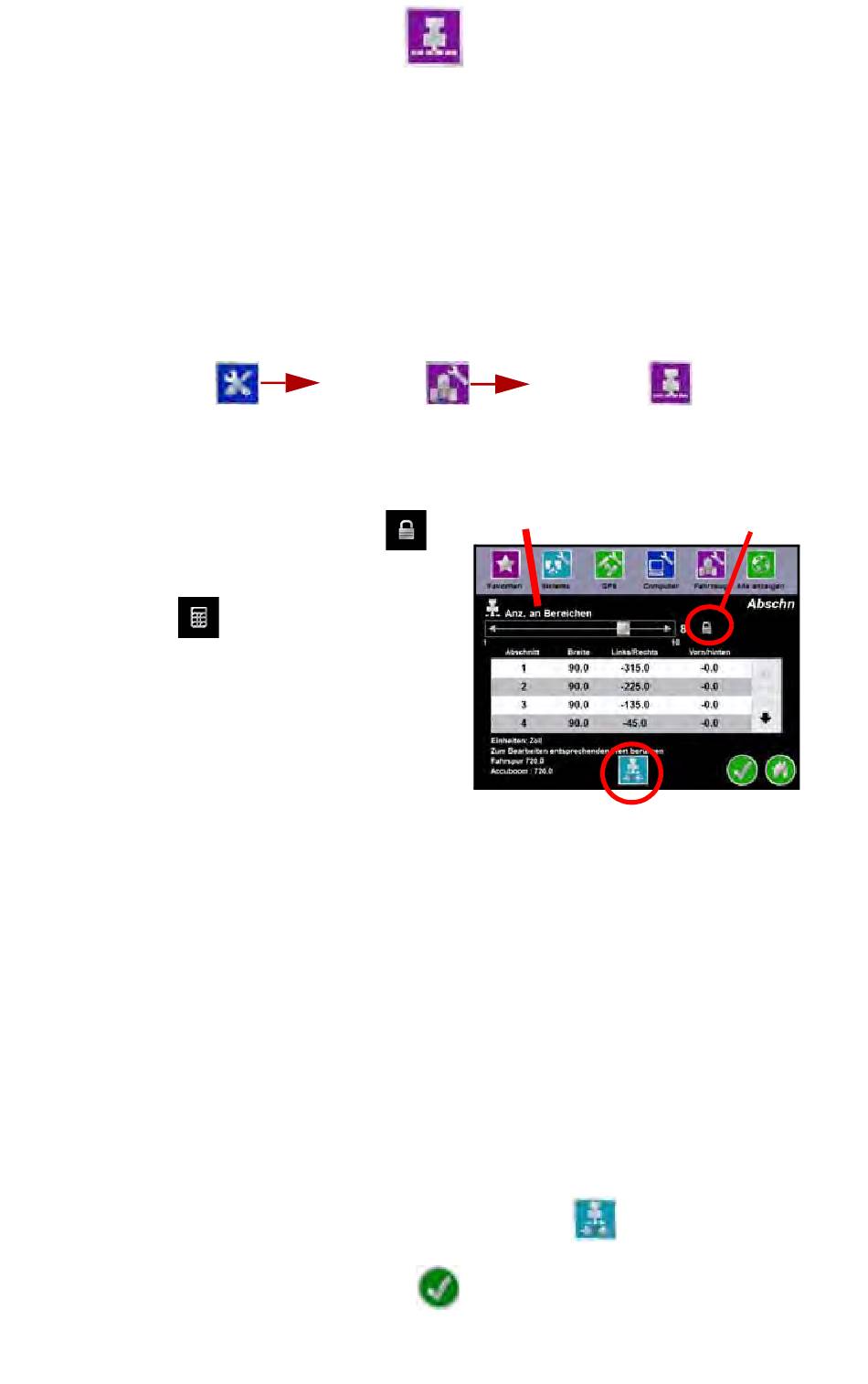

2. Tippen Sie auf Einrichtungssperre
und legen Sie mit dem Schieberegler
unter Anz. der Abschnitte oder mithilfe
der Tastatur
verfügbaren Abschnitte (maximal 10) fest.
Der Cruizer II dividiert nun automatisch
die konfigurierte Spurbreite durch die
Anzahl der gewählten Abschnitte.
3. Die Liste mit den konfigurierten
Abschnitten wird unterhalb des
Schiebereglers, der zur Festlegung der
Anz. der Abschnitte dient, angezeigt.
Diese Liste wird bei Änderung der
Abschnittsanzahl automatisch aktualisiert. Die Einstellungen weiterer Abschnitte
können gegebenenfalls mit dem Auf-/Abwärtspfeil angezeigt werden.
Hinweis: Der Abschnitt 1 entspricht dem ganz linken Abschnitt (Sicht aus der Fahrerkabine
nach vorne) in einer standardmäßigen Auslegerkonfiguration.
4. Tippen Sie auf einen der angezeigten Abschnittswerte (Breite, links/rechts oder vorne/
hinten) und geben Sie mithilfe der angezeigten Tastatur für den Abschnitt einen neuen
Wert ein.
Hinweis: Links unten im Bildschirm „Abschnitte" werden die festgelegte Spurbreite und die
gesamte Breite des AccuBoom-Abschnitts angezeigt.
Zur Eingabe einer anderen Gesamtbreite für den Abschnitt tippen Sie auf die
angezeigte AccuBoom-Breite. Der Cruizer II dividiert nun automatisch die neue
Breite durch die Anzahl der gewählten Abschnitte. In einer standardmäßigen
Auslegerkonfiguration sollten die gesamte Spurbreite und die Gesamtbreite aller
AccuBoom-Abschnitte gleich groß sein.
5. Tippen Sie unten am Bildschirm auf Mittlere Abschnitte
Abschnitte von Anfang bis Ende um die Spurmitte zu zentrieren.
6. Tippen Sie auf das Symbol Bestätigen
speichern und zum
