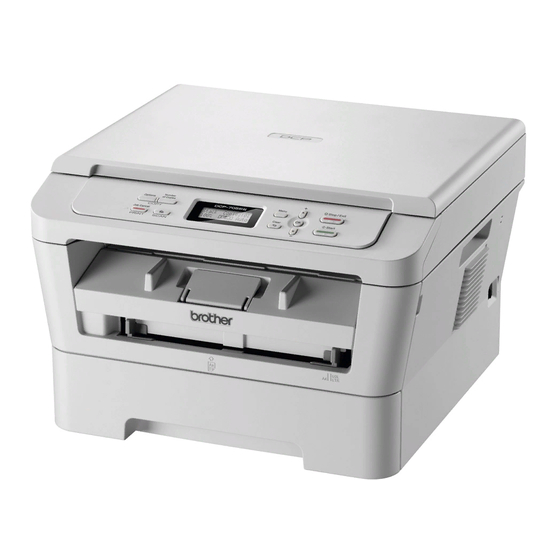

Brother DCP-7055W Installationshandbuch
  1. Anleitungen
  2. Marken
  3. Brother Anleitungen
  4. Drucker
  5. DCP-7055W
  6. Installationshandbuch

Brother DCP-7055W Installationshandbuch

Vorschau anzeigen Andere Handbücher für DCP-7055W:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
Inhalt
37
Inhaltsverzeichnis

Quicklinks

Installationsanleitung
Hier beginnen
Lesen Sie die Broschüre zu Sicherheitshinweisen und Vorschriften, bevor Sie das Gerät in Betrieb nehmen. Lesen
Sie anschließend diese Installationsanleitung für eine korrekte Einrichtung und Installation.
Sie finden die Installationsanleitung auch in anderen Sprachen unter http://solutions.brother.com/.
1
Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang
Funktionstasten-Beschriftung
(für die Schweiz)
Installationsanleitung
WARNUNG
Zur Verpackung Ihres Gerätes wurden Plastikbeutel verwendet. Plastikbeutel sind kein Spielzeug. Um
Erstickungsgefahr zu vermeiden, halten Sie diese Plastikbeutel bitte von Babys und Kindern fern und
entsorgen Sie sie sachgerecht.
WARNUNG weist auf eine potentiell gefährliche Situation hin, die bei
Nichtvermeidung zu schweren oder tödlichen Verletzungen führen kann.
VORSICHT weist auf eine potentiell gefährliche Situation hin, die bei
Nichtvermeidung zu leichten oder mittelschweren Verletzungen führen kann.
Installations-CD-ROM,
Dokumentations-CD-ROM
Sicherheitshinweise und
Vorschriften
DCP-7055W / DCP-7057W /
DCP-7070DW
Trommeleinheit mit Tonerkassette
(vorinstalliert)
Netzkabel
GER/AUS/SWI-GER Version 0
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Brother DCP-7055W

Inhaltszusammenfassung für Brother DCP-7055W

  • Seite 1 Lesen Sie die Broschüre zu Sicherheitshinweisen und Vorschriften, bevor Sie das Gerät in Betrieb nehmen. Lesen Sie anschließend diese Installationsanleitung für eine korrekte Einrichtung und Installation. Sie finden die Installationsanleitung auch in anderen Sprachen unter http://solutions.brother.com/. WARNUNG weist auf eine potentiell gefährliche Situation hin, die bei Nichtvermeidung zu schweren oder tödlichen Verletzungen führen kann.
  • Seite 2 VORSICHT CAUTION Wenn Sie das Gerät umstellen möchten, fassen Sie es an den seitlichen Handgriffen unterhalb des Scanners an. Fassen Sie das Gerät beim Anheben und Umstellen NICHT an seiner Unterseite an. Hinweis • Halten Sie einen Mindestabstand um das Gerät ein, wie in der Abbildung gezeigt. 350 mm 90 mm 100 mm...
  • Seite 3 Entfernen Sie das Ziehen Sie das Gummiband von der Trommel Verpackungsmaterial vom Gerät WICHTIG Schließen Sie das Netzkabel noch NICHT an. Entfernen Sie das Verpackungsband vom Gehäuse des Gerätes und die Folie vom Scannerglas. Öffnen Sie die vordere Abdeckung. Ziehen Sie an der Papierlasche, um die Schutzmaterialien wie in der Abbildung gezeigt zu entfernen.
  • Seite 4 Schütteln Sie sie vorsichtig einige Male hin und Legen Sie Papier in die her, um den Toner gleichmäßig zu verteilen. Papierkassette ein Ziehen Sie die Papierkassette ganz aus dem Gerät heraus. Setzen Sie die Trommeleinheit mit der Tonerkassette wieder in das Gerät ein. Halten Sie den grünen Hebel der jeweiligen Papierführung gedrückt und verschieben...

  • Seite 5: Schließen Sie Das Netzkabel An

    Befestigen Sie die Fächern Sie den Papierstapel gut auf, um Papierstaus und Fehler beim Einzug zu Funktionstasten- vermeiden. Beschriftung (nur für die Schweiz) Öffnen Sie die Vorlagenglas-Abdeckung. Befestigen Sie die Funktionstasten- Beschriftung für Ihre Sprache am Gerät. Legen Sie Papier in die Kassette ein und beachten Sie dabei: ...
  • Seite 6 Wählen Sie Ihr Land aus Wählen Sie Ihre Sprache Vergewissern Sie sich, dass der Netzstecker Nach dem Neubooten des Gerätes erscheint die folgende Meldung im Display: angeschlossen und die Stromversorgung eingeschaltet ist. Sprache wählen Drücken Sie OK. OK drücken Drücken Sie OK. Set Country Press OK Key Drücken Sie a oder b, um Ihre Sprache zu...

  • Seite 7: Für Nutzer Des Usb-Anschlusses

    : gehen Sie zu Seite 12 Macintosh, gehen Sie zu Seite 15 Für ein Wireless-Netzwerk ® Windows und Macintosh: gehen Sie zu Seite 17 Hinweis Sie können die neuesten Treiber und Dienstprogramme für Ihr Gerät vom Brother Solutions Center unter http://solutions.brother.com/ herunterladen.
  • Seite 8 Sprache. • Schließen Sie alle Anwendungen. • Die Bildschirme können je nach Hinweis verwendetem Betriebssystem variieren. Wenn der Brother-Bildschirm nicht automatisch erscheint, gehen Sie zu Arbeitsplatz (Computer), doppelklicken Sie auf das CD-ROM- Hinweis Symbol und doppelklicken Sie dann auf Die Installations-CD-ROM enthält ScanSoft™...
  • Seite 9 Der Druckertreiber für XML Paper Specification ® ® ist der für Windows Vista und Windows 7 am besten geeignete Treiber, um aus Anwendungen zu drucken, die das Dokumentenformat XML Paper Specification verwenden. Den neuesten Druckertreiber können Sie vom Brother Solutions Center unter http://solutions.brother.com/ herunterladen.
  • Seite 10 Aktualisieren Sie Ihr System auf Mac OS X 10.4.11 - 10.6.x. (Die neuesten Treiber und Informationen zu Mac OS X, das Sie verwenden, erhalten Sie unter http://solutions.brother.com/.) Schließen Sie das USB-Kabel am USB- Anschluss ( ) Ihres Gerätes an und Hinweis schließen Sie dann das Kabel an Ihrem...
  • Seite 11 Texterkennungsfunktion im Brother ControlCenter2 zur Verfügung. Sie können mit dem Presto! PageManager auch Fotos und Dokumente einfach einscannen und verwalten. Klicken Sie im Brother-Support-Bildschirm auf das Symbol Presto! PageManager und folgen Sie den Anweisungen auf dem Bildschirm. Die Installation ist nun Fertig abgeschlossen.

  • Seite 12: Verkabeltes Netzwerk

    2000 (SP4 oder höher): Wenn Hinweis der Download-Bildschirm von ScanSoft™ PaperPort™ 11SE während der Installation der Wenn der Brother-Bildschirm nicht automatisch MFL-Pro Suite angezeigt wird, folgen Sie den erscheint, gehen Sie zu Arbeitsplatz (Computer), doppelklicken Sie auf das CD-ROM- Anweisungen auf dem Bildschirm.
  • Seite 13 Kontrollkästchen und klicken Sie auf Installieren, um die Installation korrekt abzuschließen. • Falls während der Software-Installation eine Fehlermeldung erscheint, starten Sie die Installationsprüfung unter Start/Alle Programme/Brother/ DCP-XXXX LAN (DCP-XXXX steht für den Namen Ihres Modells). ® Wenn Sie die Windows -Firewall nicht...
  • Seite 14 Der Druckertreiber für XML Paper Specification ® ® ist der für Windows Vista und Windows 7 am besten geeignete Treiber, um aus Anwendungen zu drucken, die das Dokumentenformat XML Paper Specification verwenden. Den neuesten Druckertreiber können Sie vom Brother Solutions Center unter http://solutions.brother.com/ herunterladen.
  • Seite 15 Für Nutzer von Mac OS X 10.4.10: Aktualisieren Sie Ihr System auf Mac OS X 10.4.11 - 10.6.x. (Die neuesten Treiber und Informationen zu Mac OS X, das Sie verwenden, erhalten Sie unter http://solutions.brother.com/.) Ziehen Sie die Schutzkappe vom LAN- Anschluss ( ) ab. Hinweis Es kann einige Minuten dauern, bis die Installation abgeschlossen ist.
  • Seite 16 • Klicken Sie im folgenden Fenster auf OK. Presto! PageManager auch Fotos und Dokumente einfach einscannen und verwalten. Klicken Sie im Brother-Support-Bildschirm auf das Symbol Presto! PageManager und folgen Sie den Anweisungen auf dem Bildschirm. Geben Sie für Ihren Macintosh unter Computername einen bis zu 15 Zeichen langen Namen ein und klicken Sie auf OK.

  • Seite 17: Für Benutzer Eines Wireless-Netzwerkes

    Netzwerkeinstellungen (LAN) zurücksetzen, bevor Sie die Wireless-Einstellungen erneut konfigurieren können. 1. (Für DCP-7055W / DCP-7057W) Drücken Sie auf Ihrem Gerät Menü und wählen Sie dann mit a oder b die Option 3.Netzwerk. Drücken Sie OK. (Für DCP-7070DW) Drücken Sie auf Ihrem Gerät Menü und wählen Sie dann mit a oder b die Option 4.Netzwerk.
  • Seite 18 * Der Netzwerkschlüssel wird eventuell auch als Kennwort, Sicherheitsschlüssel oder Verschlüsselungscode bezeichnet. WICHTIG Bitte wenden Sie sich nur an Ihren Brother Service-Partner, wenn Sie die Wireless- Sicherheitsinformationen kennen. Wir können Ihnen beim Herausfinden der Sicherheitseinstellungen Ihres Netzwerkes leider nicht behilflich sein.
  • Seite 19 Wireless-Netzwerkeinstellungen Ihres Wireless Access Points/Routers in der nachstehenden Tabelle. WICHTIG Bitte wenden Sie sich nur an Ihren Brother Service-Partner, wenn Sie die Wireless- Sicherheitsinformationen kennen. Wir können Ihnen beim Herausfinden der Sicherheitseinstellungen Ihres Netzwerkes leider nicht behilflich sein.

  • Seite 20: Wireless-Einstellungen Konfigurieren

    Netzwerk-Ports hinzufügen können.  Zum Scannen im Netzwerk fügen Sie den Hinweis UDP-Port 54925 hinzu. Wenn der Brother-Bildschirm nicht automatisch  Wenn weiterhin Probleme mit der erscheint, gehen Sie zu Arbeitsplatz (Computer), Netzwerkverbindung auftreten, fügen Sie doppelklicken Sie auf das CD-ROM-Symbol und den UDP-Port 137 hinzu.
  • Seite 21 Für Benutzer eines Wireless-Netzwerkes Wählen Sie Vorübergehende Verwendung Hinweis eines USB-Kabels (empfohlen) und klicken • Wenn die Liste leer ist, vergewissern Sie sich, Sie dann auf Weiter. dass der Access Point mit Strom versorgt ist und dass er die SSID sendet. Überprüfen Sie dann, ob das Gerät nahe genug am Access Point steht, so dass eine drahtlose Kommunikation möglich ist.
  • Seite 22 Für Benutzer eines Wireless-Netzwerkes Klicken Sie auf Weiter. Die Einstellungen werden an Ihr Gerät gesendet. Hinweis • Wenn Sie auf Abbrechen klicken, bleiben die Einstellungen unverändert. • Wenn Sie die Einstellungen für die IP-Adresse Ihres Gerätes manuell vornehmen möchten, klicken Sie auf IP-Adresse ändern und geben Sie dann die für Ihr Netzwerk erforderlichen Angaben zur IP-Adresse ein.
  • Seite 23 Einstellungen Ihres Netzwerkes bereit, die Sie zuvor in Schritt 11 auf Seite 18 notiert haben. Geben Sie den in Schritt 11 auf Seite 18 (Für DCP-7055W / DCP-7057W) Drücken Sie notierten Netzwerkschlüssel ein und auf Ihrem Gerät Menü, wählen Sie mit a oder b verwenden Sie dabei a oder b, um den die Option 3.Netzwerk und drücken Sie dann...
  • Seite 24 Mit dieser Funktion wird automatisch ermittelt, welches Verfahren (Wi-Fi Protected Setup oder AOSS™) Ihr Access Point/Router zur Stellen Sie Ihr Brother-Gerät in die Reichweite Konfiguration Ihres Gerätes verwendet. Ihres Access Points/Routers mit Wi-Fi Protected Setup oder AOSS™. Die Reichweite Hinweis kann je nach Umgebung unterschiedlich sein.

  • Seite 25: Problemlösung

    Sie die Wireless-Einstellung an Ihrem Gerät ein. 1. (Für DCP-7055W / DCP-7057W) Drücken Sie auf Ihrem Gerät Menü, wählen Sie mit a oder b die Option 3.Netzwerk und drücken Sie dann OK. Wählen Sie mit a oder b die TS-01 Option 2.Setup-Assist.
  • Seite 26 Die Sicherheitsinformationen (SSID/Netzwerkschlüssel) sind nicht korrekt. Überprüfen Sie noch einmal die SSID- und Sicherheitsinformationen (Netzwerkschüssel). Wenn Ihr Router die WEP-Verschlüsselung verwendet, geben Sie den als ersten WEP- Schlüssel benutzten Schlüssel ein. Ihr Brother-Gerät unterstützt nur die Verwendung des TS-05 ersten WEP-Schlüssels.
  • Seite 27 Für Benutzer eines Wireless-Netzwerkes Fehlercode Empfohlene Lösungen Das Gerät kann keinen Wireless Access Point/Router finden, an dem WPS oder AOSS™ aktiviert ist. Wenn Sie Ihre Wireless-Einstellungen mit WPS oder AOSS™ konfigurieren möchten, müssen sowohl Ihr Gerät als auch der Wireless Access Point/Router entsprechend arbeiten. Vergewissern Sie sich, dass Ihr Wireless Access Point/Router WPS oder AOSS™...

  • Seite 28: Texteingabe Für Wireless-Einstellungen

    Für Benutzer eines Wireless-Netzwerkes Texteingabe für Wireless-Einstellungen Drücken Sie wiederholt a oder b, um ein Zeichen aus der nachstehenden Tabelle zu wählen: Zur Konfiguration der Wireless-Netzwerkeinstellungen (Leerzeichen) " & < > Korrigieren Wenn Sie einen nicht korrekt eingegebenen Buchstaben ändern möchten, drücken Sie Storno. Geben Sie dann das richtige Zeichen ein.

  • Seite 29: Wireless-Netzwerk

    Sprache. verwenden, lesen Sie im Handbuch Ihrer Firewall- oder Antiviren-Software nach, wie Sie die Hinweis folgenden Netzwerk-Ports hinzufügen können. Wenn der Brother-Bildschirm nicht automatisch  Zum Scannen im Netzwerk fügen Sie den erscheint, gehen Sie zu Arbeitsplatz UDP-Port 54925 hinzu.
  • Seite 30 7 am Start/Alle Programme/Brother/ besten geeignete Treiber, um aus DCP-XXXX LAN (DCP-XXXX steht für den Anwendungen zu drucken, die das Namen Ihres Modells). Dokumentenformat XML Paper Specification verwenden. Den neuesten Druckertreiber können Sie vom Brother Solutions Center unter http://solutions.brother.com/ herunterladen.
  • Seite 31 10.4.11 - 10.6.x. (Die neuesten Treiber und Versuchen Sie auf KEINEM der Bildschirme, Informationen zu Mac OS X, das Sie die Installation abzubrechen. verwenden, erhalten Sie unter http://solutions.brother.com/.) Hinweis • Es kann einige Minuten dauern, bis die Installation abgeschlossen ist. Installieren Sie die •...
  • Seite 32 • Klicken Sie im folgenden Fenster auf OK. Presto! PageManager auch Fotos und Dokumente einfach einscannen und verwalten. Klicken Sie im Brother-Support-Bildschirm auf das Symbol Presto! PageManager und folgen Sie den Anweisungen auf dem Bildschirm. Geben Sie für Ihren Macintosh unter Computername einen bis zu 15 Zeichen langen Namen ein und klicken Sie auf OK.

  • Seite 33: Für Netzwerkbenutzer

    Für Netzwerkbenutzer Web Based Management Netzwerk-Konfigurationsbericht (Webbrowser) ausdrucken Der Brother PrintServer ist mit einem Webserver Sie können den Netzwerk-Konfigurationsbericht ausdrucken, um die aktuellen Netzwerkeinstellungen ausgestattet, mit dem sein Status überwacht und zu überprüfen. verschiedene Konfigurationseinstellungen über HTTP (Hyper Text Transfer Protocol) geändert werden können.

  • Seite 34: Weitere Informationen

    Weitere Informationen Brother CreativeCenter Lassen Sie sich inspirieren. Wenn Sie Windows verwenden, doppelklicken Sie auf das Brother CreativeCenter-Symbol auf Ihrem Desktop, um auf eine KOSTENLOSE Website mit vielen Ideen und Materialien für die private und professionelle Nutzung zu gelangen. Mac-Nutzer können über die folgende Webadresse auf das Brother CreativeCenter zugreifen: http://www.brother.com/creativecenter/...

  • Seite 35: Verbrauchsmaterialien

    Verbrauchsmaterialien Wenn Verbrauchsmaterialien ersetzt werden müssen, wird im Display des Funktionstastenfeldes ein entsprechender Fehler angezeigt. Um weitere Informationen zu den Verbrauchsmaterialien für Ihr Gerät zu erhalten, besuchen Sie uns unter http://solutions.brother.com/ oder wenden Sie sich an Ihren Brother- Vertriebspartner. Tonerkassetten Trommeleinheit Standard-Tonerkassette: TN-2010 (Für DCP-7055W)
  • Seite 36 Der Inhalt dieses Handbuches und die technischen Daten dieses Produktes können ohne vorherige Ankündigung geändert werden. Die Firma Brother behält sich das Recht vor, Änderungen bzgl. der technischen Daten und der hierin enthaltenen Materialien ohne vorherige Ankündigung vorzunehmen. Brother übernimmt keine Haftung für Schäden (einschließlich Folgeschäden), verursacht durch das Vertrauen auf diese Materialien, einschließlich aber nicht beschränkt auf Druck- und andere Fehler bezüglich der Veröffentlichung.
