Anlagenbeispiel für den Fachmann

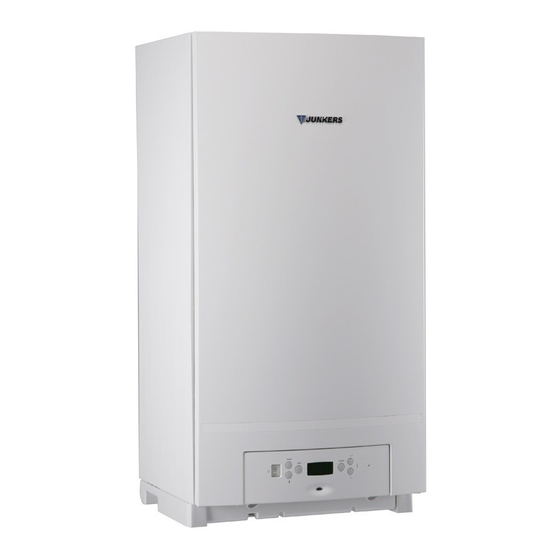

Gas-Brennwertgerät
CerapurMaxx ZBR ...-3
Weitere Anlagenkomponenten:
System-Bedieneinheit CW 400 für außentemperaturgeführte Regelung
Hydraulische Weiche
Ein ungemischter Heizkreis und ein gemischter Heizkreis
CW 400
BC 15
MM 200
5
1
5
1/2
T
T
T
PC1
T1
PC0
T0
ZBR 70/100-3
MC2
T
TC2
PC2
VC2
M
6 720 814 043-01.3T
Werbung
Verwandte Anleitungen für Junkers CerapurMaxx ZBR ...-3 serie
Inhaltszusammenfassung für Junkers CerapurMaxx ZBR ...-3 serie

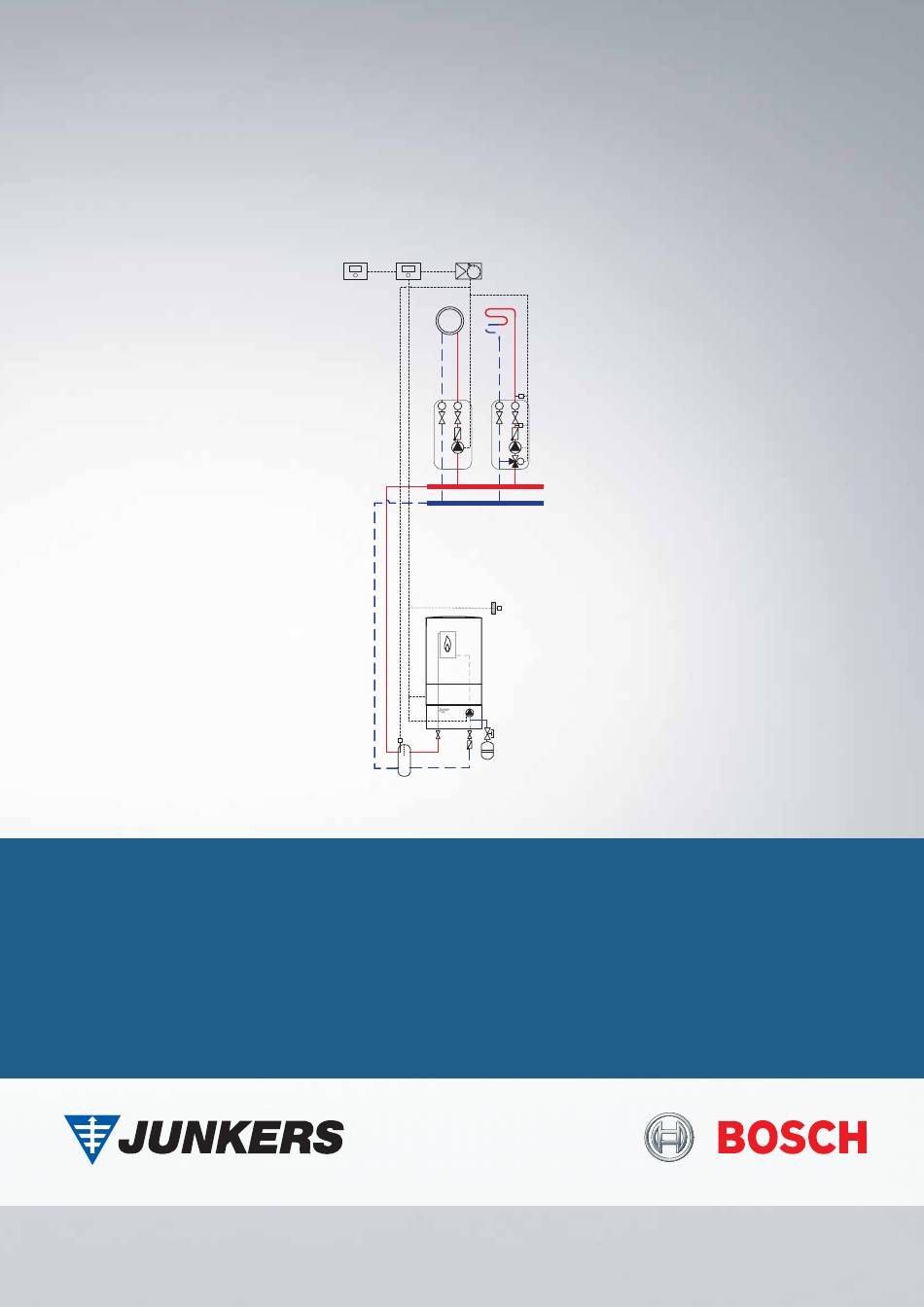

- Seite 1 Anlagenbeispiel für den Fachmann Gas-Brennwertgerät CerapurMaxx ZBR ...-3 CW 400 BC 15 MM 200 ZBR 70/100-3 6 720 814 043-01.3T Weitere Anlagenkomponenten: System-Bedieneinheit CW 400 für außentemperaturgeführte Regelung Hydraulische Weiche Ein ungemischter Heizkreis und ein gemischter Heizkreis...
- Seite 2 Am Wärme- /Kälteerzeuger An der Wand Zur Berechnung der Energieeffizienz finden Sie das „Pro- ErP-Tool“ unter www.junkers.com im Fachkundenbe- BC 15 Steuergerät CerapurMaxx reich oder unter www.erp-calculator.com/junkers/de/. CW 400 System-Bedieneinheit für außentemperaturgeführte Regelung Temperaturbegrenzer MM 200 Heizkreismodul für 2 Heizkreise Heizungspumpe (Primärkreis) PC...
- Seite 3 Anlagenbeispiel | 3 1.1.1 Anwendungsbereich 1.1.3 Funktionsbeschreibung • Einfamilienhaus Die Heizungspumpe (Primärkreis) versorgt die hydrauli- sche Weiche; die Heizkreise werden von den sekundären • Zweifamilienhaus Heizungspumpen bedient. • Gewerbeobjekte Die Regelung des gemischten Heizkreises erfolgt mit ei- 1.1.2 Anlagenkomponenten nem 3-Wege-Mischer. •...
-
Seite 4: Elektrischer Anschluss
4 | Anlagenbeispiel Elektrischer Anschluss 1.2.1 Schaltplan CW 400 MM 200 4 5 6 4 5 6 II II 120/230 V AC ≤ 24V 1 2 3 120/230 V AC ≤ 24V MC1 MC2 TC2 T0 120/230VAC 120/230VAC 1 2 1 2 1 2 3 N L IN L IN... - Seite 5 Anlagenbeispiel | 5 Anlagenkonfiguration 1.3.3 Einstellungen an der Bedieneinheit CW 400 Menüpunkt Untermenüpunkt Einstellung CW 400 starten Vor der Spannungsversorgung der Anlage: Sprache einstellen ▶ Module kodieren. Datum einstellen ▶ Alle Temperaturfühler anschließen. Zeit einstellen Fühler hydr. Weiche install. Am Modul 1.3.1 Kodierschaltereinstellungen starten...
- Seite 6 6 | Symbolerklärung Symbolerklärung Symbol Bezeichnung Symbol Bezeichnung Symbol Bezeichnung Rohrleitungen/Elektrische Leitungen Vorlauf - Heizung/Solar Rücklauf Sole Warmwasserzirkulation Rücklauf - Heizung/Solar Trinkwasser Elektrische Verdrahtung Vorlauf Sole Warmwasser Elektrische Verdrahtung mit Unterbrechung Stellglieder/Ventile/Temperaturfühler/Pumpen Ventil Differenzdruckregler Pumpe Revisionsbypass Sicherheitsventil Rückschlagklappe Strangregulierventil Sicherheitsgruppe Temperaturfühler/-wächter Überströmventil 3-Wege-Stellglied...
