9. Stecken Sie die neue M.2-Wi-Fi-Karte in den M.2-Wi-Fi-Kartensteckplatz. Klappen Sie die
M.2-Wi-Fi-Karte dann das nach unten.
Anmerkung: Berühren Sie nicht die eingekerbte Kante der M.2-Wi-Fi-Karte.

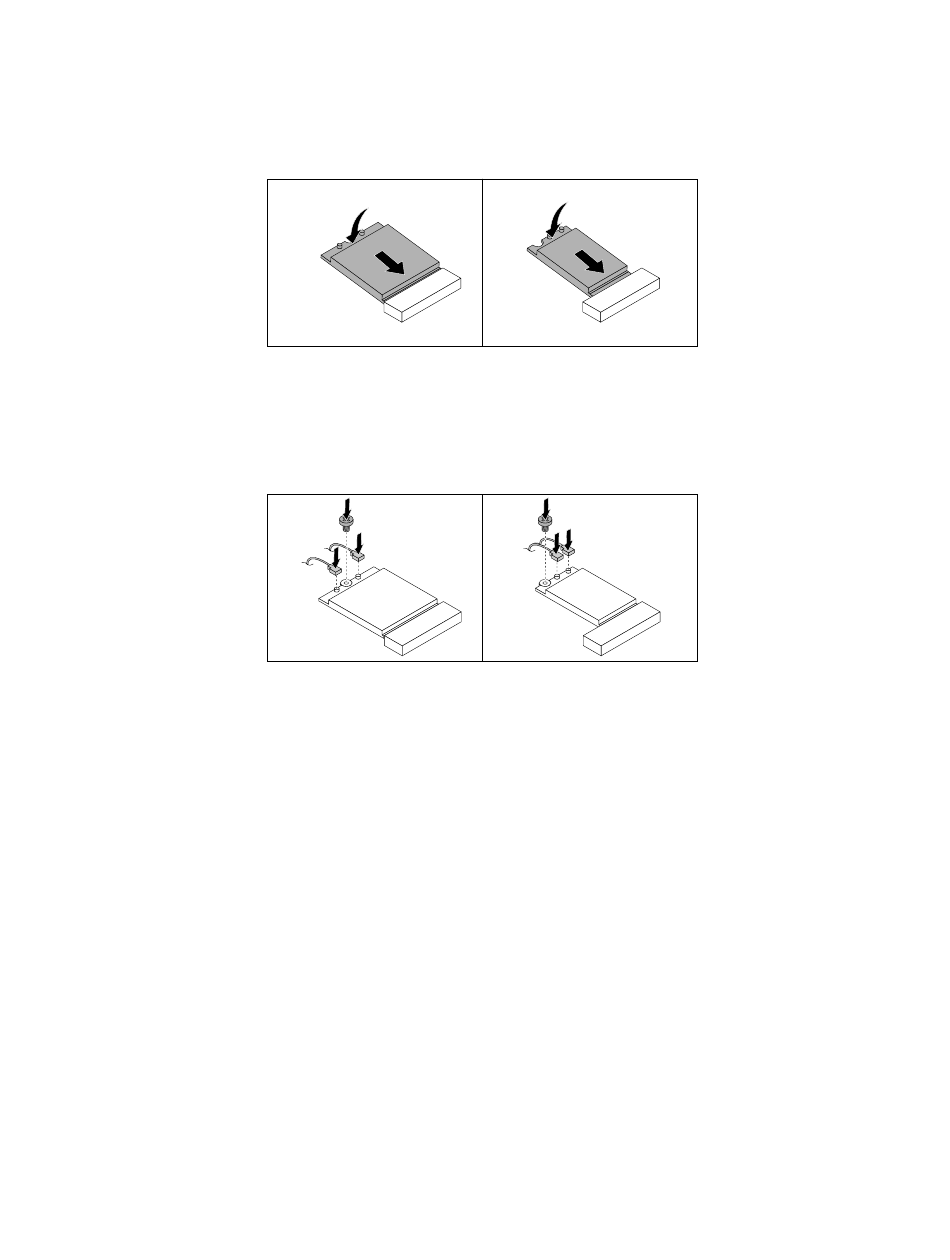

Abbildung 37. Installieren der M.2-Wi-Fi-Karte
10. Bringen Sie die Schraube an, um die M.2-Wi-Fi-Karte an der Systemplatine zu befestigen. Schließen
Sie dann das M.2-Wi-Fi-Antennenkabel an die M.2-Wi-Fi-Karte an.
Abbildung 38. Sichern der M.2-Wi-Fi-Karte
Weiteres Vorgehen:
• Informationen zur Installation weiterer Hardware finden Sie in den entsprechenden Abschnitten.
• Informationen zum Abschließen der Installation oder des Austauschvorgangs finden Sie im Abschnitt
„Austausch von Komponenten abschließen" auf Seite 70.
Austausch von Komponenten abschließen
Bringen Sie nach dem Installieren oder Austauschen aller Komponenten die Computerabdeckung wieder an
und schließen Sie alle Kabel erneut an. Nach dem Installieren oder Austauschen bestimmter Komponenten
müssen Sie außerdem die aktualisierten Informationen im Programm Setup Utility bestätigen. Siehe hierzu
den Abschnitt „Programm „Setup Utility" verwenden" auf Seite 35.
Gehen Sie wie folgt vor, um die Computerabdeckung wieder anzubringen und alle Kabel wieder am
Computer anzuschließen:
1. Vergewissern Sie sich, dass alle Komponenten wieder ordnungsgemäß im Computer installiert wurden
und dass Sie keine Werkzeuge oder Schrauben im Inneren des Computers liegen lassen haben. In
„Computerkomponenten" auf Seite 4 sind die Positionen der verschiedenen Komponenten im Computer
dargestellt.
2. Stellen Sie vor dem Wiederanbringen der Computerabdeckung sicher, dass die Kabel richtig verlegt
sind. Halten Sie die Kabel von den Scharnieren und den Seiten des Computergehäuses fern, um
Probleme beim Wiederanbringen der Computerabdeckung zu vermeiden.
70
Lenovo S500z Benutzerhandbuch
