Austausch einer Kommunikations- oder potenzialfreien Kontaktplatine

1 . Stromversorgung ausschalten .
2 . Gehäuseabdeckung öffnen .
3 . Kabel von der Kommunikationsplatine abziehen .
4 . (2) M3-Flachkopf-Kreuzschlitzschrauben, mit denen die Abdeckung über der Kommunikationsplatine gesichert ist,
entfernen .
5 . Die Abdeckung abnehmen .
6 . Die übrigen (2) M3-Flachkopf-Kreuzschlitzschrauben, mit denen die Kommunikationsplatine gesichert ist, entfernen .
7 . Die Kommunikationsplatine gerade nach oben von der Hauptplatine abziehen .
Die Installation erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten . Bei der Installation einer neuen
Kommunikationsplatine die Pins auf die Pinleiste auf der Hauptplatine ausrichten und vorsichtig herunterdrücken . Darauf
achten, dass sich die Pins nicht verbiegen . Nicht zu viel Kraft aufwenden .

Austausch der Hauptplatine

1 . Stromversorgung ausschalten .
2 . Gehäuseabdeckung öffnen .
3 . Klemmenblöcke von der Pinleiste auf der Hauptplatine abziehen .
4 . Eine vorhandene Kommunikationsplatine entfernen .
5 . Die (4) M4-Flachkopf-Kreuzschlitzschrauben, mit denen die Hauptplatine gesichert ist, entfernen .
6 . Die Abschirmung von der Hauptplatine abheben .
7 . Die Hauptplatine vorsichtig gerade herausziehen, um sie von der Display-Pinleiste zu lösen, dann vom
Gehäusedeckel abnehmen .
Die Installation erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten . Bei der Installation einer neuen Hauptplatine
die Pins auf die Pinleiste auf der Hauptplatine ausrichten und vorsichtig herunterdrücken . Darauf achten, dass sich die Pins
nicht verbiegen . Nicht zu viel Kraft aufwenden .
Oktober 2019

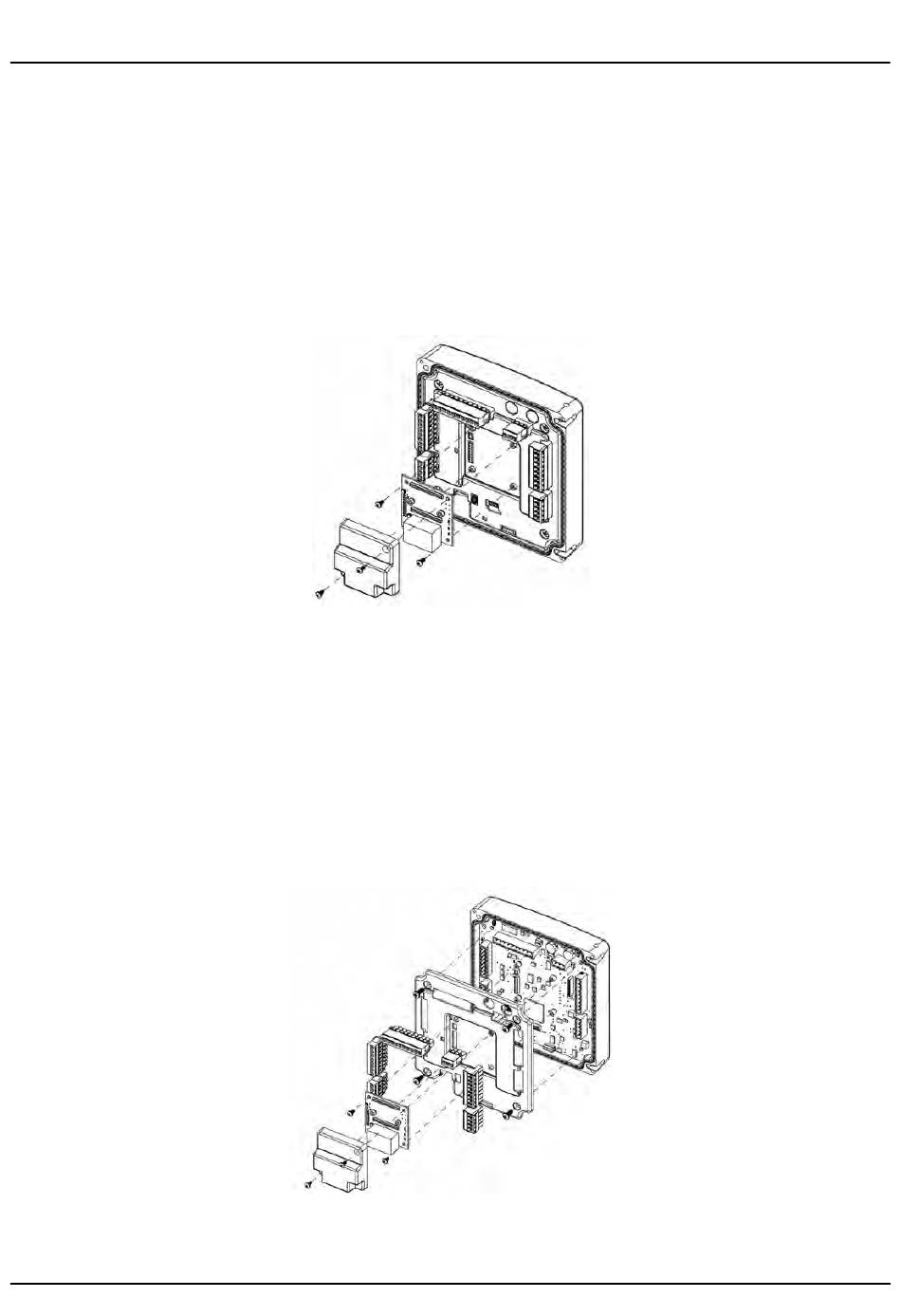

Abbildung 43: Austausch einer Kommunikations- oder potenzialfreien Kontaktplatine
Abbildung 44: Austausch einer Kommunikations- oder potenzialfreien Kontaktplatine
