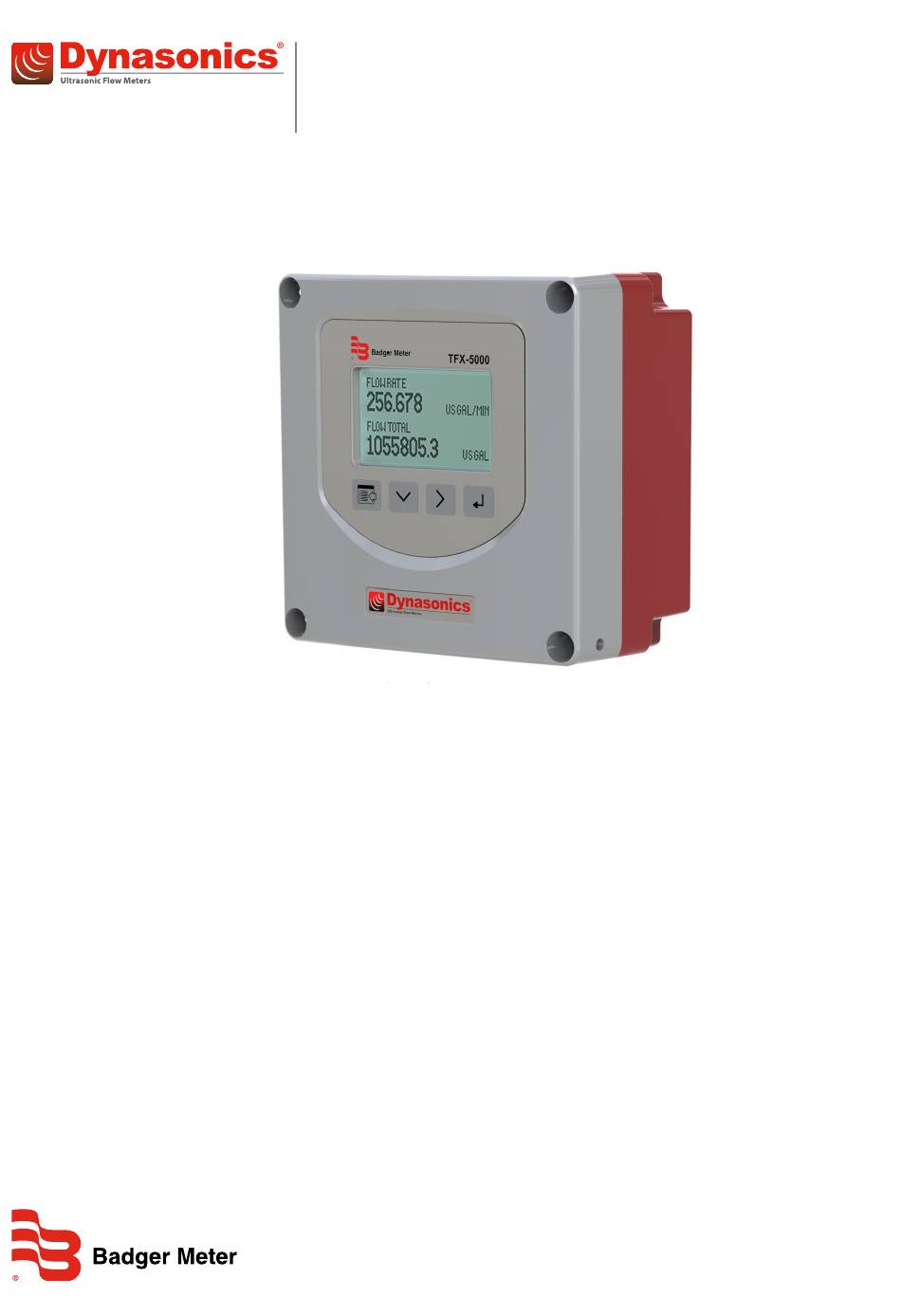

- Seite 1 Ultraschalllaufzeitdurchflussmessgeräte TFX-5000 Messgerät Modbus RTU Protokoll Bedienungsanleitung UF_DYN-TFX-5000_BA_ModbusRTU_01_2219 (August 2019)
-
Seite 2: Inhaltsverzeichnis
Ultraschalllaufzeitdurchflussmessgeräte, TFX-5000 Messgerät Modbus RTU Protokoll INHALTSVERZEICHNIS Unterstützte Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Verkabelung . -
Seite 3: Unterstützte Funktionen
Für weitere Informationen über die korrekte Installation des Senders siehe die TFX-5000-Bedienungsanleitung . Der EIA-485-Anschluss am TFX-5000 erkennt automatisch, welche der Leitungen A und B für das Senden und Empfangen verwendet werden . Die Hardware korrigiert automatisch bei Vertauschen der positiven und negativen RS485-Anschlüsse . -
Seite 4: Register/Startadresse
Solange das sendende und das empfangende Gerät die Daten auf dieselbe Weise übertragen, spielt es keine Rolle, in welcher Reihenfolge die Worte gesendet werden . Die Wortreihenfolge kann im TFX-5000-Messgerät gewählt werden . Diese Option ist nützlich in Applikationen, in denen das Modus-Master-Gerät nicht für den Endian-Standard konfiguriert werden kann . -
Seite 5: Modbus-Register Und Spulen
Modbus-Register und Spulen MODBUS-REGISTER UND SPULEN Durchflussmessgerätregister 64-Bit- 32-Bit- Gleitkomma- Gleitkomma- Integer und format Beschreibender Name Beschreibung format Long Integer mit doppel- mit einfacher ter Genauig- Genauigkeit keit WERTE Durchflussrate auf dem Auf dem Startbildschirm angezeigte Durchflussrate Einheit basiert auf 40001-40002 40601-40602 41201-41204... -
Seite 6: Diagnosealarme
Modbus-Register und Spulen 64-Bit- 32-Bit- Gleitkomma- Gleitkomma- Integer und format Beschreibender Name Beschreibung format Long Integer mit doppel- mit einfacher ter Genauig- Genauigkeit keit Überlaufzähler des Totalisa- Anzahl der Überläufe des Nettodurchflusstotalisators . 42209-42210 — — tors (Nettowert) Überlaufzähler des Totalisa- Anzahl der Überläufe des positiven Durchflusstotalisators . -
Seite 7: Spulen
Modbus-Register und Spulen 32-Bit-Gleit- 64-Bit-Gleit- kommafor- kommafor- Beschreibender Integer und Beschreibung Name Long Integer mit einfacher mit doppelter Genauigkeit Genauigkeit KOMMUNIKATION Modbus-Zugriff Modbus-Zugriffstyp 46001 — — Definiert, wie oft das Master-Gerät das Messgerät abfragt . Wenn das Modbus Aktiv-Zeit- Messgerät keine Kommunikation vom Master in der angegeben Zeitspanne 46002 —... -
Seite 8: Durchflussmessgerätregister
Modbus-Register und Spulen Durchflussmessgerätregister 32-Bit- 64-Bit- Gleitkommafor- Gleitkommafor- Integer und Beschreibender Name Beschreibung Long Integer mit einfacher mit doppelter Genauigkeit Genauigkeit WERTE Durchflussrate auf dem Auf dem Startbildschirm angezeigte Durchflussrate Einheit 40001-40002 40601-40602 41201-41204 Bildschirm basiert auf der Auswahl im Startbildschirm . Geschwindigkeit auf dem Auf dem Startbildschirm angezeigte Fluidgeschwindigkeit 40003-40004... - Seite 9 Modbus-Register und Spulen 32-Bit- 64-Bit- Gleitkommafor- Gleitkommafor- Integer und Beschreibender Name Beschreibung Long Integer mit einfacher mit doppelter Genauigkeit Genauigkeit GESAMTWERTE (Fortsetzung) Überlaufzähler des Energie/ Anzahl der Überläufe des Brutto-Energietotalisators . 42031-42032 — — BTU-Totalisators (Brutto) Gesamtdurchfluss als Vorlauf minus Rücklauf . Ein negativer Netto-Durchflusstotalisator Gesamtfluss ergibt sich, wenn der Rücklauf größer ist als der 42101-42102...
- Seite 10 Modbus-Register und Spulen 32-Bit- 64-Bit- Gleitkommafor- Gleitkommafor- Integer und Beschreibender Name Beschreibung Long Integer mit einfacher mit doppelter Genauigkeit Genauigkeit GESAMTWERTE (Fortsetzung) Gesamtbetrag des Vorlaufs und der negativen Energierate Brutto-Energie-Totalisator (Gesamtenergie für Heizung 42223-42224 42523-42524 42845-42848 (kWh) und Kühlung) . Überlaufzähler des Netto- Anzahl der Überläufe des Nettoenergietotalisators .
-
Seite 11: Spulen
Modbus-Register und Spulen 32-Bit- 64-Bit- Gleitkomma- Gleitkomma- Integer und Beschreibender Name Beschreibung format format Long Integer mit einfacher mit doppelter Genauigkeit Genauigkeit DIAGNOSE Signalstärke Gibt die Stärke des Ultraschallsignals an . 45501 — — Quelle Stromausgang Nr . 1 Dem Stromausgang Nr . 1 zugeordneter Parameter . 45601 —... -
Seite 12: Nummerierungen
Nummerierungen NUMMERIERUNGEN Parameter Nummerierung Wert Parameter Nummerierung Wert EIN-/AUSGÄNGE MASSEINHEITEN Quelle Strom- Deaktiviert Durchflussrate- Liter pro Sekunde ausgang Durchflussrate Einheiten Liter pro Minute Geschwindigkeit Liter pro Stunde Signalstärke Kubikmeter pro Sekunde Temperatur 1 (nur Energiemodelle) Kubikmeter pro Minute Temperatur 2 (nur Energiemodelle) Kubikmeter pro Stunde Energierate (nur Energiemodelle) Kubikfuß... -
Seite 13: Warn- Und Alarmmeldungscodes
Warn- und Alarmmeldungscodes WARN- UND ALARMMELDUNGSCODES Fehlercodes OTEE: F01 zeigt an, dass der Bootloader die Firmware-Anwendung nicht starten kann, weshalb es nicht möglich ist, diesen Fehler in der Alarmhistorie zu speichern . Code Beschreibung F02 ELECTRONIC ERROR Zeitüberlauf mehrerer Wächter . F03 ELECTRONIC ERROR Spannungspegel entsprechen nicht der Vorgabe . - Seite 14 Warn- und Alarmmeldungscodes Codes außerhalb der Toleranz Code Beschreibung Abhilfe Fehler wurde erkannt und Messgerät neu gestar- Kontakt mit Werk aufnehmen, Firmware updaten, oder Transmitter S01 ELECTRONIC WARNING tet . instand setzen oder austauschen . Kalibrierung überprüfen . Wenn sie nicht mit den Kalibrierungseinstel- lungen auf dem Serienanhänger des Sensors übereinstimmt, die Vor- Rückstellung auf Werksvorgaben ist fehlgeschla- S02 DEFAULT FAILED...
-
Seite 15: Informationsereigniscodes
Warn- und Alarmmeldungscodes Code Beschreibung Abhilfe Temperatur Nr . 1 liegt unter der Alarmeinstellung Fluid-Temperatur und RTD Nr . 1 überprüfen . Alarm-Einstellungen für S74 TEMP #2 LOW bei niedriger Temperatur . Aux-Ausgang Nr . 2 überprüfen . Temperatur Nr . 1 liegt über der Alarmeinstellung Fluid-Temperatur und RTD Nr . -
Seite 16: Fehlersuche
Ultraschalllaufzeitdurchflussmessgeräte, TFX-5000 Messgerät Modbus RTU Protokoll FEHLERSUCHE Code Beschreibung Empfohlene Aktion S60 Modbus TIMEOUT Kommu- Abfragerate des Master-Geräts und Offline- Siehe die für das Symptom 'Keine Kommunikation' empfohlenen Aktionen . nikationspaket von Modbus- Status überprüfen . Wenn das Master-Gerät weniger häufig kommuniziert, die Master-Zeitüber- Master-Gerät .
