Knecht HV 150 Betriebsanleitung
Handmesser-schleifeinrichtung
Vorschau ausblenden
Andere Handbücher für HV 150:
- Betriebsanleitung (11 Seiten) ,
- Betriebsanleitung (34 Seiten)
Verwandte Anleitungen für Knecht HV 150
Inhaltszusammenfassung für Knecht HV 150

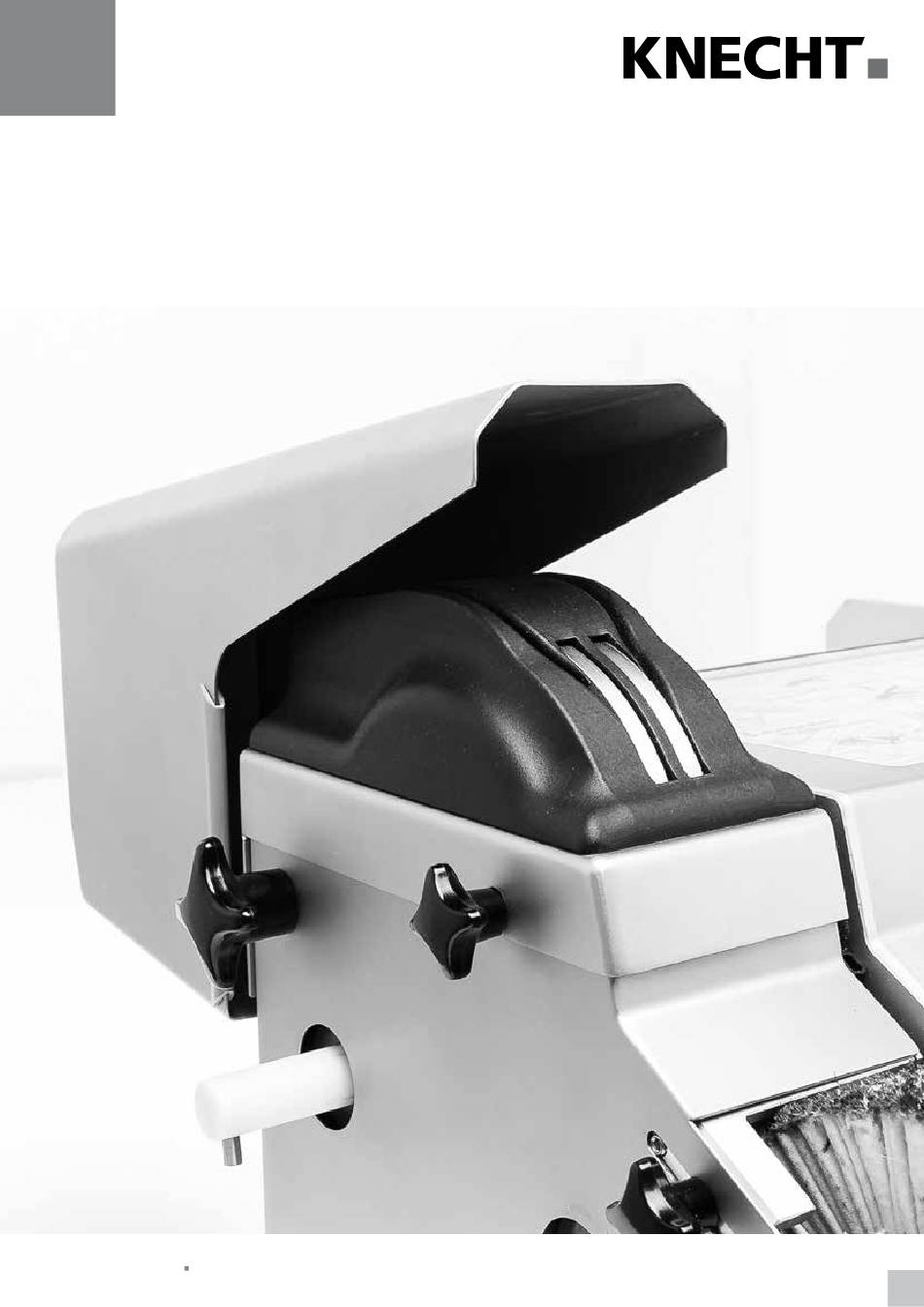

- Seite 1 Betriebsanleitung HV 150 Handmesser-Schleifeinrichtung Stand 11.2019 Version 1.3 | Original...
-
Seite 2: Handmesser-Schleifeinrichtung Hv 150
12. November 2019 Urheberrecht Die vorliegende Betriebsanleitung sowie die Betriebsunterlagen bleiben urheberrechtlich Eigentum der Firma KNECHT Maschinenbau GmbH. Sie werden nur Kunden und Betreibern unserer Produkte mitgeliefert und gehören zur Maschine. Ohne unsere ausdrückliche Genehmigung dürfen diese Unterlagen weder vervielfältigt noch dritten... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Bedienung Verwendungszweck Handmesser-Schleifeinrichtung HV 150 montieren 1.2.1 CBN-Schleifscheiben montieren 1.2.2 Handmesser-Schleifeinrichtung HV 150 montieren 1.2.3 Handmesser-Schleifeinrichtung HV 150 ausrichten Handmesser schleifen 1.3.1 Schleifmaschine einschalten 1.3.2 Kühlmittelregulierung 1.3.3 Handmesser schleifen Pflege und Wartung Reinigung Schmierplan und Schmierstofftabelle Demontage und Entsorgung... -
Seite 4: Bedienung
Bedienung Verwendungszweck Mit der Handmesser-Schleifeinrichtung HV 150 werden Handmesser geschliffen. Die Vorrichtung wird an den KNECHT-Schleifmaschinen der USK 160 S-Modellreihe eingesetzt. Handmesser-Schleifeinrichtung HV 150 montieren 1.2.1 CBN-Schleifscheiben montieren Zum Schleifen von Handmessern mit der HV 150 werden zwei CBN-Schleifscheiben montiert. - Seite 5 Bedienung Den Zwischenflansch (1-3/1) bis zum Anschlag auf die Schleifspindel schieben. Bild 1-3 Zwischenflansch aufstecken Die erste CBN-Schleifscheibe (1-4/1) bis an den Zwischen flansch (1-4/2) schieben. Bild 1-4 Schleifscheibe montieren Die Vertiefung an der Schleifscheibe (1-4/1) HINWEIS muss in Richtung Maschine zeigen. Einen weiteren Zwischenflansch (1-5/1) bis zur ersten Schleifscheibe (1-5/2) auf die Schleifspindel schieben.
- Seite 6 Bedienung Zweite CBN-Schleifscheibe (1-6/1) bis zum Zwischen flansch (1-6/2) auf die Schleifspindel schieben. Bild 1-6 Zweite CBN-Schleifscheibe montieren Die Vertiefung an der Schleifscheibe (1-6/1) HINWEIS muss nach außen zeigen. Spannflansch (1-7/1) aufschieben und die Mutter (1-7/2) von Hand auf das Gewinde drehen. Anschließend die Mutter (1-7/2) mit den beiden Gabelschlüsseln (SW10 und SW22) wieder an- ziehen.
-
Seite 7: Handmesser-Schleifeinrichtung Hv 150 Montieren
Die Handmesser-Schleifeinrichtung HV 150 von oben in die beiden Nuten (1-10/1) einführen. Bild 1-10 HV 150 anbringen Mit den beiden Kreuzgriffen (1-11/1) und (1-11/2) die HV 150 an der linken und hinteren Seite fest- schrauben. Bild 1-11 HV 150 fixieren... - Seite 8 Bedienung Spritzschutz (1-12/1) von hinten aufschieben. Darauf achten das die Nut (1-12/2) komplett in der Stange (1-12/3) ist. Bild 1-12 Spritzschutz montieren...
-
Seite 9: Handmesser-Schleifeinrichtung Hv 150 Ausrichten
Anschließend die Schleifeinrichtung mit den beiden Kreuzgriffen (1-14/1) und (1-14/2) lösen und abnehmen. Bild 1-14 HV 150 abnehmen Die vier M6-Schrauben (1-15/1) an der Unter seite der Schleifeinrichtung lösen und die Haube ver- schieben, bis die richtige Position erreicht ist. -
Seite 10: Handmesser Schleifen
Bedienung Bei eingeschalteter Schleifmaschine besteht Einzugsgefahr für Hände, Haare und Kleidung. Schwere Verletzungen sind möglich. VORSICHT Vor dem Einschalten der Schleifmaschine ist ACHTUNG der Freilauf der CBN-Schleifscheiben zu kontrollieren. Die Schleifscheiben dürfen nicht an der Handmesser-Schleifeinrichtung streifen. Wenn nötig, die Schleifeinrichtung neu ausrichten (siehe Kapitel 1.2.3). -
Seite 11: Handmesser Schleifen
Bedienung 1.3.3 Handmesser schleifen Zum Schleifen das Handmesser von oben in den Schlitz (1-18/1) stecken und langsam zur Spitze hin aus dem Schlitz zurückziehen. Bild 1-18 Handmesser schleifen Den Vorgang auf der rechten und linken Seite abwechselnd wiederholen bis die gewünschte Schärfe am Messer erreicht ist. -
Seite 12: Pflege Und Wartung
Pflege und Wartung Bei allen Arbeiten an der Handmesser-Schleifeinrichtung HV 150 müssen die örtlichen Sicherheits- und Unfallverhütungsvorschriften sowie die Kapitel „Sicherheit“ und „Wichtige Hinweise“ in der Betriebsanleitung der Universal Nass-Schleifmaschine USK 160 S beachtet werden. VORSICHT Nur Original Ersatz- und Verschleißteile verwenden. Bei fremdbezogenen Teilen ist nicht gewährleistet, dass sie beanspruchungs- und sicherheits-... -
Seite 13: Demontage Und Entsorgung
Entsorgung Nach Ende der Maschinenlaufzeit muss diese durch einen qualifizierten Fach betrieb entsorgt wer- den. In Ausnahmefällen und nach Absprache mit der Firma KNECHT Maschinenbau GmbH kann die Maschine zurückgeben werden. Betriebsstoffe (z.B. Schleifscheiben usw.) müssen ebenfalls fachgerecht entsorgt werden. -
Seite 14: Service, Ersatzteile Und Zubehör
Service, Ersatzteile und Zubehör Postanschrift KNECHT Maschinenbau GmbH Witschwender Straße 26 88368 Bergatreute Deutschland Telefon +49 (0) 7527-928-0 Telefax +49 (0) 7527-928-32 mail@knecht.eu www.knecht.eu Service Serviceleitung: Adresse siehe Postanschrift service@knecht.eu Ersatzteile Wenn Sie Ersatzteile benötigen, verwenden Sie bitte die der Maschine beiliegende Ersatzteilliste. -
Seite 15: Zubehör
Die Firma KNECHT Maschinenbau GmbH übernimmt keine Verantwortung bei Verwendung anderer Schleifmittel. Wenn Sie Schleifscheiben oder sonstiges Zubehör benötigen, wenden Sie sich bitte an unsere Vertriebsmitarbeiter und -partner oder direkt an die Firma KNECHT Maschinenbau GmbH. Vielen Dank für Ihr Vertrauen! - Seite 16 KNECHT Maschinenbau GmbH Witschwender Straße 26 88368 Bergatreute Germany T + 49 (0)7527- 928-0 F + 49 (0)7527- 928-32 ■ ■ ■ ■ mail@knecht.eu www.knecht.eu ■...
