SIMATIC NET
PG/PC - PROFIBUS
CP 5603
Betriebsanleitung
08/2016
A5E02146341A-04
___________________
Vorwort
___________________
Gerätebeschreibung
___________________
Software-Installation
___________________
Hardware-Installation
___________________
Projektierung
___________________
Technische Daten
___________________
Zulassungen
1
2
3
4
5
6
A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens SIMATIC NET CP 5603
Inhaltszusammenfassung für Siemens SIMATIC NET CP 5603
- Seite 1 ___________________ Vorwort ___________________ Gerätebeschreibung ___________________ SIMATIC NET Software-Installation ___________________ Hardware-Installation PG/PC - PROFIBUS CP 5603 ___________________ Projektierung ___________________ Technische Daten Betriebsanleitung ___________________ Zulassungen 08/2016 A5E02146341A-04...
-
Seite 2: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ..............................5 Gerätebeschreibung..........................9 Produkteigenschaften ....................... 9 PROFIBUS-Schnittstelle ......................10 Bedeutung der LED-Anzeige ....................12 Software-Installation..........................13 Installieren der "SIMATIC NET PC Software"................. 13 Deinstallieren der "SIMATIC NET PC Software" ..............14 Hardware-Installation ..........................15 Sicherheitshinweise ........................ 15 Hardware installieren ...................... - Seite 4 Inhaltsverzeichnis CP 5603 Betriebsanleitung, 08/2016, A5E02146341A-04...
-
Seite 5: Vorwort
Vorwort Lieferumfang Im Folgenden werden 5 Liefervarianten vorgestellt. CP 5603 Kommunikationsprozessor – 6GK1 560-3AA00 Folgende Teile gehören zum Lieferumfang: ● Kommunikationsprozessor CP 5603 bestehend aus einer PCI-104 Basisbaugruppe mit aktivem RS485-Modul und 12-poligem Flachbandkabel ● Montagematerial: Zur Befestigung der CP 5603-Basisbaugruppe auf dem PCI-104-Stapel werden 4 Bolzen (M3, 15 mm) mitgeliefert. - Seite 6 Die nachfolgend aufgeführten Dokumente enthalten ausführlichere Informationen zur Inbetriebnahme und Anwendung des Kommunikationsprozessors. Sie finden diese Dokumentation auf den Produkt-Support-Seiten im Internet unter folgendem Link: Support (https://support.industry.siemens.com/cs/ww/de/ps) Geben Sie dort die nachfolgend genannte Beitrags-ID des jeweiligen Handbuchs als Suchbegriff ein.
- Seite 7 → Beitragsliste → Beitragstyp "Handbücher / Betriebsanleitungen" Marken Folgende und eventuell weitere nicht mit dem Schutzrechtsvermerk ® gekennzeichnete Bezeichnungen sind eingetragene Marken der Siemens AG: SIMATIC NET, HARDNET, SOFTNET, CP 1612, CP 1613, CP 5612, CP 5613, CP 5614, CP 5622...
- Seite 8 Vorwort 0 Lieferumfang Industry Online Support Zusätzlich zur Produktdokumentation unterstützt Sie die umfassende Online-Plattform des Siemens Industry Online Support unter folgender Internet-Adresse: (www.siemens.com/automation/service&support) Neben Neuigkeiten finden Sie dort: ● Produktinformationen: Handbücher, FAQs, Downloads, Anwendungsbeispiele etc. ● Ansprechpartner, Technisches Forum ● Die Möglichkeit, eine Support-Anfrage zu stellen: (www.siemens.de/automation/support-request)
-
Seite 9: Gerätebeschreibung
Gerätebeschreibung Produkteigenschaften Eigenschaften Der Kommunikationsprozessor CP 5603 hat folgende Eigenschaften: ● PCI-104 Schnittstelle ● Schnelle Inbetriebnahme durch Plug & Play-Fähigkeit ● DP-Master-Betrieb (DP-Base) mit bis zu 124 DP-Slaves bei voller Datenkonsistenz ● Entlastung des PC durch Event-Mechanismen (Automatische Erkennung von Datenänderungen) ●... -
Seite 10: Darstellung

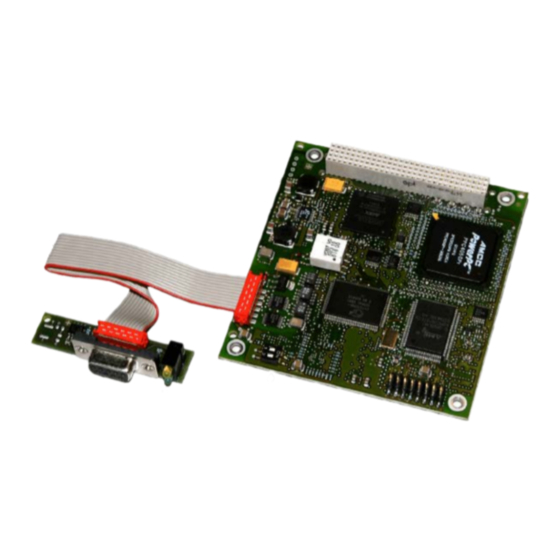

Gerätebeschreibung 2.2 PROFIBUS-Schnittstelle Darstellung Folgende Darstellung zeigt den Kommunikationsprozessor CP 5603 mit aktivem RS485- Modul: PROFIBUS-Schnittstelle PROFIBUS-Netz Die physikalische Kopplung der PROFIBUS-Schnittstelle an das PROFIBUS-Netz erfolgt über eine potenzialgetrennte RS485-Schnittstelle, die Bestandteil der Baugruppe ist. Im PROFIBUS-Netz sind je nach Netzkonfiguration Datenübertragungsraten von 9,6 kbit/s bis maximal 12 Mbit/s möglich. -
Seite 11: Pinbelegung
Gerätebeschreibung 2.2 PROFIBUS-Schnittstelle PIN-Belegung Die SUB-D-Buchsenleiste ist wie folgt belegt: Kurzbezeichnung Bedeutung Eingang/Ausgang Buchse Pin 1 ist nicht beschaltet. NC (M24) Buchse Pin 2 ist nicht beschaltet. Bei anderen MPI/DP- Komponenten kann auf diesem Pin der Rückleiter der potenzi- algetrennten 24-V-Versorgung liegen. LTG_B Signalleitung B des PROFIBUS-Anschlusses. -
Seite 12: Bedeutung Der Led-Anzeige
Gerätebeschreibung 2.3 Bedeutung der LED-Anzeige Bedeutung der LED-Anzeige Anzeige Beschreibung Grün leuchtet Zeigt den Token-Umlauf an (d.h. normaler Betrieb) Grün aus Falsche Busparameter, defekter Bus oder CP nicht in Betrieb Grün blinkt im Sekundentakt Fehlerhafte Datenbasis Grün und gelb blinken abwechselnd Baugruppe wird von Diagnosewerkzeug zur In- stallationsüberprüfung angesprochen Grün blinkt schnell... -
Seite 13: Software-Installation
Installieren Sie die Software, wie im Installationshandbuch "SIMATIC NET PC Software" beschrieben. Sie finden dieses Installationshandbuch auf den Produkt-Support-Seiten unter der Beitrags-ID: 77377602 (https://support.industry.siemens.com/cs/ww/de/view/77377602) Beachten Sie auch die aktuellen Informationen zur "SIMATIC NET PC Software" auf den Produkt-Support-Seiten: Support (https://support.industry.siemens.com/cs/ww/de/ps/15362/pm) -
Seite 14: Deinstallieren Der "Simatic Net Pc Software
"SIMATIC NET PC Software" beschrieben und empfohlen. Sie finden das Installationshandbuch auf der DVD "SIMATIC NET PC Software" oder auf den Produkt-Support-Seiten unter folgender Beitrags-ID: 77377602 (https://support.industry.siemens.com/cs/ww/de/view/77377602) Voraussetzung Der Plug & Play-Manager ist im BIOS aktiviert. Installation des CP 5603-Treibers Der Treiber wird automatisch installiert, wenn Sie die "SIMATIC NET PC Software"... -
Seite 15: Hardware-Installation
Hardware-Installation Sicherheitshinweise WARNUNG Stromschlag möglich - Arbeiten nur im spannungslosen Zustand Das Öffnen des PG/PC sowie das Stecken und Ziehen des Kommunikationsprozessors ist nur im spannungslosen Zustand erlaubt. Schalten Sie den PG/PC aus und ziehen Sie den Netzstecker, bevor Sie mit der Hardware- Installation beginnen. -
Seite 16: Hardware Installieren
Hardware-Installation 4.2 Hardware installieren Hardware installieren VORSICHT Elektrostatische Aufladung Greifen Sie beim Hantieren mit der Baugruppe nicht auf die Anschlüsse bzw. auf die elektronischen Bauelemente. Bitte beachten Sie die Maßnahmen gegen elektrostatische Aufladung (EGB - Elektrostatisch gefährdete Bauelemente). Einstellen der PCI-104-Moduladresse Jedes PCI-104-Modul muss eine seiner Position entsprechende Moduladresse bekommen. - Seite 17 Hardware-Installation 4.2 Hardware installieren VORSICHT Betrieb von mehreren CP 5603 in der SIMATIC Microbox Wegen thermischer Anforderungen dürfen maximal zwei CP 5603 in der SIMATIC Microbox gleichzeitig betrieben werden. Wenn Sie noch andere PCI-104-Module zusammen mit dem CP 5603 in einer SIMATIC Microbox betreiben wollen, beachten Sie den Abschnitt über die thermischen Anforderungen im Handbuch der SIMATIC Microbox.
- Seite 18 Hardware-Installation 4.2 Hardware installieren Gehen Sie beim Einbau und Anschluss des CP 5603 wie folgt vor: 1. Fahren Sie Ihren PC herunter, und trennen Sie diesen von der Spannungsversorgung. 2. Öffnen Sie das Gehäuse des PC wie im Handbuch Ihres Microbox beschrieben. 3.
- Seite 19 Hardware-Installation 4.2 Hardware installieren Vorgehensweise beim Einbau einen SIMATIC S7 modularen Embedded Controller (mEC) Folgende Darstellung zeigt den Kommunikationsprozessor CP 5603, eingebaut in einem SIMATIC S7-mEC (modular Embedded Controller) Gehen Sie beim Einbau und Anschluss des CP 5603 wie folgt vor: 1.
-
Seite 20: Kennzeichnung
Hardware-Installation 4.2 Hardware installieren 4. Stecken Sie den CP 5603 auf den vorbereiteten PCI-104-Steckplatz. Achten Sie darauf, dass der CP 5603 fest und gleichmäßig steckt. 5. Nehmen Sie die 4 mitgelieferten Abstandsbolzen M3, 15 mm, Schlüsselweite 5 mm und verschrauben Sie den CP 5603 mit den darunter liegenden Abstandsbolzen. 6. - Seite 21 Hardware-Installation 4.2 Hardware installieren Zur Identifizierung des CP 5603 von außen, liegen der Verpackung verschiedene Aufkleber bei. Bringen Sie die Aufkleber, wie im obigen Bild vorgeschlagen, an. CP 5603 Betriebsanleitung, 08/2016, A5E02146341A-04...
-
Seite 23: Projektierung
Projektierung Projektieren Um den Kommunikationsprozessor projektieren zu können, stehen Ihnen folgende Projektierungs- bzw. Konfigurationswerkzeuge zur Verfügung: ● STEP 7 V5.5 ● STEP 7 Professional (TIA Portal) ● Kommunikations-Einstellungen (COML S7) Das weitere Vorgehen ist im Handbuch "PC-Stationen in Betrieb nehmen" oder in den jeweiligen Online-Hilfen beschrieben. - Seite 24 Projektierung CP 5603 Betriebsanleitung, 08/2016, A5E02146341A-04...
-
Seite 25: Technische Daten
Technische Daten CP 5603 Mechanische Spezifikation Baugruppenformat PCI-104 (gemäß PCI-104 Spezifikation V1.0) Maße (B x T x H) in mm 90,17 x 95,84 x 20,53 Gewicht 77 g Elektrische Spezifikation Versorgungsspannung aus PCI-104 Slot Sicherheitskleinspannung (SELV) nach EN 60950 +5V +/-5 % DC Maximaler Eingangsstrom 660 mA Maximale Verlustleistung... - Seite 26 Technische Daten Sicherheit UL/CSA UL 60950-1 UL 508 Mechanische Tests Schwingung IEC 60068-2-6 10 ... 58 Hz Amplitude: 0,075 mm, 58 ... 50 0Hz; Beschleunigung: 10 m/s , 10 Zyklen/Achse Schock IEC 60068 2 27; 150 m/s (15 g), 11 ms, 3 Schocks/Achse in negativer und positiver Rich- tung Microbox Erweiterungsrahmen für den CP 5603...
-
Seite 27: Maßbilder
Technische Daten 6.1 Maßbilder Maßbilder Hinweis Die Maße sind jeweils in mm angegeben. Microbox mit einem CP 5603 Erweiterungsrahmen CP 5603 Betriebsanleitung, 08/2016, A5E02146341A-04... - Seite 28 Technische Daten 6.1 Maßbilder CP 5603 Betriebsanleitung, 08/2016, A5E02146341A-04...
-
Seite 29: Zulassungen
EN 61000-6-4 EN 61000-6-2 Konformitätserklärung Die Konformitätserklärung zu diesem Kommunikationsprozessor finden Sie auf den Produkt- Support-Seiten unter folgender Beitrags-ID: 58826997 (https://support.industry.siemens.com/cs/ww/de/view/58826997) C-TICK-Zulassung Der Kommunikationsprozessor erfüllt die Anforderungen der australischen Norm AS/NZS 3548 entsprechend EN 61000-6-3. CSA-Zulassung Der Kommunikationsprozessor verfügt über eine Zulassung nach dem kanadischen Standard CAN/CSA C22.2 No. -
Seite 30: Fcc-Zulassung
● Consult the dealer or an experienced radio/TV technician for help. Siemens AG is not responsible for any radio television interference caused by unauthorized modifications of this equipment or the substitution or attachment of connecting cables and equipment other than those specified by Siemens AG. The correction of interference caused by such unauthorized modification, substitution or attachment will be the responsibility of the user.
