Inhaltszusammenfassung für Siemens CB155

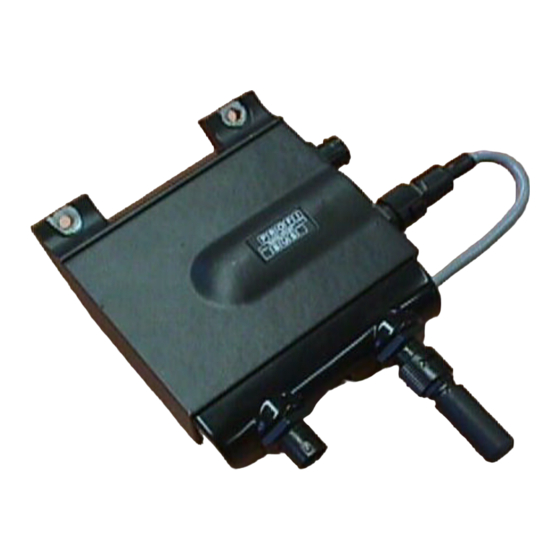

- Seite 1 CB15/CB155 PROFIBUS Module...
-
Seite 2: Inhaltsverzeichnis
2.3.3 Installation des Kabels PROFIBUS-DP Bus Abschlusswidestand CB15 Frontplatte 3. BEDIENUNGSHINWEISE Örtliche Bedienung Fernbedienung Systemparameter 3.3.1 Beim CB15/CB155 nicht verfügbare Parameter 3.3.2 CB15/CB155-spezifische Parameter 3.3.3 Hex Anzeige für PROFIBUS am CB15 4. FEHLERMELDUNGEN 5. INBETRIEBSETZEN Datenübertragung über den PROFIBUS-DP 5.1.1 Parameterbereich (PKW) 5.1.2... - Seite 3 PROFIBUS-MODUL (CB15/CB155) Deutsch Bedienungsanleitung Bilder Struktur der Nutzdaten im Telegramm des PROFIBUS-DP Struktur der Nutzdaten im Telegramm des PROFIBUS-DP Parameter-Prozeßdaten-Objekt (PPO-Typen) Aufbau des Parameterbereichs Beispiel Parameterkennung Beispiel Parameterwert Funktion der Ansprechüberwachung...
-
Seite 4: Warnhinweise
PROFIBUS-MODUL (CB15/CB155) Deutsch Bedienungsanleitung Warnhinweise WARNUNG Beim Betrieb elektrischer Geräte stehen zwangsläufig bestimmte Teile dieser Geräte unter gefährlicher Spannung. Bei Nichtbeachtung der Warnhinweise können deshalb schwere Körperverletzungen oder Sachschaden auftreten. Nur entsprechend qualifiziertes Personal darf an diesem Gerät arbeiten. Dieses Personal muß gründlich mit allen Warnungen und Instandhaltungsmaßnahmen gemäß dieser Betriebsanleitung vertraut sein. -
Seite 5: Überblick
Deutsch Bedienungsanleitung 1. ÜBERBLICK 1.1 Beschreibung und Merkmale Mit dem PROFIBUS-Modul (CB15/CB155) kann ein Umrichter über einen seriellen Bus vom Typ PROFIBUS-DP (SINEC L2-DP) gesteuert werden. Merkmale Beibehaltung der Fähigkeit zum Zugriff auf den internen Parametersatz des Umrichters. Ermöglicht schnelle zyklische Kommunikation über eine PROFIBUS-Verbindung. - Seite 6 übergeordneten System, z.B. PC aus weitere Informationen für die Visualisierung des Antriebs abgerufen werden. Steuern und Bedienen der CB15/CB155 über den PROFIBUS-DP Im Prozeßdatenbereich (siehe Bild 1) werden alle Informationen übertragen, die für die Führung eines drehzahlgeregelten Antriebes im Verbund eines technischen Prozesses notwendig sind. Vom PROFIBUS-DP- Master werden Steuerinformationen (Steuerworte) und Sollwerte an den Umrichter gegeben.
-
Seite 7: Anschließen
Befestigen Sie das CB155 Modul an das Gehaeuse unter Verwendung der mitgelieferten Schrauben.Verbinden Sie das CB 155 mit dem SK200 am Inverter und verwenden Sie das mitgelieferte Kabel. Bevor Sie das CB155 Modul mit dem Inverter verbinden ist es notwendig mit Hilfe des OPM2 die folgenden Parameter auf die richtigen Werte einzustellen. -
Seite 8: Verbindung Des Buskabels
Verbindungskabel - ein oder mehr kabel Abschlusswiderstand werden durch T stueck verbunden BUS MASTER Das Diagramm zeigt eine typische PROFIBUS Installation mit einem CB155 Modul und einem COMBIMASTER. 2.2 Verbindung des Buskabels 2.2.1 Steckerleisten 2.2.1.1 CB15 Steckerleisten Der PROFIBUS muß über die D-Buchse vorn am CB15 angeschlossen werden. Die Stiftbelegung ist wie folgt: Stift 3 PROFIBUS Anschluß... -
Seite 9: Cb155 Steckerleiste
Deutsch Bedienungsanleitung 2.2.1.2 CB155 Steckerleiste Die Profibus Verbindung wird normal mit dem optinalen T Stueck hergestellt.Das T Stueck wird mit dem CB 155 Modul verbunden und wird an die Front des CB 155 angeschraubt, es versorgt die Ein und Ausgaenge des Profibusses.Siehe Diagramm unten. -
Seite 10: Emv-Maßnahmen
Bei CB15 muß hierzu der mit dem Modul mitgelieferte P Halter verwendet werden. Anweisung liegt bei. Kreuzungen von Bus- und Leistungskabeln sind in einem Winkel von 90° zu verlegen. Wenn das spezielle Kabel fuer das CB155 Modul benuetzt wird ist keine Aktion mehr notwendig. 2.3.2 Potentialausgleich Wenn die Kabelschirme an verschiedenen Teilen der Anlage geerdet werden, können zur Verringerung des... -
Seite 11: Frontplatte
PROFIBUS-MODUL (CB15/CB155) Deutsch Bedienungsanleitung 2.5 Frontplatte Bild 2: CB15 Frontplatte... -
Seite 12: Bedienungshinweise
Parameter P927 und P928 unter 3.3.2) . 3.3 Systemparameter Beim CB15/CB155 wird genau der gleiche grundlegende Parametersatz verwendet wie beim Umrichter. Auf einige Parameter ist jedoch kein Zugriff möglich, da sie entweder nicht benötigt werden oder durch PROFIBUS Parameter ersetzt worden sind. -
Seite 13: Hex Anzeige Für Profibus Am Cb15
PROFIBUS-MODUL (CB15/CB155) Deutsch Bedienungsanleitung P928 _ Steuerung Vorort/ Fern über 0 - 3 Steuerung Vorort/Fern über die RS485-Schnittstelle: PROFIBUS-DP 0 = Volle/partielle örtliche Bedienung 1 = Volle Fernbedienung 2 = Partielle örtliche Bedienung (Fernbedienung der Frequenz) 3 = Partielle Fernbedienung (örtliche Bedienung der... -
Seite 14: Fehlermeldungen
Deutsch Bedienungsanleitung 4. FEHLERMELDUNGEN Störungscodes werden beim CB15/CB155 genauso angezeigt und bestätigt, wie das beim Umrichter üblich ist. Es sind mehrere neue Fehlercodes hinzugefügt worden, die für den PROFIBUS spezifisch sind und nachstehend erläutert werden. Weitere hilfreiche Hinweise sind in Kapitel 5 (Inbetriebsetzen) und Kapitel 6 (PROFIBUS Fehlersuche) enthalten. -
Seite 15: Inbetriebsetzen
Wort Wort PPO1 PPO2 PPO3 PPO4 PPO5 PKW: Parameter-Kennung-Wert PZD: Prozeßdaten PKE: Parameter-Kennung IND: Index PWE: Parameter-Wert STW1: Steuerwort 1 ZSW1: Zustandswort 1 HSW: Hauptsollwert HIW: Hauptistwert Bild 3: Parameter-Prozeßdaten-Objekt (PPO-Typen) Hinweis CB15/CB155 unterstützen nur die PPO-Typen 1 und 3. -
Seite 16: Parameterbereich (Pkw)
Die Bits 0 bis 10 enthalten die Nummer des gewünschten Parameters (PNU). Die Bedeutung der Parameter können Sie dem Kapitel 4 der Betriebsanleitung des Umrichters entnehmen. Das Bit 11 ist das Toggle-Bit für Spontanmeldungen. Diese Funktion wird von den CB15/CB155 nicht unterstützt! Die Bits 12 bis 15 enthalten die Auftrags- bzw. die Antwortkennung (AK). - Seite 17 PROFIBUS-MODUL (CB15/CB155) Deutsch Bedienungsanleitung Anzahl der Arrayelemente übertragen Auftrag nicht ausführbar (mit Fehlernummer) keine Bedienhoheit für PKW-Schnittstelle Antwortkennungen (Umrichter _ Master) Fehler- Bedeutung Nummer keine Antwort Parameterwert nicht änderbar untere oder obere Wertgrenze überschritten fehlerhafter Subindex kein Array falscher Datentyp Beschreibungselement nicht änderbar...
- Seite 18 PROFIBUS-MODUL (CB15/CB155) Deutsch Bedienungsanleitung Parameter-Wert (PWE) (3. und 4. Wort) Die Übertragung des Parameterwertes (PWE) erfolgt immer als Doppelwort (32-Bit). In einem Telegramm kann immer nur ein Parameterwert übertragen werden. Ein 32-Bit-Parameterwert setzt sich zusammen aus PWE1 (höherwertiges Wort, 3. Wort) und PWE2 (niederwertiges Wort, 4.
-
Seite 19: Prozeßdatenbereich (Pzd)
Angewählter Wert am Eingang vom HLG wird zu 0 gesetzt. Quittieren Störmeldung wird bei pos. Flanke Quittiert, Umrichter geht anschließend in `Einschaltsperre'. keine Bedeutung Tippen rechts CB15/CB155: Tippen rechts (nur in Verbindung mit Bit 0). kein Tippen Tippen links CB15/CB155: Tippen links (nur in Verbindung mit Bit 0). - Seite 20 PROFIBUS-MODUL (CB15/CB155) Deutsch Bedienungsanleitung kein Tippen PZD gültig Vom Master werden gültige Prozeßdaten übertragen. PZD ungültig Die vom Master ankommenden Prozeßdaten sind ungültig. frei frei frei Rechtslauf Ein-Rechts. Linkslauf Ein-Links. frei...
-
Seite 21: Zustandswort (Zsw)
PROFIBUS-MODUL (CB15/CB155) Deutsch Bedienungsanleitung 5.1.2.2 Zustandswort (ZSW) Das Zustandswort ist identisch mit der Festlegung aus dem PROFIBUS-Profil `Drehzahlveränderbare Antriebe' |3|. Slave -> Master Bit Nr. 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0... -
Seite 22: Telegramm-Ausfallzeit
Der Hauptistwert ist ein 16-Bit-Wort, durch das der tatsächliche Frequenzausgang des Umrichters übertragen wird. Die Normierung dieses Wertes entspricht der des Sollwertes (siehe Abschnitt 5.1.2.3) . 5.1.3 Telegramm-Ausfallzeit Der PROFIBUS-DP-Master übergibt dem CB15/CB155 bei der Verbindungsaufnahme einen Wert für die Ansprechüberwachung t . Abhängig vom übergebenen Wert ist die Ansprechüberwachung im Gerät aktiviert oder deaktiviert. -
Seite 23: Einstellungen Beim Profibus-Dp-Master
Bitte verwenden Sie zur Projektierung des PROFIBUS-DP-Systems nachfolgende Gerätestammdatei, bzw. bei entsprechender Projektierungssoftware für den PROFIBUS-DP-Master (z.B. COM ET 200 V4.x) nachfolgende Typbeschreibungsdatei (siehe Kapitel 3.2.2 ) . Beide Dateien befinden sich auf der mit dem CB15/CB155 mitgelieferten Diskette. Die Gerätestammdatei (SIEM8046.GSD) und die Beschreibungsdatei (SI8046AX.200, SI8046TD.200) ist eine ASCII-Datei. -
Seite 24: Profibus Fehlersuche
Wenn die Kommunikation über die PROFIBUS-Verbindung ausfällt, sind die Ursachen zu prüfen, die für die Störungscodes F030 und F033 aufgeführt sind. 6.1 Diagnoseparameter Zu Inbetriebnahmeunterstützung und Servicezwecken legt das CB15/CB155 in einem Diagnose-Puffer Diagnose Informationen ab. Die Diagnose-Informationen können mit dem indizierten Parameter P880.i (Diagnose) ausgelesen werden. - Seite 25 Die Überwachungszeit des Parametertelegramms wird eingegeben. P880.11 (Zähler: Ablauf der Ansprechüberwachung) Wird inkrementiert bei jedem Ablauf der Ansprechüberwachungszeit. P880.12 (Adresse des PROFIBUS-Masters) Adresse desjenigen PROFIBUS-Masters, der den CB15/CB155 parameteriert hat. P880.13 (Slave-Status) Spiegelung des Software-Zustands: Software noch nicht initialisiert. CB15/CB155 wartet auf PROFIBUS Parametrierung.
-
Seite 26: Diagnose Mit Klasse-2-Master
Hinweise zur Einrichtung sowie zur Steuerung eines Slave-Geräts über die COM ET 200 Software. Es ist zu beachten, daß der Klasse-2-Master auch ohne Freigabe des IMP308B/C auf dem Bus verwendet werden kann. Der Klasse-2-Master kann auf Wunsch auch direkt an den D-Steckverbinder am CB15/CB155 angeschlossen werden.
