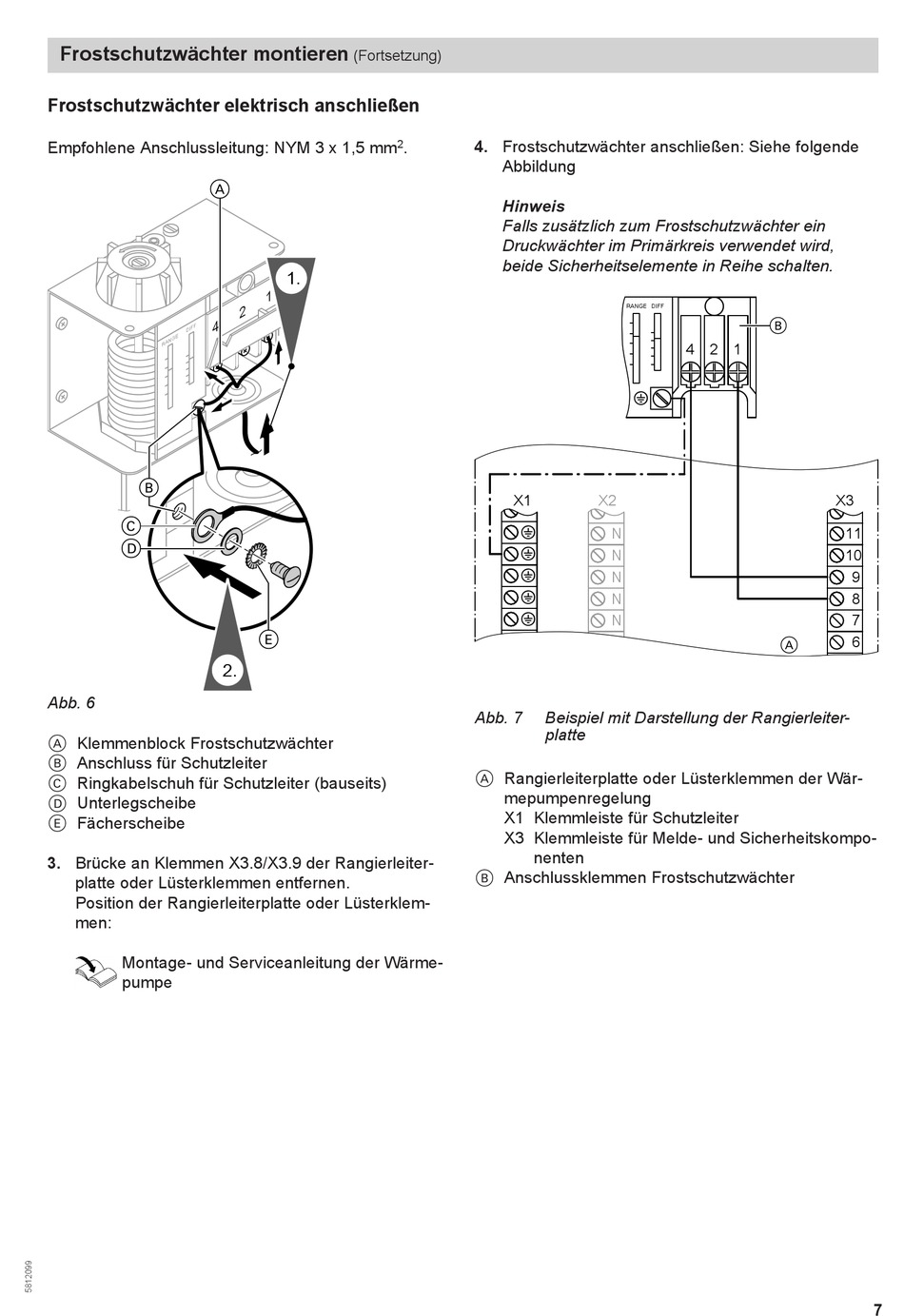

Frostschutzwächter montieren
Frostschutzwächter elektrisch anschließen
Empfohlene Anschlussleitung: NYM 3 x 1,5 mm
A
4
F
D I F
E
N G
R A
B
C
D
Abb. 6
Klemmenblock Frostschutzwächter
A
Anschluss für Schutzleiter
B
Ringkabelschuh für Schutzleiter (bauseits)
C
Unterlegscheibe
D
Fächerscheibe
E
3. Brücke an Klemmen X3.8/X3.9 der Rangierleiter-
platte oder Lüsterklemmen entfernen.
Position der Rangierleiterplatte oder Lüsterklem-
men:
Montage- und Serviceanleitung der Wärme-
pumpe
(Fortsetzung)
1.
1
2
E
2.
4. Frostschutzwächter anschließen: Siehe folgende
2
.
Abbildung
Hinweis
Falls zusätzlich zum Frostschutzwächter ein
Druckwächter im Primärkreis verwendet wird,
beide Sicherheitselemente in Reihe schalten.
X1
?
?
?
?
?
Abb. 7
Beispiel mit Darstellung der Rangierleiter-
platte
Rangierleiterplatte oder Lüsterklemmen der Wär-
A
mepumpenregelung
X1 Klemmleiste für Schutzleiter
X3 Klemmleiste für Melde- und Sicherheitskompo-
nenten
Anschlussklemmen Frostschutzwächter
B
RANGE DIFF
B
4
2
1
?
X2
N
N
N
N
N
X3
11
10
9
8
7
6
A
7
