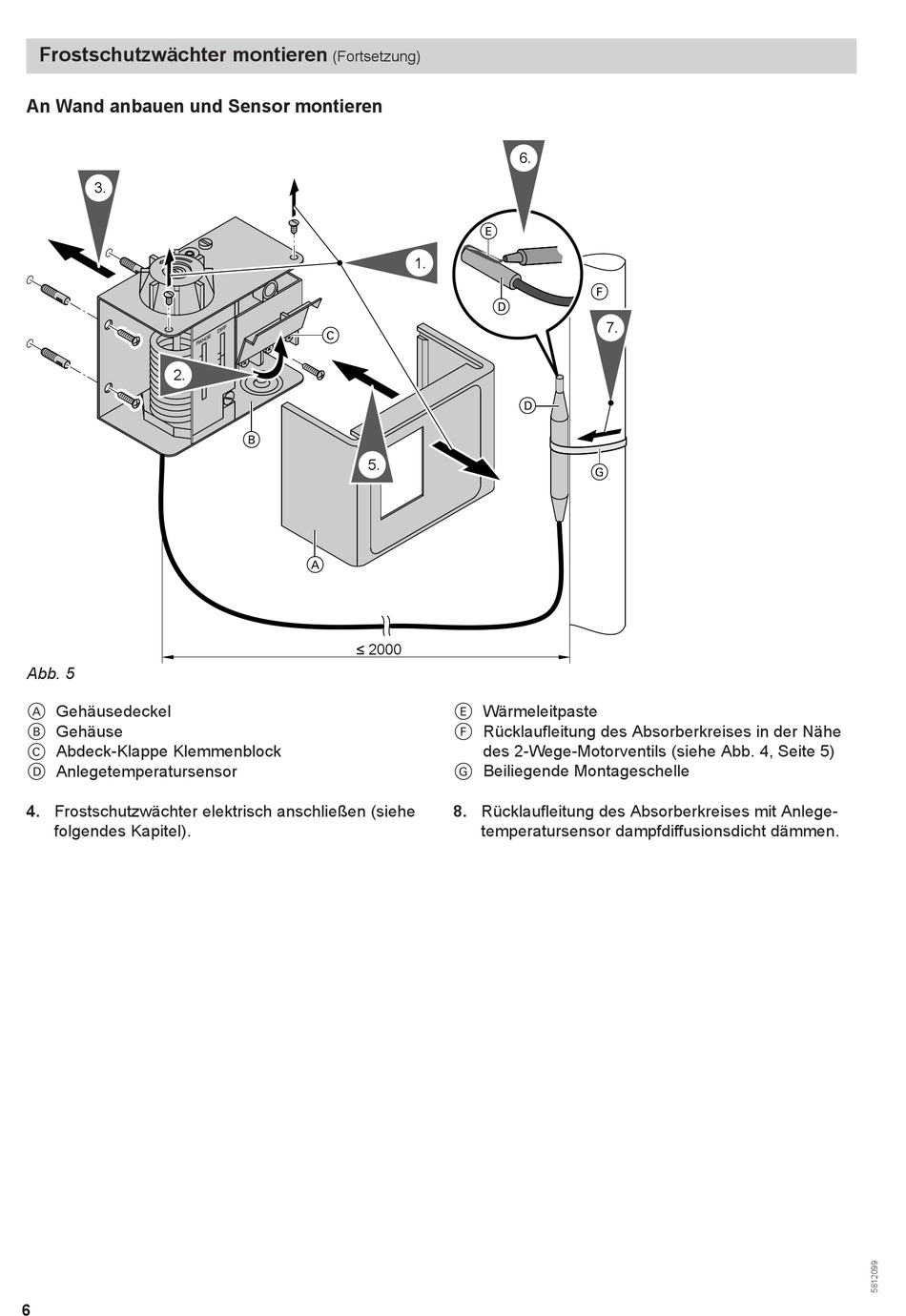

Frostschutzwächter montieren
An Wand anbauen und Sensor montieren
3.
2.
Abb. 5
Gehäusedeckel
A
Gehäuse
B
Abdeck-Klappe Klemmenblock
C
Anlegetemperatursensor
D
4. Frostschutzwächter elektrisch anschließen (siehe
folgendes Kapitel).
6
(Fortsetzung)
F F
D I
C
E
N G
R A
B
5.
A
6.
E
1.
D
D
2000
Wärmeleitpaste
E
Rücklaufleitung des Absorberkreises in der Nähe
F
des 2-Wege-Motorventils (siehe Abb. 4, Seite 5)
Beiliegende Montageschelle
G
8. Rücklaufleitung des Absorberkreises mit Anlege-
temperatursensor dampfdiffusionsdicht dämmen.
F
7.
G
