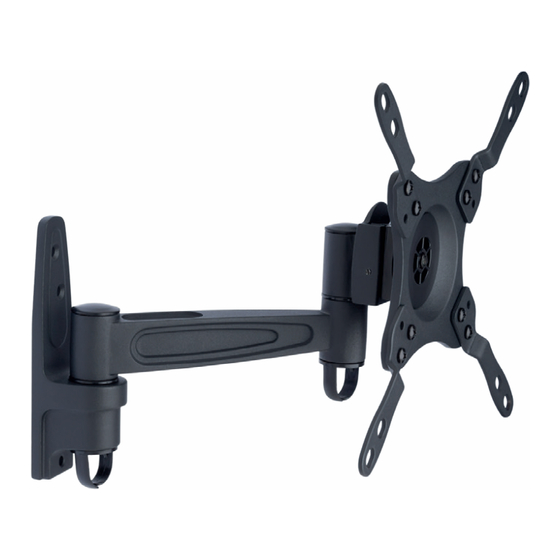

- Seite 1 USER MANUAL BENUTZERHANDBUCH UŽIVATELSKÝ MANUÁL UŽÍVATEĽSKÝ MANUÁL WALL MOUNT ARM FOR FLAT SCREEN WANDHALTERUNG FÜR MONITORE&TV-GERÄTE NÁSTĚNNÝ DRŽÁK NA OBRAZOVKU NÁSTENNÝ DRŽIAK NA OBRAZOVKU CI-785...
-
Seite 2: Specifications
WALL MOUNT ARM FOR FLAT SCREEN CI-785 USER MANUAL Before putting this product into operation, please read carefully all the instructions, even if you are already familiar with using similar products. Use the product only as described in this manual. Keep this manual in case you need it for future reference. -
Seite 3: Package Contents
WALL MOUNT ARM FOR FLAT SCREEN CI-785 USER MANUAL Package contents articulated arm (1×) VESA mount (1×) VESA adapter (2×) VESA adapter (2×) M5×12 (8×) M5 (8×) M package M4×14 (4×) M5×14 (4×) M6×14 (4×) M8×20 (4×) D5 washer (4×) D8 washer (4×) - Seite 4 WALL MOUNT ARM FOR FLAT SCREEN CI-785 USER MANUAL Assembly Assembly of the articulated arm Mark the place to drill the holes for anchors. Drill the holes. Screw the articulated arm on the wall. Notice: The wall or the surface used for securing the arm must have sufficient strength...
- Seite 5 WALL MOUNT ARM FOR FLAT SCREEN CI-785 USER MANUAL Assembly of the VESA adapters A. VESA 200×200 B. VESA 200×100 Installing the VESA mount A. VESA 75×75 or 100×100 The upper edge of the screen...
- Seite 6 WALL MOUNT ARM FOR FLAT SCREEN CI-785 USER MANUAL B. VESA 200×200 The upper edge of the screen...
- Seite 7 WALL MOUNT ARM FOR FLAT SCREEN CI-785 USER MANUAL C. VESA 200×100 The upper edge of the screen Tighten the screws properly, but make sure not to strip the threads.
- Seite 8 WALL MOUNT ARM FOR FLAT SCREEN CI-785 USER MANUAL Installing the screen onto the arm Carefully slide the screen with the VESA mount to the rails of the articulated arm. Secure the arm by tightening the screws on the sides.
- Seite 9 WALL MOUNT ARM FOR FLAT SCREEN CI-785 USER MANUAL Cable management Plug in the cables to the screen and run them through the cable management holes. Note: Leave the cables a little loose in case you need to reposition the screen later on.
-
Seite 10: Spezifikation
WANDHALTERUNG FÜR MONITORE&TV-GERÄTE CI-785 BENUTZERHANDBUCH Vor Inbetriebnahme dieses Produkts lesen Sie bitte sorgfältig die komplette Anleitung zu dessen Benutzung, und das auch für den Fall, dass Sie mit der Verwendung eines Produkts ähnlicher Bauart vertraut sind. Benutzen Sie das Produkt nur auf die Art und Weise, wie in dieser Anleitung beschrieben. -
Seite 11: Inhalt Der Verpackung
WANDHALTERUNG FÜR MONITORE&TV-GERÄTE CI-785 BENUTZERHANDBUCH Inhalt der Verpackung Gelenkarm (1×) VESA-Halter (1×) VESA-Adapter (2×) VESA-Adapter (2×) M5×12 (8×) M5 (8×) M Päckchen M4×14 (4×) M5×14 (4×) M6×14 (4×) M8×20 (4×) D5 Unterlegscheibe (4×) D8 Unterlegscheibe (4×) Distanzscheibe (8×) W Päckchen ST5,5×50 (3×) -
Seite 12: Montage
WANDHALTERUNG FÜR MONITORE&TV-GERÄTE CI-785 BENUTZERHANDBUCH Montage Montage des Gelenkarms Vor dem Bohren markieren Sie bitte die genaue Position der Löcher für die mitgelie- ferten Dübel. Nun bohren Sie die Löcher. Schrauben Sie den Gelenkarm an die Wand. Hinweis: Die Wand oder die Fläche zur Befestigung des Halters muss über eine ausrei- chende Festigkeit und Tragfähigkeit für das Gesamtgewicht des Halters, des Bildschirms... - Seite 13 WANDHALTERUNG FÜR MONITORE&TV-GERÄTE CI-785 BENUTZERHANDBUCH Montage der VESA-Adapter A. VESA 200×200 B. VESA 200×100 Installation des VESA-Halters A. VESA 75×75 oder 100×100 Der obere Rand des Bildschirms...
- Seite 14 WANDHALTERUNG FÜR MONITORE&TV-GERÄTE CI-785 BENUTZERHANDBUCH B. VESA 200×200 Der obere Rand des Bildschirms ODER ODER...
- Seite 15 WANDHALTERUNG FÜR MONITORE&TV-GERÄTE CI-785 BENUTZERHANDBUCH C. VESA 200×100 Der obere Rand des Bildschirms ODER ODER Ziehen Sie die Schrauben ordentlich fest. Passen Sie auf, dass die Gewinde nicht beschä- digt werden.
- Seite 16 WANDHALTERUNG FÜR MONITORE&TV-GERÄTE CI-785 BENUTZERHANDBUCH Aufhängen des Bildschirms am Halter Schieben Sie den Bildschirm mit dem VESA-Halter langsam in die Schienen des Gelen- karms. Sichern Sie den Halter durch Festziehen der beiden Schrauben an den Seiten. Im Bedarfsfalle sichern Sie den Bildschirm mit einem Schloss gegen Diebstahl (Das Schloss...
- Seite 17 WANDHALTERUNG FÜR MONITORE&TV-GERÄTE CI-785 BENUTZERHANDBUCH Organisation der Verkabelung Schließen Sie die Kabel an den Bildschirm an und führen Sie sie durch die Öse der Kabel- führung. Hinweis: Belassen Sie eine Reserve für die Änderung der Bildschirmposition. Position des Bildschirms Passen Sie die Position des Bildschirms durch Drehen oder Kippen an.
- Seite 18 NÁSTĚNNÝ DRŽÁK NA OBRAZOVKU CI-785 UŽIVATELSKÝ MANUÁL Před uvedením tohoto výrobku do provozu si, prosím, pečlivě prostudujte celý návod k jeho použití, a to i v případě, že jste již obeznámeni s používáním výrobků podobného typu. Výrobek používejte pouze tak, jak je popsáno v tomto návodu k použití. Tento návod k použití...
-
Seite 19: Obsah Balení
NÁSTĚNNÝ DRŽÁK NA OBRAZOVKY CI-785 UŽIVATELSKÝ MANUÁL Obsah balení kloubové rameno (1×) VESA držák (1×) VESA adaptér (2×) VESA adaptér (2×) M5×12 (8×) M5 (8×) M balíček M4×14 (4×) M5×14 (4×) M6×14 (4×) M8×20 (4×) D5 podložka (4×) D8 podložka (4×) distanční... - Seite 20 NÁSTĚNNÝ DRŽÁK NA OBRAZOVKU CI-785 UŽIVATELSKÝ MANUÁL Montáž Montáž kloubového ramena Před vrtáním označte přesné umístění otvorů pro hmoždinky. Vyvrtejte otvory. Přišroubujte kloubové rameno na stěnu. Upozornění: Stěna nebo plocha pro upevnění držáku musí mít dostatečnou pevnost a nosnost pro celkovou hmotnost držáku, obrazovky a příslušenství.
- Seite 21 NÁSTĚNNÝ DRŽÁK NA OBRAZOVKY CI-785 UŽIVATELSKÝ MANUÁL Montáž VESA adaptérů A. VESA 200×200 B. VESA 200×100 Instalace VESA držáku A. VESA 75×75 nebo 100×100 Horní okraj obrazovky...
- Seite 22 NÁSTĚNNÝ DRŽÁK NA OBRAZOVKU CI-785 UŽIVATELSKÝ MANUÁL B. VESA 200×200 Horní okraj obrazovky NEBO NEBO...
- Seite 23 NÁSTĚNNÝ DRŽÁK NA OBRAZOVKY CI-785 UŽIVATELSKÝ MANUÁL C. VESA 200×100 Horní okraj obrazovky NEBO NEBO Šrouby řádně utáhněte. Dejte však pozor, aby nedošlo ke stržení závitů.
- Seite 24 NÁSTĚNNÝ DRŽÁK NA OBRAZOVKU CI-785 UŽIVATELSKÝ MANUÁL Zavěšení obrazovky na držák Pomalu nasuňte obrazovku s VESA držákem do drážek kloubového ramena. Zajistěte držák utažením dvou šroubů na bocích. V případě potřeby zajistěte obrazovku zámkem proti krádeži. (Zámek není součástí balení.)
- Seite 25 NÁSTĚNNÝ DRŽÁK NA OBRAZOVKY CI-785 UŽIVATELSKÝ MANUÁL Organizace kabeláže Připojte kabely k obrazovce a veďte je okem pro vedení kabelů. Poznámka: Nechte si rezervu pro změnu polohy obrazovky. Poloha obrazovky Upravte polohu obrazovky natočením nebo naklopením.
- Seite 26 NÁSTENNÝ DRŽIAK NA OBRAZOVKU CI-785 UŽÍVATEĽSKÝ MANUÁL Pred uvedením tohto výrobku do prevádzky, si prosím starostlivo prečítajte celý návod na použitie, a to aj v prípade, že ste už oboznámený s používaním výrobku podobného typu. Výrobok používajte iba tak, ako je popísané v tomto návode na používanie. Tento návod k použitiu uchovajte pre prípad ďalšej potreby.
-
Seite 27: Obsah Balenia
NÁSTENNÝ DRŽIAK NA OBRAZOVKY CI-785 UŽÍVATEĽSKÝ MANUÁL Obsah balenia kĺbové rameno (1×) VESA držiak (1×) VESA adaptér (2×) VESA adaptér (2×) M5×12 (8×) M5 (8×) M balíček M4×14 (4×) M5×14 (4×) M6×14 (4×) M8×20 (4×) D5 podložka (4×) D8 podložka (4×) distančná... - Seite 28 NÁSTENNÝ DRŽIAK NA OBRAZOVKU CI-785 UŽÍVATEĽSKÝ MANUÁL Montáž Montáž kĺbového ramena Pred vŕtaním označte presné umiestnenie otvoru pre hmoždinky. Vyvŕtajte otvory. Prišraubujte kĺbové rameno na stenu. Upozornenie: Stena alebo plocha pre upevnenie držiaku musí mať dostatočnú pevnosť a nosnosť pre celkovú hmotnosť držiaku, obrazovky a príslušenstva.
- Seite 29 NÁSTENNÝ DRŽIAK NA OBRAZOVKY CI-785 UŽÍVATEĽSKÝ MANUÁL Montáž VESA adaptérov A. VESA 200×200 B. VESA 200×100 Inštalácia VESA držiaku A. VESA 75×75 alebo 100×100 Horný okraj obrazovky...
- Seite 30 NÁSTENNÝ DRŽIAK NA OBRAZOVKU CI-785 UŽÍVATEĽSKÝ MANUÁL B. VESA 200×200 Horný okraj obrazovky ALEBO ALEBO...
- Seite 31 NÁSTENNÝ DRŽIAK NA OBRAZOVKY CI-785 UŽÍVATEĽSKÝ MANUÁL C. VESA 200×100 Horný okraj obrazovky ALEBO ALEBO Šrauby riadne utiahnite. Dajte však pozor, aby nedošlo k strhnutiu závitov.
- Seite 32 NÁSTENNÝ DRŽIAK NA OBRAZOVKU CI-785 UŽÍVATEĽSKÝ MANUÁL Zavesenie obrazovky na držiak Pomaly nasuňte obrazovku s VESA držiakom do drážok kĺbového ramena. Zaistite držiak utiahnutím dvoch šraubov na bokoch. V prípade potreby zaistite obrazovku zámkom proti krádeži (Zámok nie je súčasťou...
- Seite 33 NÁSTENNÝ DRŽIAK NA OBRAZOVKY CI-785 UŽÍVATEĽSKÝ MANUÁL Organizácia kabeláže Pripojte káble k obrazovke a veďte ich okom pre vedenie káblov. Poznámka: Nechajte si rezervu pre zmenu polohy obrazovky. Poloha obrazovky Upravte polohu obrazovky natočením alebo naklopením.
- Seite 34 MANUFACTURER HERSTELLER PRODUCENT VÝROBCE VÝROBCA IT TRADE, a.s. Poděbradská 786/65a 198 00 Praha 9-Hloubětín Czech Republic tel.: +420 734 777 444 service@connectit-europe.com www.connectit-europe.com...
