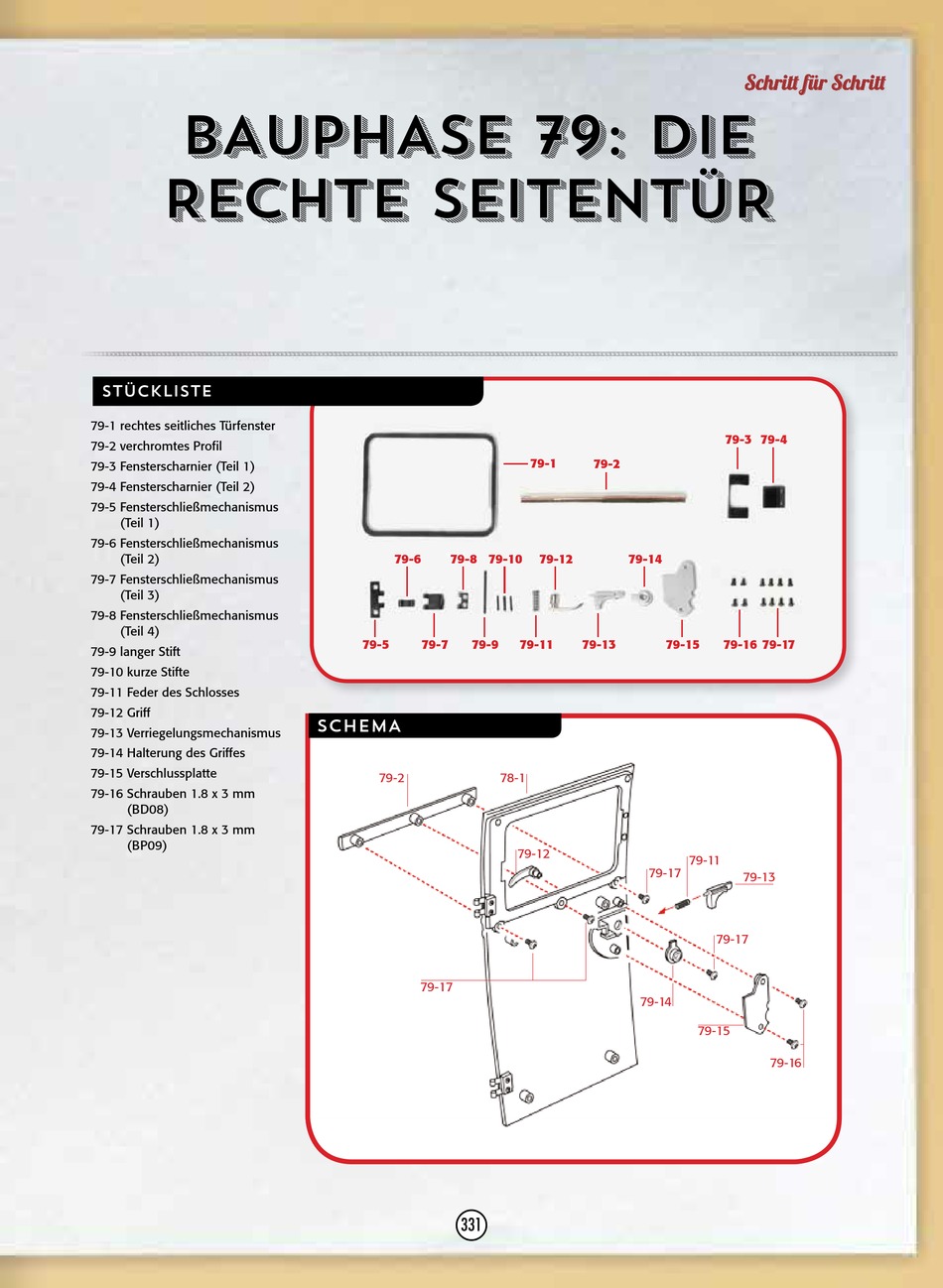

BAUPHASE 79: DIE
RECHTE SEITENTÜR
STÜCKLISTE
79-1 rechtes seitliches Türfenster
79-2 verchromtes Profil
79-3 Fensterscharnier (Teil 1)
79-4 Fensterscharnier (Teil 2)
79-5 Fensterschließmechanismus
(Teil 1)
79-6 Fensterschließmechanismus
(Teil 2)
79-7 Fensterschließmechanismus
(Teil 3)
79-8 Fensterschließmechanismus
(Teil 4)
79-9 langer Stift
79-10 kurze Stifte
79-11 Feder des Schlosses
79-12 Griff
79-13 Verriegelungsmechanismus
79-14 Halterung des Griffes
79-15 Verschlussplatte
79-16 Schrauben 1.8 x 3 mm
(BD08)
79-17 Schrauben 1.8 x 3 mm
(BP09)
79-6 79-8 79-10
79-5 79-7 79-9
SCHEMA
79-2
79-17
331
79-1 79-2
79-12 79-14
79-11 79-13 79-15
78-1
79-12
79-17
79-14
Schritt für Schritt
79-3 79-4
79-16 79-17
79-11
79-13
79-17
79-15
79-16
