Cisco Systems uMG9820 QAM Gateway Anweisungen Seite 2

Ausbauen und Ersetzen der
Stromversorgung des
Cisco uMG9820 QAM Gateway
To read these instructions in English, see
Note
"Removing and Replacing a Power Supply
in the Cisco uMG9820 QAM Gateway".
Hinweis Dokumente zu ähnlichen Themen finden
Sie unter „Cisco uMG9820 QAM
Gateway" auf der Website
http://www.cisco.com/unvaried/cc/td/doc
/product/cable/vod/umg9820/
index.htm.

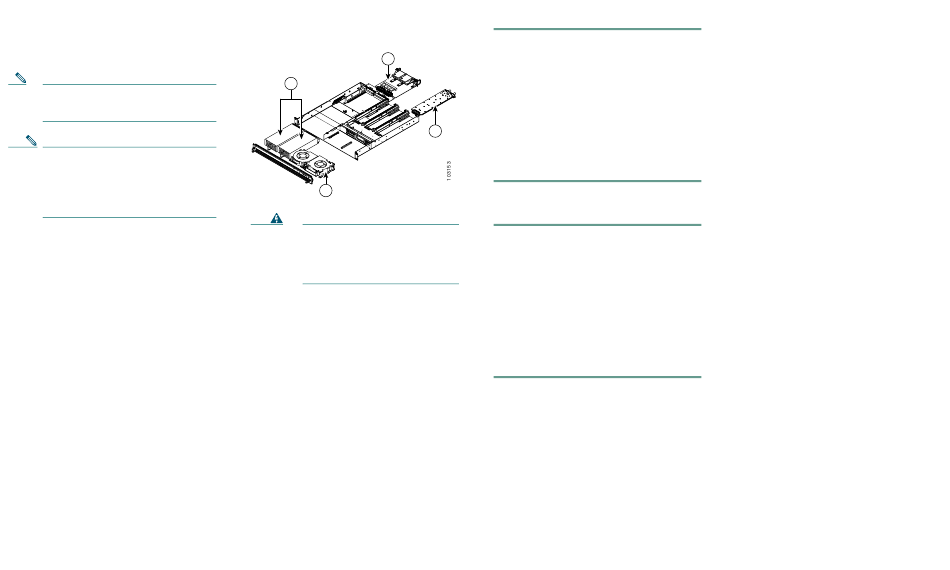

Die folgende Abbildung zeigt die herausnehmbaren
Bauteile (FRUs) im Cisco uMG9820. Bei dem hier
beschriebenen Verfahren geht es um Bauteil 2.
3
2
1
Warnung Wenn das System in Betrieb ist, treten
auf der Rückwandplatine gefährliche
Spannungen oder Energien auf.
Vorsicht bei der Wartung.
Statement 1034
Wenn zwei Stromversorgungsmodule installiert
sind und mindestens eines funktioniert, müssen Sie
für diesen Vorgang die Stromversorgung nicht
abschalten und das Gehäuse nicht vom Rack
entfernen, da dies einen Betriebsausfall
verursachen würde.
So bauen Sie eine Stromversorgung aus:
Schritt 1 Lösen Sie die Befestigungsschrauben an
der Vorderseite des Cisco uMG9820 mit
einem Schlitzschraubendreher, und
entfernen Sie die Abdeckung.
Schritt 2 Entfernen Sie mit einem
7/64"-Sechskant-Schraubendreher die
Halteschraube an der oberen linken Ecke
der Stromversorgung.
4
Schritt 3 Ziehen Sie mit einer Hand die
Stromversorgung am Griff gerade heraus.
Unterstützen und führen Sie sie dabei mit
der anderen Hand.
So installieren Sie eine Stromversorgung:
Schritt 1 Setzen Sie die Stromversorgung
vollständig ein, indem Sie sie mit einer
Hand führen und mit der anderen Hand
drücken.
Schritt 2 Ziehen Sie die Halteschraube an der
oberen linken Ecke der Stromversorgung
mit einem
7/64"-Sechskant-Schraubendreher an.
Schritt 3 Setzen Sie die Frontabdeckung des
Cisco uMG9820 wieder auf, und ziehen
Sie die Befestigungsschrauben mit einem
Schlitzschraubendreher an.
