INSTRUCTIONS D'EMPLOI
CAPTEUR
DESCRIPTION
L'interrupteur de proximité DICROMAT MICRO capte les émissions invisibles infrarouges provenant de personnes et autres sources de chaleur sans
émettre aucun type de radiation.
Quand une source de chaleur bouge sous n'importe quel capteur de l'interrupteur de proximité, ses circuits de sortie s'activent, dès qu'il cesse de capter
le mouvement ils se désactivent après le temps de retard réglable.
Le circuit du DICROMAT MICRO réagissent uniquement quand les conditions de lumière sont au-dessous du niveau sélectionné dans le capteur
maître. Le DICROMAT MICRO n'est pas approprié pour des systèmes d'alarme.
CONTENU DE LA BOITE
1 module d'alimentation.
1 capteur (câble de 1m de longueur).
INSTALLATION
ATTENTION : L'installation et le montage des appareils électriques doit être réalisé par un installateur autorisé.
L'appareil est internement protégé contre les interférences par un circuit de sécurité. Cependant, certains champs électromagnétiques particulièrement
forts peuvent altérer son fonctionnement, par conséquent, il ne se doit pas s'installer près de charges inductives (moteurs, transformateurs, etc.).

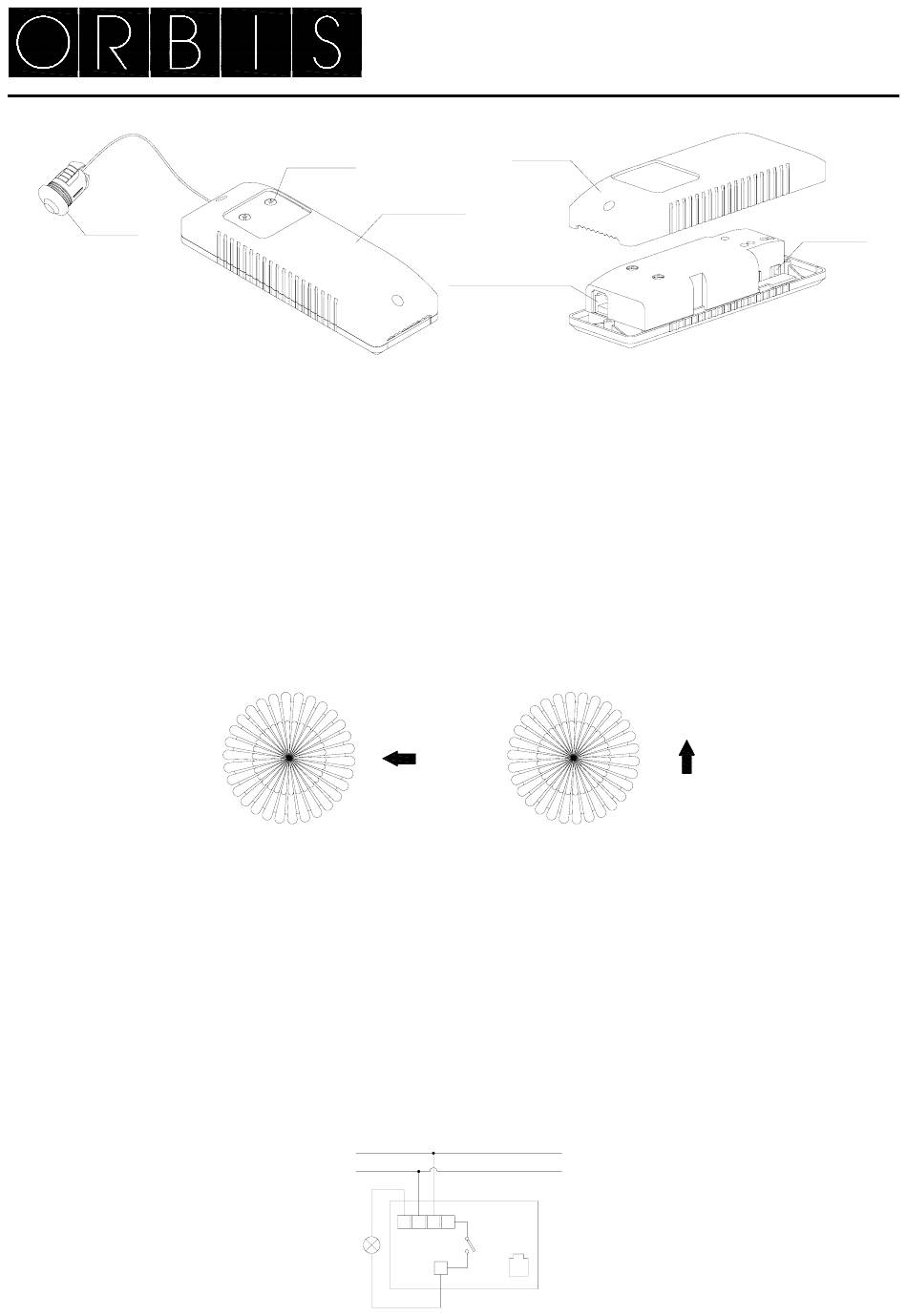

Dans l'installation du DICROMAT MICRO il faut tenir en compte que la détection se produit en croisant ses faisceaux de détection, et que par
conséquent si la source de chaleur à détecter est parallèle aux faisceaux (elle ne les traverse pas), il la détectera à une moindre distance, étant donné
qu'elle ne croise pas les faisceaux jusqu'à ce qu'elle se trouve tout près du capteur.
Dans les figures supérieures, la flèche indique la direction du mouvement de la personne ou objet à détecter.
La température ambiante de l'enceinte où s'installera le DICROMAT MICRO influe assez sur la sensibilité de la détection et par conséquent sur la
distance de détection. Plus la température sera élevée, pire sera la sensibilité, étant donné que l'appareil fonctionne par le mouvement d'une source de
chaleur. Plus la température ambiante sera proche de 36ºC (dans la plupart des cas 36ºC est la température du corps humain) pire sera la détection.
Le brouillard ou la pluie peuvent affecter négativement le champ de détection. Les vêtements d'hivers réduisent l'apport de chaleur à l'enceinte, en
diminuant par conséquent la sensibilité de détection.
Si deux DICROMAT MICRO sont connectés dans la même enceinte, la lampe actionnée par l'un d'eux ne devra pas se trouver dans le champ de
détection de l'autre.
MONTAGE
Encastré dans le plafond ou d'autres surfaces, en évitant que des surfaces hautement réfléchissantes (liquides), des éléments soumis à des
changements brusques de température (chauffage, air conditionné) ou des sources lumineuses et des objets qui peuvent bouger avec le vent (rideaux,
arbustes, etc.) ne se trouvent dans sa zone de détection. Réaliser une perforation d'un diamètre de 16mm pour fixer le senseur capteur. L'épaisseur du
plafond ou de la surface doit être d'entre 5 et 20mm.
DECONNECTER LA TENSION AVANT DE COMMENCER L'INSTALLATION ET LES CONNEXIONS. RETABLIR LA TENSION QUAND LE
DISPOSITIF SERA TOTALEMENT INSTALLE.
Retirer la carcasse en relâchant les vis des deux extrémités du module d'alimentation.
Connecter l'alimentation et la charge selon les schémas suivants :
SELECTEURS
MOINS GRANDE SENSIBILITE
L
N
CARCASSE
MODULE
D'ALIMENTATION
CONNEXION A CAPTEUR
AVEC CONNECTEUR RJ11
PLUS GRANDE SENSIBILITE
DICROMAT MICRO
N N
L
L
L
↓
RJ11
INTERRUPTEUR DE PROXIMITE
DICROMAT MICRO
BORNES DE
CONNEXION
