INTERRUPTOR DE PROXIMIDAD
DICROMAT MICRO
INSTRUCCIONES DE EMPLEO

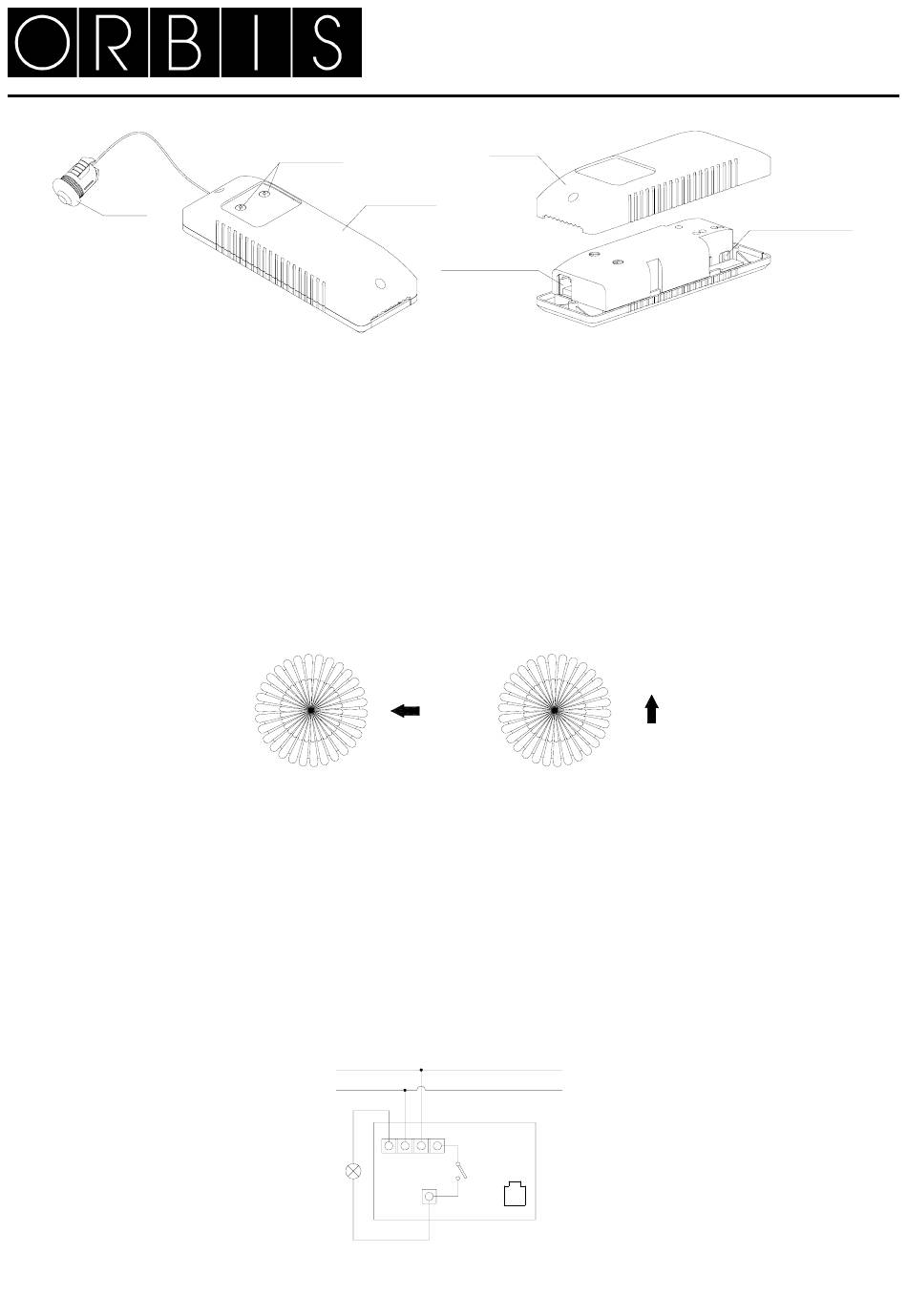

CARCASA
SELECTORES
MODULO DE
ALIMENTACIÓN
SENSOR
BORNAS DE CONEXIÓN
CONEXIÓN A SENSOR
CON CONECTOR RJ11
DESCRIPCIÓN
El interruptor de proximidad DICROMAT MICRO capta las emisiones invisibles infrarrojas procedentes de personas y otras fuentes de calor sin emitir
ningún tipo de radiación.
Cuando una fuente de calor se mueve bajo cualquier sensor del interruptor de proximidad, sus circuitos de salida se activan, una vez que deja de
captar el movimiento se desactivan tras un tiempo de retardo regulable.
El circuito del DICROMAT MICRO reacciona únicamente cuando las condiciones de luz están por debajo del nivel seleccionado.
El DICROMAT MICRO no es adecuado para sistemas de alarma.
CONTENIDO DE LA CAJA
1 módulo de alimentación.
1 Sensor (cable de 1 m de longitud).
INSTALACIÓN
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe ser realizada por un instalador autorizado.
El aparato está internamente protegido contra las interferencias por un circuito de seguridad. No obstante, algunos campos electromagnéticos
especialmente fuertes pueden llegar a alterar su funcionamiento, por tanto, no debe instalarse próximo a cargas inductivas (motores, transformadores,
etc.).
En la instalación del DICROMAT MICRO se debe tener en cuenta que la detección se produce al cruzar sus haces de detección, y que por tanto si la
fuente de calor a detectar va en paralelo a los haces (no los atraviesa), la detectará a una menor distancia, ya que no cruza los haces hasta que está
muy cerca del sensor.
MENOR SENSIBILIDAD MAYOR SENSIBILIDAD
En las figuras superiores, la flecha indica la dirección del movimiento de la persona u objeto a detectar.
La temperatura ambiente del recinto donde se instala el DICROMAT MICRO influye bastante en la sensibilidad de la detección y por tanto en la
distancia de detección. A mayor temperatura peor sensibilidad, ya que el aparato funciona por movimiento de una fuente de calor. Cuanto más cercana
a 36 ºC sea la temperatura ambiente (en la mayor parte de los casos 36 ºC es la temperatura del cuerpo humano) peor es la detección.
La niebla o la lluvia pueden afectar negativamente al campo de detección. Las prendas de abrigo reducen el aporte de calor al recinto, disminuyendo
por tanto la sensibilidad de detección.
Si se conectan dos DICROMAT MICRO en el mismo recinto, la lámpara accionada por uno de ellos no deberá encontrarse en el campo de detección
del otro.
MONTAJE
Empotrado en techo, u otras superficies, evitando que en su área de detección se encuentren superficies altamente reflectantes (líquidos), elementos
sujetos a cambios bruscos de temperatura (calefacción, aire acondicionado) o fuentes luminosas y objetos que se puedan mover con el viento
(cortinas, pequeños árboles, etc.). Realizar un taladro de diámetro 16 mm para fijar el sensor captador. El espesor del techo o superficie, para su
instalación, debe ser entre 5 y 20 mm.
DESCONECTAR LA TENSIÓN ANTES DE INICIAR LA INSTALACIÓN Y LAS CONEXIONES. RESTABLECER LA TENSIÓN CUANDO EL
DISPOSITIVO ESTÉ TOTALMENTE INSTALADO.
Retirar la carcasa aflojando los tornillos de ambos extremos del módulo de alimentación.
Conectar la alimentación y la carga según el siguiente esquema:
L
N
N N L L
L
↓
RJ11
SENSOR
Introducir por el taladro del techo o superficie de instalación (16 mm), el conector del sensor de captación y conectar esté al modulo de alimentación
mediante el conector RJ11 previsto para ello. Si necesitamos introducir el módulo de alimentación por un orificio este debe ser como mínimo de 55 mm.
Comprobar cuidadosamente las conexiones realizadas. Colocar la carcasa retirada del modulo de alimentación y fijarla con los tornillos.
