Micronics U4000 Benutzerhandbuch

Ultraschall-durchflussmesser
Vorschau ausblenden Andere Handbücher für U4000:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

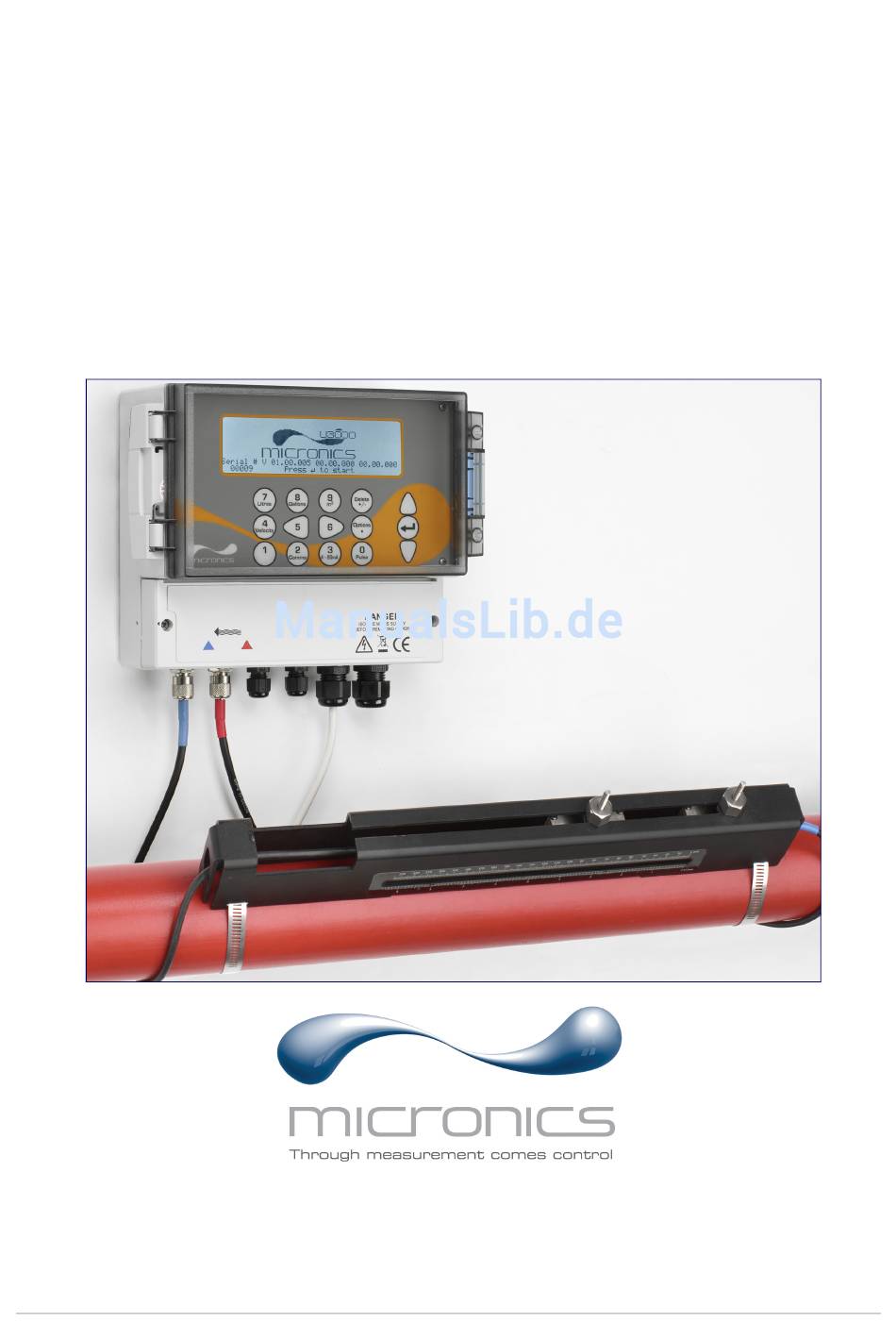

Micronics U3000/4000
Ultraschall-Durchflussmesser
Benutzerhandbuch
Micronics Ltd, Knaves Beech Business Centre, Davies Way, Loudwater,
High Wycombe, Bucks HP10 9QR.
Telefon: +44 (0)1628 810456 Fax: +44 (0)1628 531540 E-Mail: sales@micronicsltd.co.uk
www.micronicsflowmeters.com
Ausgabe 5.0
(Software version 02.08.012)
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Micronics U4000

Inhaltszusammenfassung für Micronics U4000

  • Seite 1 Micronics U3000/4000 Ultraschall-Durchflussmesser Benutzerhandbuch Micronics Ltd, Knaves Beech Business Centre, Davies Way, Loudwater, High Wycombe, Bucks HP10 9QR. Telefon: +44 (0)1628 810456 Fax: +44 (0)1628 531540 E-Mail: sales@micronicsltd.co.uk www.micronicsflowmeters.com Ausgabe 5.0 (Software version 02.08.012)

  • Seite 3: Inhaltsverzeichnis

    2.3.2 Befestigung des Messwandlers 2.3.3 Montage der Führungsschiene am Rohr 2.3.4 Anbau der Messwandler 2.3.5 Befestigung des Messwandlers (Diagonalmodus) 2.4 Installation des virtuellen USB-Com. Anschlusses (nur U4000) 3: Betriebsanweisungen 3.1 Einstellung des Geräts 3.1.1 Erstbenutzung des Gerätes 3.1.2 Änderung der Benutzersprache 3.1.3 Datum und Zeit ändern (*nur U4000)
  • Seite 4 4.7 Drucken 4.7.1 Drucken erfasster Daten über den RS232-Drucker 4.8 Betrieb mit Calec®ST Energiezählwerk 4.8.1 Impulsausgang. 4.8.2 Anschluss des U3000/U4000 an das Calec® ST Energiezählwerk 4.8.3 U3000/U4000 konfigurieren 4.8.4 Konfiguration des Calec® ST Energiezählwerkes 5: Wartung & Reparatur 6: Störungssuche 6.1 Übersicht...

  • Seite 5: 1: Allgemeine Beschreibung

    • Behandeltes Wasser Sowohl der U3000 und der U4000 verfügen über ‘A’ und ‘B’ Modelloptionen, die sich auf den mitgelieferten Messwandler beziehen. Daher wird der U3000A mit Messwandlern des Typs 'A' geliefert, die zum Einsatz in Rohren mit Durchmessern zwischen 13 und 115 mm konzipiert sind, wohingegen der U4000B mit Messwandlern des Typs 'B' geliefert wird, die zum Einsatz in Rohren mit U3000/U4000 Benutzerhandbuch (Ausgabe 5.0)

  • Seite 6: Betriebsgrundsätze

    1: Allgemeine Beschreibung Durchmessern zwischen 50 und 2000 mm konzipiert sind. Beide Messwandlersätze verwenden ein herkömmliches Montagesystem zur Rohrbefestigung. Im gesamten Handbuch gilt jeder Verweis auf ’U3000/U4000’ sowohl für die Modelle U3000A/B als auch die Modelle U4000A/B (sofern nicht anderweitig angegeben).

  • Seite 7: Gelieferte Hardware

    Richtungen zurückzulegen, ist daher direkt proportional zur Strömungsgeschwindigkeit der Flüssigkeit Das U3000/U4000-System verwendet zwei Ultraschallmesswandler, die an dem Rohr befestigt sind, das die Flüssigkeit führt, und vergleicht die Zeit, die erforderlich ist, um einen Ultraschallton in beide Richtungen zu übertragen. Wenn die Schallmerkmale der Flüssigkeit bekannt sind, kann der Mikroprozessor des Gerätes die Ergebnisse der Übertragungszeitrechnungen verwenden, um die...

  • Seite 8: U3000/U4000 Gerät

    Zusätzlich kann der U4000 als Gerät zur Datenerfassung fungieren. Beim Betrieb in diesem Modus können die erfassten Daten in den Gerätespeicher, auf einem PC (über die seriellen Schnittstellen RS232 oder USB) oder gleichzeitig in den Speicher und auf dem PC ausgegeben werden.

  • Seite 9: Tastenfeld

    ENTER (AUSWAHL) RUNTER scrollen Nach LINKS scrollen Nach RECHTS scrollen Abbildung 1.4 Tastenfeld U3000/U4000 Menüs und die Menüauswahltasten Hinweis: Als Sicherheitsmaßnahme ist ein Passwort für den Zugang zu den Betriebsmenüs erforderlich, sobald das Gerät erstmalig eingerichtet wurde (siehe Seite 24).

  • Seite 10: Stromversorgung

    1: Allgemeine Beschreibung Die Menüs des U3000/U4000 sind hierarchisch angeordnet, wobei sich das HAUPTMENÜ auf der obersten Ebene befindet. Die Menünavigation erfolgt über drei Tasten auf der rechten Seite des Tastenfelds, die zum Blättern in den Richtungen AUF und AB in einer Menüliste und zur AUSWAHL eines Menüpunktes verwendet werden.

  • Seite 11: 2: Installation

    Montage des U3000/U4000-Gerätes 2.2.1 Anordnung des Gerätes Das U3000/U4000-Gerät sollte so nah wie irgend möglich bei den Ultraschallsensoren auf dem Rohr montiert werden. Die Standardmesswandlerkabel sind 10 Meter lang, wobei 3 Meter lange Kabel optional erhältlich sind. Wenn es aus betrieblichen Gründen nicht möglich ist, das Gerät so nah an den Sensoren zu montieren, sind individuelle Kabel von bis zu 100 m erhältlich - bitte...

  • Seite 12: Angaben Zur Montage

    Langloch für M4-Schraube 198 mm Kabelanschlüsse Alle Strom- und Steuerungskabel werden durch Kabelanschlüsse an der Unterseite des Gerätes geführt und gemäß Abbildung auf die Klemmleisten aufgelegt. Abbildung 2.1 U3000/U4000 Angaben zur Montage und zum Anschluss U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software-Vers. 02.08.012)

  • Seite 13: Anschluss Des Gerätes

    – Klemmen EXPIO#1 bis EXPIO#8 werden für E/A-Anschlüsse an eine Erweiterungsanschlüsse (nur U4000) Reihe von Erweiterungsplatinen genutzt, die in den Erweiterungssteckplatz des U4000 eingebaut werden können. Entfernen Sie die Klemmenabdeckung. Verlegen Sie die Steuer- und Überwachungskabel durch die beiden kleineren Kabelverbindungen.

  • Seite 14: Montage Der Ultraschall-Messwandler

    Uniformität des Strömungsprofils verzerren.  Micronics Limited übernimmt keinerlei Verantwortung oder Haftung, falls das Produkt nicht in Übereinstimmung mit den für das Produkt geltenden Einbauanweisungen installiert wurde. Vor dem Anbringen der Messwandler sollten Sie zuerst sicherstellen, dass der vorgesehene Standort die in Abbildung 2.3...
  • Seite 15 2: Installation Die U3000/U4000-Ausrüstung braucht ein einheitliches Strömungsprofil, da eine verzerrte Strömung zu unvorhersehbaren Messfehlern führen wird. Strömungsprofilverzerrungen können durch vorgelagerte Störungen wie Biegungen, T-Stücke, Ventile, Pumpen und andere ähnliche Hindernisse entstehen. Verzerrtes Strömungsprofil Einheitliches Strömungsprofil Verzerrtes Strömungsprofil Strömung Gültiger Messwandlerstandort...

  • Seite 16: Befestigung Des Messwandlers

    2.5). Nachdem die Führungsschienenbaugruppe vollständig montiert wurde, können die Messwandler durch Festziehen der Messwandlerklemme befestigt werden. Hinweis: Bei Verwendung des U3000/U4000 im Diagonal- bzw. im Reflexmodus auf Rohren von mehr als 350 mm Durchmesser sind zwei Führungsschienen erforderlich (mit jeweils einem installierten Messwandler) siehe Paragraph 2.3.5 für Einzelheiten zum Diagonalmodus.

  • Seite 17: Anbau Der Messwandler

    Senken Sie den Messwandler und das Kabel langsam durch die rechteckige Öffnung nach unten ab, bis die Langlöcher seitlich in der Messwandlerklemme genau mit den Kanten der Oberseite der Führungsschiene ausgerichtet sind. Abbildung 2.10 U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software-Vers. 02.08.012)
  • Seite 18 Messwandlers, nachdem die Messwandlerklemmen vollständig angezogen wurden. 12. Stellen Sie sicher, dass die Signalkabel der Messwandler richtig an das U3000/U4000-Gerät angeschlossen sind – d.h. das ROTE Kabel ist mit dem vorgegelagerten und das BLAUE Kabel ist mit dem nachgelagerten Messwandleranschluss verbunden.

  • Seite 19: Befestigung Des Messwandlers (Diagonalmodus)

    Bei Einbau der Ausrüstung für den Betrieb im Diagonalmodus sind die Messwandler in der gleichen Weise an den Führungsschienen zu sichern bzw. an das U3000/U4000 Gerät anzuschließen wie dies oben für den Reflex-Modus beschrieben wurde. Der größte Unterschied ist, dass Sie die erforderliche Position der Messwandler auf dem Rohr physisch markieren müssen, um zu bestimmen, wo die Messwandler-Führungsschienen anzubringen sind.
  • Seite 20 10. Montieren Sie den unteren Messwandler (blaues Kabel) auf der Führungsschiene wie in Paragraph 2.3.4 beschrieben, sodass die Führungsfläche des Messwandlers mit dem Punkt ‘Z’ ausgerichtet ist. 11. Verbinden Sie die Messwandlerkabel mit dem U3000/U4000-Gerät. U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software-Vers. 02.08.012)

  • Seite 21: Installation Des Virtuellen Usb-Com. Anschlusses (Nur U4000)

    (Standard) auf 1 msek. 14. Drücken Sie OK, um die Änderung zu übernehmen, und schließen Sie dann die übrigen offenen Fenster. 15. Jetzt sollte Ihr Computer mit dem U4000-Gerät über den USB-Anschluss so wie andere Standard-USB-Geräte kommunizieren können. U3000/U4000 Benutzerhandbuch (Ausgabe 5.0)
  • Seite 22 2: Installation U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software-Vers. 02.08.012)

  • Seite 23: 3: Betriebsanweisungen

    Direkte Protokollierung auf Speicher und PC – Paragraph 4.4 Einstellung RS232 – Paragraph 4.7.1 Herunterladen gespeicherter Daten auf PC – Paragraph 4.5 Einstellung USB – Paragraph 2.4 Ausdrucken von Daten – Paragraph 4.7 Verwendung mit dem Calec®ST Energiezählwerk – Paragraph 4.8 U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)

  • Seite 24: Einstellung Des Geräts

    3: Betriebsanweisungen Einstellung des Geräts Die unten stehenden Schritte gelten wenn nicht anders angegeben sowohl für U3000 als auch für U4000. Zu beachten: Wenn das Gerät erstmalig eingesetzt wird, erhält der Bediener solange freien Zugang zu allen Einstellungs- und Betriebsmenüs, bis das Gerät in die Betriebsart DURCHFLUSSANZEIGE geschaltet wird, woraufhin alle Menüs durch ein Passwort geschützt werden (siehe Seite 24).

  • Seite 25: Änderung Der Benutzersprache

    Im Menü Schnellstart werden verschiedene Daten für den zu überwachenden Standort gesammelt und Einzelheiten der Messwandlerkonfiguration wiedergegeben, die bei der Montage der Messwandler am Rohr anzuwenden sind. Bevor Sie das U3000/U4000-System benutzen können, müssen Sie die folgenden Informationen erfassen - diese werden bei der Einstellung des Menüs Schnellstart benötigt: •...
  • Seite 26 Wenn der Werkstoff nicht in der Liste aufgeführt ist, Flussstahl wählen Sie Anderes (Other) und geben Sie die Edelstahl 316 Übertragungsrate des Rohrwandwerkstoffes in m/s Edelstahl 303 ein. Wenden Sie sich an Micronics, wenn Sie diesen Plastik Wert nicht kennen. Gusseisen Duktiles Eisen Kupfer...

  • Seite 27: Auswahl Des Betriebsmodus

    Wenn der Werkstoff nicht in der Liste aufgeführt ist, wählen Sie Anderes und geben Sie die Wasser Übertragungsrate der Flüssigkeit in m/s ein. Wenden Glykol/Wasser 50% Sie sich an Micronics, wenn Sie diesen Wert nicht Glykol/Wasser 30 % kennen. Schmieröl Diesel Freon Anderes (m/s) ––...

  • Seite 28: Durchflussüberwachung

    3: Betriebsanweisungen Passwortkontrolle Nachdem die Daten erstmalig eingegeben wurden, wird die Passwortkontrollfunktion des U3000/U4000 ‘aktiviert’, sobald Sie von Schnellstart (Quick start) in den Bildschirm DURCHFLUSSANZEIGE (FLOW READING) wechseln. Dadurch wird eine unbefugte Manipulation der Einstellungsdaten verhindert. Sofort nach der ‘Aktivierung’ erscheint bei Tastenbetätigung immer ein Feld zur Passwortkontrolle, in welches Sie 71360 eingeben müssen, um die Passwortkontrolle zu ‘deaktivieren’...

  • Seite 29: Kalibrierung Des Gerätes

    DURCHFLUSSANZEIGE (FLOW READING) zurückzukehren. 3.3.2 Anpassung des eingestellten Nullströmungsausgleichs Das U4000-Gerät funktioniert über den Vergleich der Zeit, die erforderlich ist, um ein Ultraschallsignal zwischen zwei Messwandlern in beide Richtungen zu senden. Eine Anpassung des Ausgleichs der eingestellten Nullströmung wird bereitgestellt, um die inhärenten Unterschiede zwischen den zwei Sensoren, die Aufnahme von Rauschstörungen, inneren Rohrbedingungen usw.

  • Seite 30: Anpassung Des Kalibrierungsfaktors

    Lassen Sie das Zählwerk des Portaflow 30-60 Minuten laufen und notieren Sie den Gesamtdurchfluss, den der Referenzdurchflussmesser im gleichen Zeitraum anzeigt. Berechnen Sie den prozentualen Fehler zwischen dem U3000/U4000-Gerät und den Referenzmessern. Wenn der Fehler über ±1 % liegt, kalibieren Sie das U3000/U4000 wie unten stehend beschrieben.

  • Seite 31: Anpassung Der Rohrrauhigkeit

    Durchfluss bei max. Frequenz 200,00 Berechneter Impulswert 2,00 Diagnose Summe wählen +Summe  Verzögerung Kühler  Optionen Kühler  Beenden              U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)

  • Seite 32: Anpassung Des Dämpfungsfaktors

    60 Sekunden 120 Sekunden 240 Sekunden Zu beachten: Wenn der Dämpfungsfaktor zu hoch eingestellt ist, kann der angezeigte Wert stabil erscheinen, kann aber Änderungen in großen Schritten zeigen, wenn der Wert aktualisiert wird. U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)

  • Seite 33: Ausgänge

    3: Betriebsanweisungen Ausgänge Sowohl U3000 als auch U4000 verfügen über konfigurierbare Ausgänge für Strom, Impuls und Warnmeldungen. 3.4.1 Stromausgang Hinweis: Wenn Kabel über große Längen verlegt werden müssen oder die Aufnahme von Rauschstörungen zu einer instabilen Durchflussanzeige führt, empfehlen wir den Einsatz geschirmter Kabel mit doppeltem Kern, z. B. BELDEN 9501 060U500 oder ähnlich, beim Stromausgang mit 4-20 mA.

  • Seite 34: 4-20-Ma-Signaleichung

    Umrechnung der gemessenen Strömung in die Strömungsstärke Angenommen, die maximale Strömungsstärke ist (l/min) und die maximale Strömungsstärke ist „0“ (l/min), wie dargestellt. [0-16mA Skala] [0-20 mA Skala] [4-20 mA Skala] I (mA) U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)

  • Seite 35: Impulsausgang (Für Impulsfrequenzausgang Siehe Seite 44)

    3.4.3 Ausgänge für Warnmeldungen Sowohl U3000 als auch U4000 enthalten zwei programmierbare Ausgänge für Warnmeldungen, die über zwei optoentkoppelte Relais angeschlossen sind. Die Relaiskontakte sind für 48 V (Höchstspannung über den offenen Kontakten) und 500 mA (maximaler Dauerstrom durch geschlossene Kontakte).
  • Seite 36 Warnmeldung1 Pegel <Wert> Pegel (Alarm1 Level), geben Sie einen geeigneten Warnmeldung2 Modus Wert ein und drücken Sie ENTER, um den Warnmeldung2 Pegel <Wert> Betriebspunkt zur Warnmeldung einzustellen (siehe Beenden unten). Warnmeldung1 EIN Warnmeldung2 EIN U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)
  • Seite 37 Mode) und drücken Sie ENTER, um Warnmeldung 1 HH:MM:SS zurückzusetzen. Dadurch erhalten Sie Zugang zum Menü WARNMELDUNG1 MODUS (ALARM1 Warnmeldung1 Modus MODE) (siehe Abbildung unten). Warnmeldung1 Grenze <Wert> Warnmeldung2 Modus Warnmeldung2 Grenze <Wert> Beenden Warnmeldung1 EIN Warnmeldung2 EIN U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)

  • Seite 38: Messung Von Summierten Strömungen (Manuell)

    Liter Beachten Sie, dass in einigen Anlagen der –Summe: 0,00 Liter gemessene Durchfluss in beide Richtungen erfolgen kann. Wenn dies der Fall ist, wird der vorgelagerte Durchfluss gesondert im Feld -Summe (-Total) angezeigt. U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)

  • Seite 39: Berechnung Des Durchschnittlichen Durchflusses

    Flüssigkeit so ändern, dass das Signal vorübergehend unterbrochen oder ein falscher Durchflusswert angezeigt wird. Unter diesen Bedingungen zeigt das U3000 / U4000 System normalerweise sowohl für den Durchflusswert als auch den Stromausgang einen Fehlerzustand an, was bei einem kurzfristigen Signalverlust nachteilig ist. Dieses potenzielle Problem kann durch die Auswahl einer geeigneten Einstellung im Untermenü...

  • Seite 40: Kein Zurücksetzen (No Reset)

    Der Wert, der für Verzögerung Kühler übernommen Einstellungen Warnmeldungen wurde, wird nun angezeigt. Max. Impulsfrequenz (Hz) : 10,00 Durchfluss bei max. Frequenz : 200,00 Berechneter Impulswert : 2,00 Diagnose Summe wählen +Summe Verzögerung Kühler Optionen Kühler : Aus Beenden U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)

  • Seite 41: 4: Datenprotokollierung & Kommunikation (U4000)

    Zu beachten: Um die Summe auf dem Bildschirm anzuzeigen und während der Protokollierung zum RS232/USB- Ausgang zu senden, müssen Sie die erforderliche Option im Menü Datenerfassung wählen, bevor Sie die Durchflussanzeige einstellen. Einstellung und Starten der Protokollierung Während der U4000 im Modus ECHTZEITERFASSUNG TT-MM-JJ HH:MM:SS DURCHFLUSSANZEIGE läuft, überprüfen Sie,...

  • Seite 42: Datenprotokollierung & Kommunikation

    Drücken Sie die Funktionstaste Logger (Erfassung), um auf den Bildschirm REAL TIME LOGGER (ECHTZEITERFASSUNG) zuzugreifen. Wählen Sie je nach Bedarf Protokoll als Text ansehen (View log as text) oder Protokoll als Grafik  ansehen (View log as graph). U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)

  • Seite 43: Einstellung Des Automatischen (Zeitgesteuerten) Erfassungsmodus

    Zu beachten: Wenn Sie die Start- und Stoppzeiten in diesem Verfahren eingeben, müssen Sie im Sekundenfeld "00" eingeben, statt es leer zu lassen, anderenfalls wird eine Fehlermeldung angezeigt. Während der U4000 im Modus DURCHFLUSSANZEIGE (FLOW READING) läuft, überprüfen Sie, dass die angezeigten Strömungseinheiten die sind, die Sie auf der Erfassungsausgabe haben möchten (z. B. l/min).
  • Seite 44 Drücken Sie die Funktionstaste Erfassung (Logge), um auf den Bildschirm ECHTZEITERFASSUNG (REAL TIME LOGGER) zuzugreifen. Wählen Sie je nach Bedarf Protokoll als Text ansehen (View log as text) oder Protokoll als Grafik ansehen (View log as graph). U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)

  • Seite 45: Direkte Protokollierung Auf Einem Pc

    Wählen Sie SOFORT STARTEN (START NOW), um die Erfassungssitzung zu beginnen. Zu beachten: Dies funktioniert nur, wenn der U4000 mit dem PC verbunden ist und der RS232-Anschluss bereits angelegt wurde. Wenn das RS232-Protokoll nicht konfiguriert wurde, können Sie den RS232-Einrichtungsbildschirm durch Drücken der Taste Comms aufrufen.

  • Seite 46: Herunterladen Erfasster Daten Auf Einen Pc

    4: Datenprotokollierung & Kommunikation Herunterladen erfasster Daten auf einen PC Dieses Verfahren beschreibt, wie Sie gespeicherte Daten auf einen PC herunterladen. Es wird angenommen, dass der U4000 bereits mit dem Serienport des PC verbunden ist und dass die RS232/USB-Kommunikation eingerichtet wurde, siehe Beschreibung Paragraph 4.6.

  • Seite 47: Arbeiten Mit Portagraph Iii

    4: Datenprotokollierung & Kommunikation Arbeiten mit Portagraph III Micronics Ltd bietet die Software ‘Portagraph III Downloading and Graphing’, um dem Anwender das Herunterladen erfasster Daten auf einen PC zu erleichtern. Erfasste Daten können dann heruntergeladen und mit der Darstellungsfunktion von Portagraph III analysiert oder für eine detailliertere Darstellung und Auswertung in Microsoft Excel®...

  • Seite 48: Betrieb Mit Calec®St Energiezählwerk

    Rücklaufleitung (kalte Seite). Der Temperaturunterschied ( = Theiß - Tkalt), gemessen durch das Calec® ST Energiezählwerk, ermöglicht dem Calec® ST Energiezählwerk zusammen mit dem Impulseingang vom U3000/U4000 die Berechnung und Anzeige der akkumulierten Energie, die von der Heizung aufgenommen wurde.
  • Seite 49 Modus (Alarm 1 Mode) wie unten stehend Warnmeldung Test hervorgeht. Frequenz Wählen Sie Beenden (Exit), um zum Menü EINSTELLUNGEN WARNMELDUNGEN TT-MM-JJ HH:MM:SS OPTIONEN DURCHFLUSSANZEIGE (FLOW READING OPTIONS) zurückzugelangen. Warnmeldung1 Modus Frequenz Warnmeldung1 Pegel Warnmeldung2 Modus Warnmeldung2 Pegel Beenden U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)

  • Seite 50: Konfiguration Des Calec® St Energiezählwerkes

    Für einen Betrieb mit dem U3000/U4000 sind zwei Parameter einzugeben. Diese lauten: Maximale Eingangsfrequenz Die Maximale Eingangsfrequenz sollte der Frequenz entsprechen, die im U3000/U4000 eingestellt ist, d.h. 10 Hz oder 200 Hz. Volumen pro Impuls (Imp) Der Wert für Volumen pro Impuls sollte dem Wert entsprechen, der im U3000/U4000 unter Berechneter Impulswert (Calculated Pulse Value) zu finden ist.

  • Seite 51: 5: Wartung & Reparatur

    Das Gerät und die Sensoren sollten mindestens einmal alle 12 Monate kalibriert werden. Setzen Sie sich für weitere Informationen bitte mit Micronics oder Ihrem Kundendienstvertreter vor Ort in Verbindung. Wenn Sie das Produkt an Micronics zurücksenden, stellen Sie sicher, dass es sauber ist, und unterrichten Sie bitte Micronics davon, ob das Gerät Kontakt mit Gefahrstoffen hatte.
  • Seite 52 5: Wartung & Reparatur U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)

  • Seite 53: 6: Störungssuche

    • Sehr heiße Rohre verwandeln Wasser in Dampf und können daher falsche Geschwindigkeitsmerkmale anzeigen - möglicherweise verursacht durch einen gesenkten Rohrdruck • Überschlag – Flüssigkeit verwandelt sich aufgrund des Drucks, der niedriger als benötigt ist, in Gas U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)

  • Seite 54: Allgemeines Störungssuchverfahren

    - Ist die Rohroberfläche nicht korrodiert oder ist die - Ist die Rohroberfläche nicht korrodiert oder ist die schützende Oberfläche lose? schützende Oberfläche lose? - Sind keine Partikel in der Flüssigkeit? - Sind keine Partikel in der Flüssigkeit? Abbildung 6.1 Störungssuchtabelle U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)

  • Seite 55: Warn- & Statusmeldungen

    Geben Sie eine gültige Zahl ein. Reaktion: ERR:Impulsbreite! Erklärung: Sie haben einen Wert, der außerhalb der Bandbreite liegt, in das Feld Impulsbreitenfehler im Menü IMPULSAUSGANG eingegeben – siehe Paragraph 3.4.2. Reaktion: Geben Sie eine gültige Zahl ein. U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)
  • Seite 56 Dies tritt auf, wenn alle Datenerfassungsspeicherorte gefüllt sind. Die Auswirkung auf den Erfassungsprozess hängt von der Einstellung des Feldes Speicher umwenden auf dem voll Bildschirm ECHTZEITERFASSUNG ab (das auf Stop oder Überschreiben eingestellt sein kann). Reaktion: Löschen Sie den Erfassungsspeicher, siehe Paragraph 4.2. U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)
  • Seite 57 Reaktion: Temperatur ändern. Modus: Fehlertyp Die ausgewählten Sensoren sind ungültig, und der Modus kann nicht verifiziert Erklärung: werden. Reaktion: Wählen Sie einen Modus, der eine Entfernung ergibt, die ungleich 0 ist. U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)

  • Seite 58: Diagnosedisplay

    Der Unterschied in der Übertragungszeit zwischen den Signalen flussaufwärts und flussabwärts aufgrund der Fließgeschwindigkeit. Flüssigkeitsfortpflanzungsrate Das ist die Schallgeschwindigkeit der Flüssigkeit, die mit Hilfe der vom Benutzer eingegebenen Daten berechnet wird. Sensortrennung Der gleiche Wert wie der, der auf dem Einstellungsbildschirm angezeigt wird. U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)

  • Seite 59: 7: Optionen

    Die Standardmethode zur Sicherung der Führungsschiene am Rohr erfolgt mit Edelstahlbändern. 7.1.3 Optionen für längere Signalkabel Normalerweise wird das U3000/U4000-Gerät über Kabel von entweder 5 oder 10m Länge versorgt. Kundenspezifische Signalkabel mit bis zu 100 m Länge können bei Bedarf ebenfalls geliefert werden. Weitere Details und Informationen zur Verfügbarkeit erhalten Sie bei Micronics Ltd.
  • Seite 60 7: Optionen U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)

  • Seite 61: Anhang A: Spezifikationen

    Rohrauskleidung: Mögliche Rohrauskleidungen sind unter anderem Gummi, Glas, Beton, Epoxidharz, Stahl. Dicke der Rohrauskleidung:: 0 mm – 25 mm. Temperaturbereich der Rohrwand: Die Standardbetriebstemperatur des Sensors liegt bei -20 °C bis +135 °C. U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)
  • Seite 62 1500 V vom Gerät optoisoliert. Isolierung: Durch den Benutzer programmierbar von 1 bis 250 pps. Impulswiederholungsrate: Durch den Benutzer programmierbar von 2 ms bis 500 ms. Impulsbreite: 500 mA. Max. Strom: Max. Spannung: U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)
  • Seite 63 127 mm (B) x 34 mm (H) Überlagerung: Standard Englisch, optionale Überlagerungen erhältlich UMGEBUNG Betriebstemperatur: -20 °C bis +50 °C. Speichertemperatur: -25 °C bis +65 °C. Betriebsfeuchtigkeit: 90 % RF MAX bei +50 °C. U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)
  • Seite 64 BS EN 60068-1:1995, BS EN 60068-2-1:2007, BS EN 60068-2-2:2007 VERSANDINFORMATIONEN Kistengröße: 480 mm x 320 mm x 150 mm. Gewicht: 4,5 kg. Volumetrisches Gewicht: 3,8 kg. Micronics behält sich das Recht vor, die Spezifikationen ohne Benachrichtigung der Kunden abzuändern. U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)

  • Seite 65: Ce-Übereinstimmungserklärung

    CE-Übereinstimmungserklärung Ultraschallklammer am Durchflussmesser U3000-U4000 Ultraschall-Durchflussmesser Ultraflow Modelle U3000 und U4000 25. Januar 2010 U3000/U4000 Benutzerhandbuch (Ausgabe 5.0) (Software Ver. 02.08.012)
