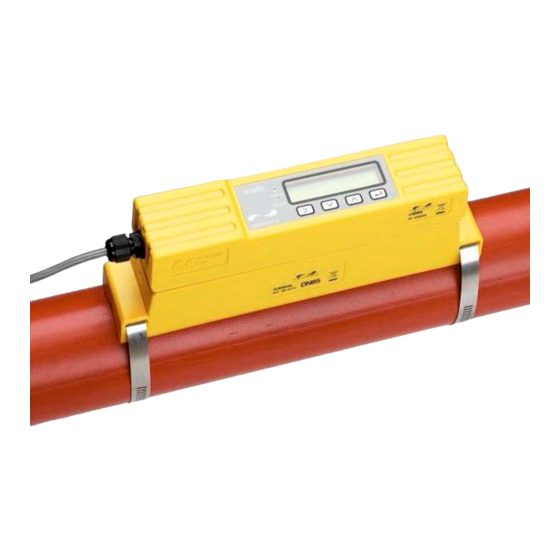

Micronics U1000 Bedienungsanleitung

Ultraschall durchflussmesser
Vorschau ausblenden Andere Handbücher für U1000:

Quicklinks

Diese Anleitung herunterladen

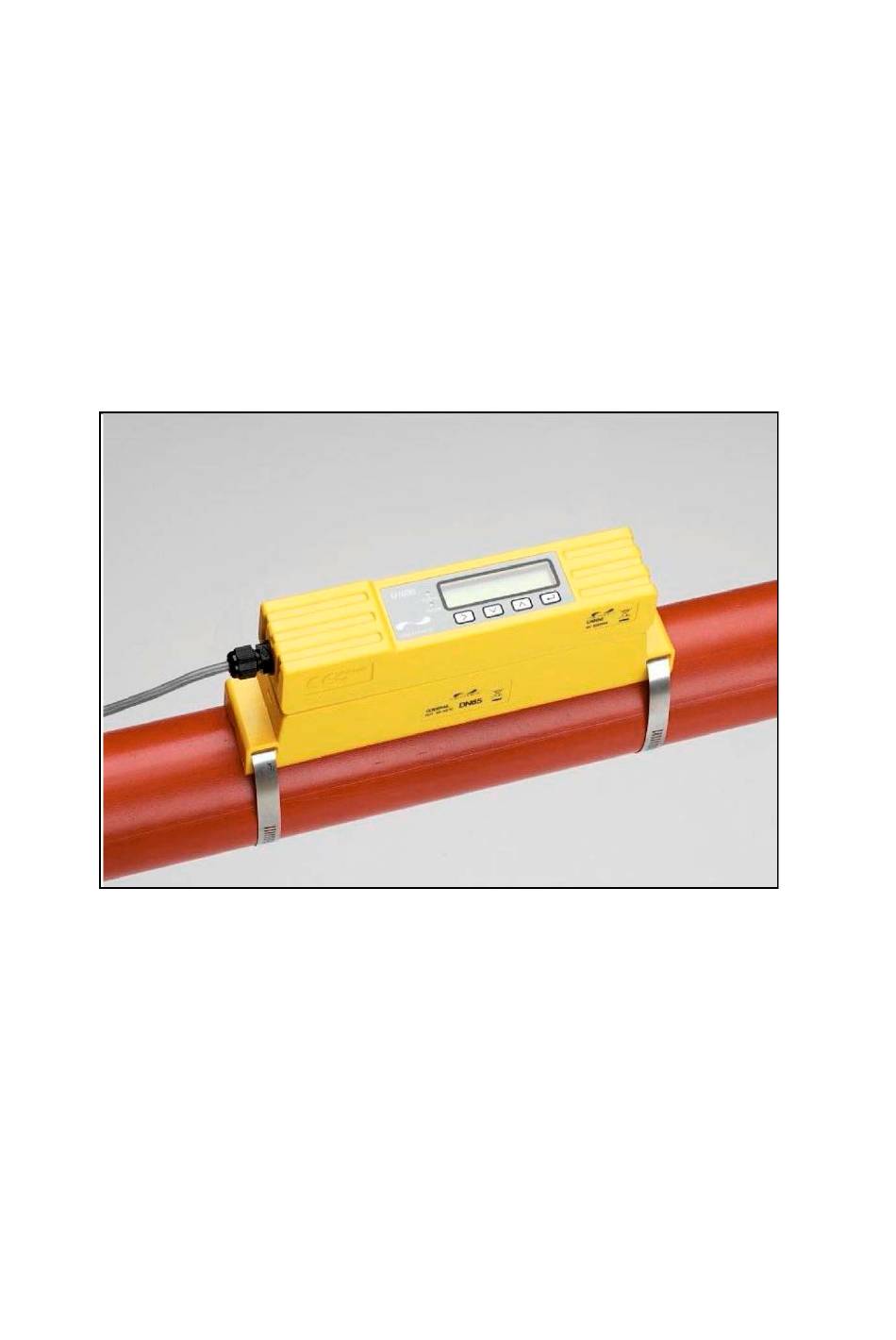

U1000 Bedienungsanleitung
U1000
Ultraschall Durchflussmesser
Bedienungsanleitung
loading

Verwandte Anleitungen für Micronics U1000

Inhaltszusammenfassung für Micronics U1000

  • Seite 1 U1000 Bedienungsanleitung U1000 Ultraschall Durchflussmesser Bedienungsanleitung...
  • Seite 2 Rohr durch Rohrschellen (im Lieferumfang enthalten) verbunden wird. Die Stromversorgung des Geräts erfolgt über eine externe 12 - 24V AC / DC Spannungsversorgung . Der U1000 ist für Stahl - und Kunststoffrohre mit Innendurchmesser von 20mm (0.8 ") bis 110mm (4") vorgesehen.
  • Seite 3 2 Arbeitsweise: Der U1000 ist ein Clamp-on-Ultraschall-Durchflussmesser, der nach dem Laufzeitdifferenzverfahren arbeitet, um exakte Durchflussmessungen in Rohrleitungen von aussen zu ermöglichen. Ein Ultraschallsignal einer vorgegebenen Frequenz wird beim Anlegen eines sich wiederholenden Spannungsimpulses am Sensorkristall generiert und übertragen. Diese Übertragung geht zuerst aus dem auslassseitigen Sensor zum einlassseitigen Sensor (entgegen der Strömung).
  • Seite 4 3 Bedienoberfläche Bild 2 veranschaulicht die Benutzeroberfläche des U1000 umfassend: - eine 2 Zeilen x 16 Zeichen LCD Anzeige mit Hintergrundbeleuchtung - Folientastatur - Zwei LEDs Abbildung 2 U1000 Benutzeroberfläche 3.1 Tastenbelegung Auswahl Taste, ermöglicht die Auswahl in den verschiedenen Optionen auf dem Display Verringerung des Wertes einer Ziffer Erhöhung des Wertes einer Ziffer...
  • Seite 5 Erfahrung hat gezeigt, dass die genauesten Ergebnisse erreicht werden , wenn die Befestigungsschienen im Winkel von 45 ° in Bezug auf die Oberseite des Rohrs montiert werden. Der U1000 erwartet ein gleichmässiges Strömungsprofil, denn eine verzerrte Strömung produziert unvorhersehbare Messfehler. Eine Verzerrungen des Durchflussprofils wird von im Einlauf befindlichen Störungen wie Bögen, T-Stücke, Ventile, Pumpen und anderen ähnlichen Hindernissen verursacht.
  • Seite 6 4.2 Montage des U1000 auf dem Rohr Befolgen Sie die fünf Schritte wie auf den folgenden fünf Abbildungen, um den U1000 auf dem Rohr zubefestigen. Das Fett aus der Spritze wird im Zentrum der Sensoren aufgetragen, wie oben gezeigt. Installieren Sie das Gehäuse mit den Elektronik mit den Sensorkabeln verbinden Sensoren auf dem Rohr.
  • Seite 7 Störfestigkeit mit Erde verbunden werden. 4.4 Anschluss U1000 an die Versorgungsspannung Der U1000 arbeitet in einem Spannungsbereich von 12 - 24V AC / DC. Verbinden Sie die Stromversorgung mit der braunen und blaue Ader des sechsadrigen Kabels. Für vollständige Einhaltung der EMV-Richtlinien wird eine 12V Versorgung für den Hausgebrauch und leichte industrielle...
  • Seite 8 1. Startbildschirm wird für 5 Sekunden angezeigt 2. Der Benutzer gibt den Rohr-Innendurchmesser ein (siehe Abschnitt 5.1) 3. U1000 wartet auf ein gültiges Signal 4. Wenn ein gültiges Signal gefunden wird, werden die Signalstärke und die Durchflussmenge angezeigt. Beim Einschalten wird die aktuelle Richtung der Strömung als positive Strömung festgelegt. Die aktuellen Ausgangssignale beziehen sich auf diese Durchflussrichtung.
  • Seite 9 5.1 Eingabe Rohr-ID Abbildung 7 zeigt den Menüpunkt „Eingabe des Rohr-Innendurchmessers“ nach dem ersten Einschalten. Zunächst wird die Hunderter-Stelle (050.0) blinken. Drücken Sie die Taste , um die Hunderter-Stelle (050,0) in der Reihenfolge 0, 1 zu erhöhen. Drücken Sie einmal kurz,um die Hunderter-Stelle zu erhöhen oder dauerhaft, um automatisch zwischen 0 und 1 zu wechseln.
  • Seite 10 5.2.2 Frequenzmodus Im Frequenzmodus ist die Impulsausgangsfrequenz proportional zur Fliessgeschwindigkeit innerhalb eines spezifizierten Frequenzbereichs von 0 - 200Hz. 5.3 4-20mA Stromausgang (Wenn vorhanden) Die Standardeinstellung des 4-20 mA Signalausgangs ist „EIN“, und die 4-20 mA LED auf dem Tastenfeld leuchtet. Der standardmässige Durchflusswert bei einem Ausgangssignal von 20 mA wird, abhängig von der Rohrgrösse, automatisch eingestellt.
  • Seite 11 7.1 Allgemeines Verfahren zum Ändern der Menüeinstellungen 7.1.1 Auswahlmenüs Wenn ein passwortgeschütztes Menü gewählt wird, ist das Verfahren zum Ändern der Standardeinstellung für alle Menüs gleich. Hierzu ein Beispiel: Durchflusseinheiten Menü, wie in Abbildung 8 dargestellt. Abbildung 8 Durchflusseinheiten Menü Die Werkseinstellung "...
  • Seite 12 7.2 Struktur des passwortgeschützten Menüs Stellen Sie sicher, dass sich das Gerät im Durchfluss-Anzeigemodus befindet. Drücken Sie dann die Taste , um zur Passworteingabe zu gelangen. Geben Sie 71360 ein, wie im Abschnitt 7.1.2 (Dateneingabe) erläutert, um das Passwort einzugeben. Die Flussdiagramme auf den folgenden Seiten zeigen die Struktur des passwortgeschützten Menüs.
  • Seite 15 Wenn der Summenzähler aktiviert ist, wechselt die Anzeige ständig zwischen aktuellem Durchfluss und der Summe. Durch drücken der Taste kann die Dauer der Anzeige des jeweiligen Wertes auf ca 30 Sekunden erhöht werden.
  • Seite 17 8 Diagnose-Menü Das Diagnose-Menü bietet einige zusätzliche Informationen über den Durchflussmesser sowie dessen Einstellung. Das Menü kann durch Drücken der Taste aus dem Durchflussanzeige-Bildschirm heraus aufgerufen werden. Das Menü unten beschreibt die verschiedenen Diagnose-Elemente.
  • Seite 18 6. Tragen Sie eine Fett-Wulst in der Mitte jedes Sensorblocks (mit Hilfe der mitgelieferten Spritze) auf. Die empfohlene Wulstgrösse, siehe Abbildung 4 (Montage des U1000 auf dem Rohr). 7. Folgen Sie dem dort illustrierten Verfahren für die erneute Installation der Führungsschiene auf dem...

  • Seite 19: Anhang 1 - U1000 Spezifikation

    10 Anhang 1 – U1000 Spezifikation Tabelle 1 zeigt die U1000 Produktspezifikation...
  • Seite 20 11 Anhang II – Standardwerte Die Einstellungen werden im Werk für metrische oder Zoll Einheiten konfiguriert. Tabelle 2 zeigt die metrische Standardwerte. In Tabelle 3 sind die Standardwerte, wenn Zoll-Abmessungen ausgewählt werden.

  • Seite 21: Anhang Iii - Fehler-Und Warnmeldungen

    12 Anhang III - Fehler-und Warnmeldungen 12.1 Systemfehler Es gibt drei mögliche Systemfehler-Meldungen, die angezeigt werden können. Diese sind: 1. Poor Signal. Das Gerät ist nicht in der Lage, ein Signal von einem oder beiden Sensoren zu erfassen. Wenn diese Meldung erscheint, müssen die Sensoren anders positioniert werden. 2.
  • Seite 22 5. Bei der Programmierung der Nullabschaltung wird diese auf den Bereich von 0,000 bis 0,500 begrenzt. Wenn ein ungültigen Wert eingegeben wird, dann wird die folgende Warnmeldung angezeigt. 6. Bei der Programmierung des Kalibrierungsfaktors ist die Eingabe auf den Bereich von 0,5 bis 1,5 begrenzt.
