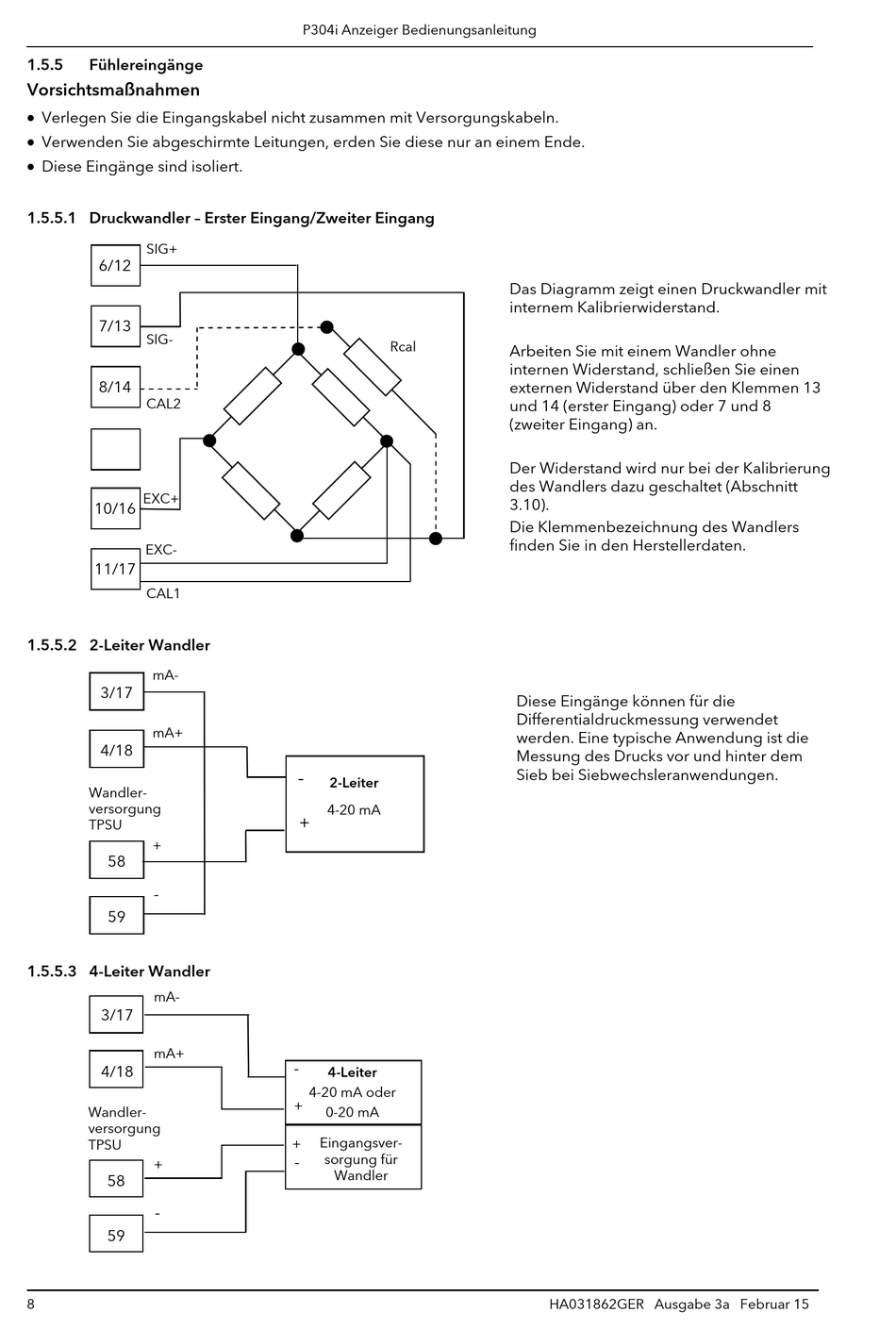

1.5.5
Fühlereingänge
Vorsichtsmaßnahmen
Verlegen Sie die Eingangskabel nicht zusammen mit Versorgungskabeln.
Verwenden Sie abgeschirmte Leitungen, erden Sie diese nur an einem Ende.
Diese Eingänge sind isoliert.
1.5.5.1 Druckwandler – Erster Eingang/Zweiter Eingang
SIG+
6/12
7/13
SIG-
8/14
CAL2
EXC+
10/16
EXC-
11/17
CAL1
1.5.5.2 2-Leiter Wandler
mA-
3/17
mA+
4/18
Wandler-
versorgung
TPSU
+
58
-
59
1.5.5.3 4-Leiter Wandler
mA-
3/17
mA+
4/18
Wandler-
versorgung
TPSU
+
58
-
59
8
P304i Anzeiger Bedienungsanleitung
Rcal
-
2-Leiter
4-20 mA
+
-
4-Leiter
4-20 mA oder
+
0-20 mA
Eingangsver-
+
sorgung für
-
Wandler
Das Diagramm zeigt einen Druckwandler mit
internem Kalibrierwiderstand.
Arbeiten Sie mit einem Wandler ohne
internen Widerstand, schließen Sie einen
externen Widerstand über den Klemmen 13
und 14 (erster Eingang) oder 7 und 8
(zweiter Eingang) an.
Der Widerstand wird nur bei der Kalibrierung
des Wandlers dazu geschaltet (Abschnitt
3.10).
Die Klemmenbezeichnung des Wandlers
finden Sie in den Herstellerdaten.
Diese Eingänge können für die
Differentialdruckmessung verwendet
werden. Eine typische Anwendung ist die
Messung des Drucks vor und hinter dem
Sieb bei Siebwechsleranwendungen.
HA031862GER Ausgabe 3a Februar 15
