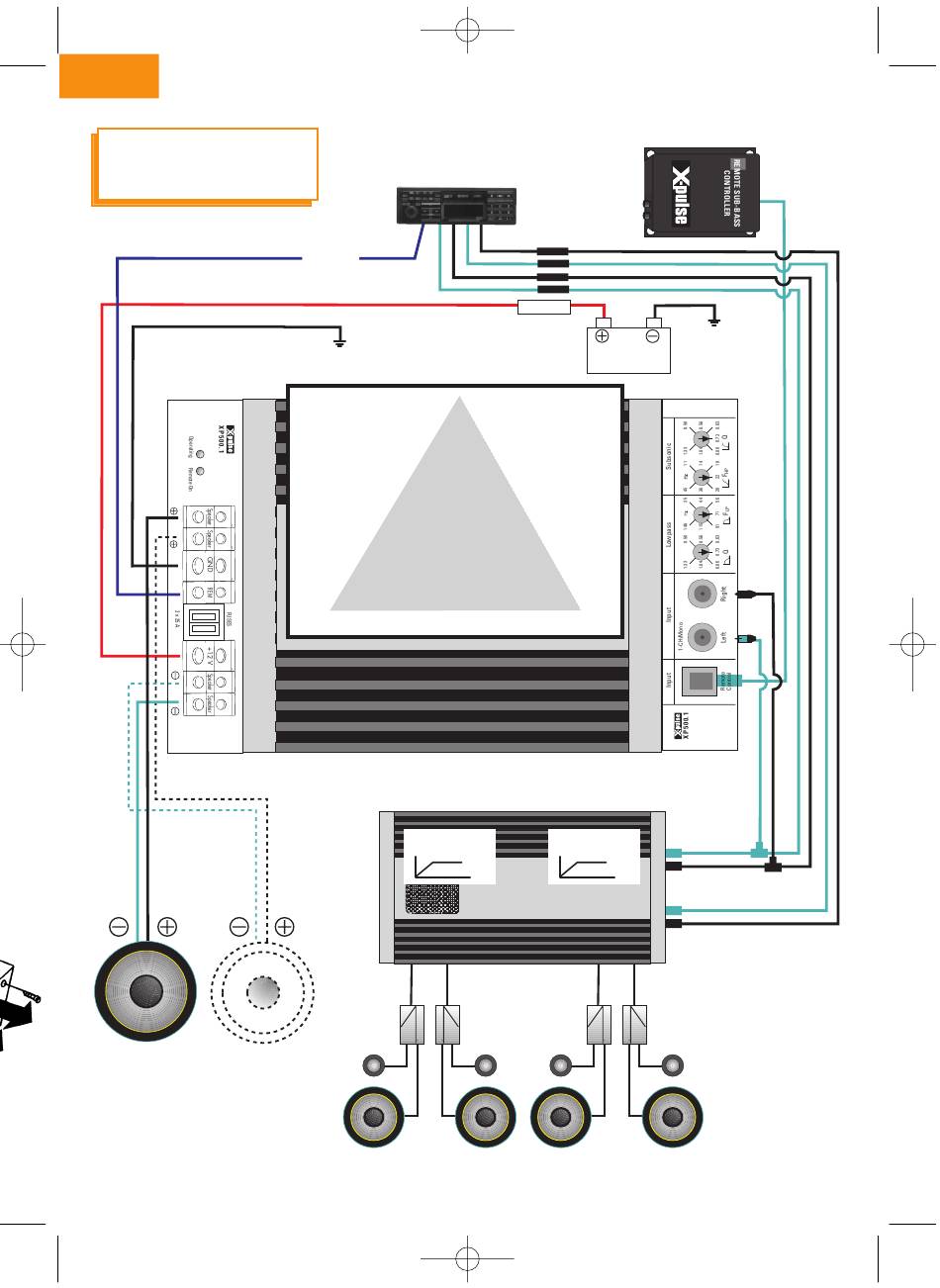

ANSCHLUSS-
DIAGRAMM
25 A
25 A
SUBWOOFER
14.10.1998 9:34 Uhr
STEUERGERÄT
REMOTE
ON/OFF
MASSE
WICHTIG: Das Cinch-Eingangs-Signal sollte ein
Vollbereichssignal (Fullrange Signal) sein. Beim
Anschluss eines Tiefpass-Signals (Lowpass
Signal) vom Steuergerät wird die Lowpass-
Frequenz-Regelung der XP500.1 immer nach
!
unten verschoben!
Wählen Sie den korrekten INPUT MODUS:
1-Kanal/MONO-Eingang = LEFT
nur die linke Cinchbuchse wird belegt
2-Kanal/STEREO-Eingang = LEFT & RIGHT
beide Cincheingänge werden belegt
Subwoofer-Abschlussimpedanz min. 2 Ohm!
SATELLITEN VERSTÄRKER
HIGH PASS
L
R
FRONT LAUTSPRECHER
Seite 7
SUB-BASS
REMOTE CONTROLLER
Vollbereichs-
Ausgänge
(Pre-Out)
min. 60A
Hauptsicherung
BATTERIE
HIGH PASS
L
R
REAR LAUTSPRECHER
MASSE
REAR
INPUT
L
R
L
R
FRONT
INPUT
7
