Betriebsanleitung tico 735 - Tachometer/Durchflußanzeige mit
Summenzähler
Einführung

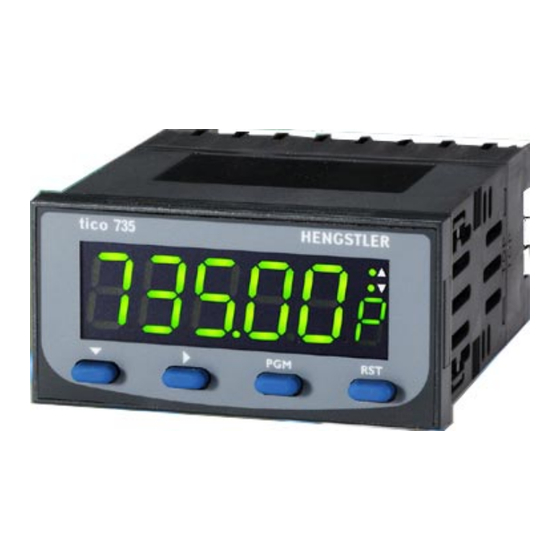

Dieser von Ihnen gewählte tico 735 Tachometer von Hengstler gehört zu einer kompletten Familie an
Einbaugeräten (48 x 96 mm), die sich durch bahnbrechende Anzeigetechnologie sowie einfachste Bedie-
nung auszeichnen. Die Anzeige dieses tico 735 wurde für maximale Ablesbarkeit konzipiert und wartet
nicht nur mit über 18 mm hohen LED-Ziffern auf, sondern kann auch die Farbe in Abhängigkeit des
Prozesswertes ändern (Farben programmierbar). Beim Programmieren des Gerätes werden Sie durch die
Hilfefunktion und die separate Parameteranzeige unterstützt.
Diese Betriebsanleitung enthält Informationen zur Installation und Verdrahtung des tico 735. Desweiteren
werden Bedienung und Programmierung des Gerätes ausführlich erklärt. In der Betriebsart
„Anzeigemodus" können Sie den Tacho-/Durchflußwert und die Gesamtmenge anzeigen und rückstellen
sowie die Alarmwerte anzeigen und verändern. Die
Betriebsart „Programmieren" dient zum Einstellen der
verschiedenen Parameter, einerseits für die Grundkonfigu-
ration und andererseits zur Erweiterung der Funktionalität
und Einsatzbereichs des Gerätes.
Am Ende der Betriebsanleitung finden Sie eine Übersicht mit
den Technischen Daten dieses Gerätes sowie einen Bestell-
schlüssel für die Gerätefamilie tico 735.
Merkmale
Brilliante LED-Anzeige mit 18 mm Ziffernhöhe
Farbwechsel der Anzeige bei Überschreiten der Alarmwerte programmierbar
Hilfefunktion und separate Parameteranzeige
Refreshzeit, Anlaufunterdrückung, Mindestfrequenz und Nullerkennung konfigurierbar
Optionaler Linearausgang: proportional zum Anzeigewert
Eingänge PNP, NPN oder magnetisch programmierbar
Eingangsfilter 20 Hz, 200 Hz oder 10 kHz
Standardmäßig zwei Transistorausgänge und ein Relais (2. Relais optional möglich)
Tastenrückstellung sperrbar und Alarmwerte verriegelbar
Optionales Einsteckmodul für RS-485
Inhalt
Sicherheitshinweise ......................................................................................................................... 2
Installation ....................................................................................................................................... 3
Einbau ...................................................................................................................................... 3
Anschlüsse ............................................................................................................................... 4
Bedienung des Zählers.................................................................................................................... 5
Vorderseite ............................................................................................................................... 5
Anzeigemodus .......................................................................................................................... 6
Programmiermodus ......................................................................................................................... 7
Beispiel: Programmiermodus starten ........................................................................................ 7
Abfolge der Programm-Parameter............................................................................................ 7
Technische Daten.......................................................................................................................... 12
Bestell-Daten .......................................................................................................................... 13
2 735 050, Rev. 030798
Betriebsanleitung tico 735 - Tachometer mit Summenzähler
Seite 1/133
