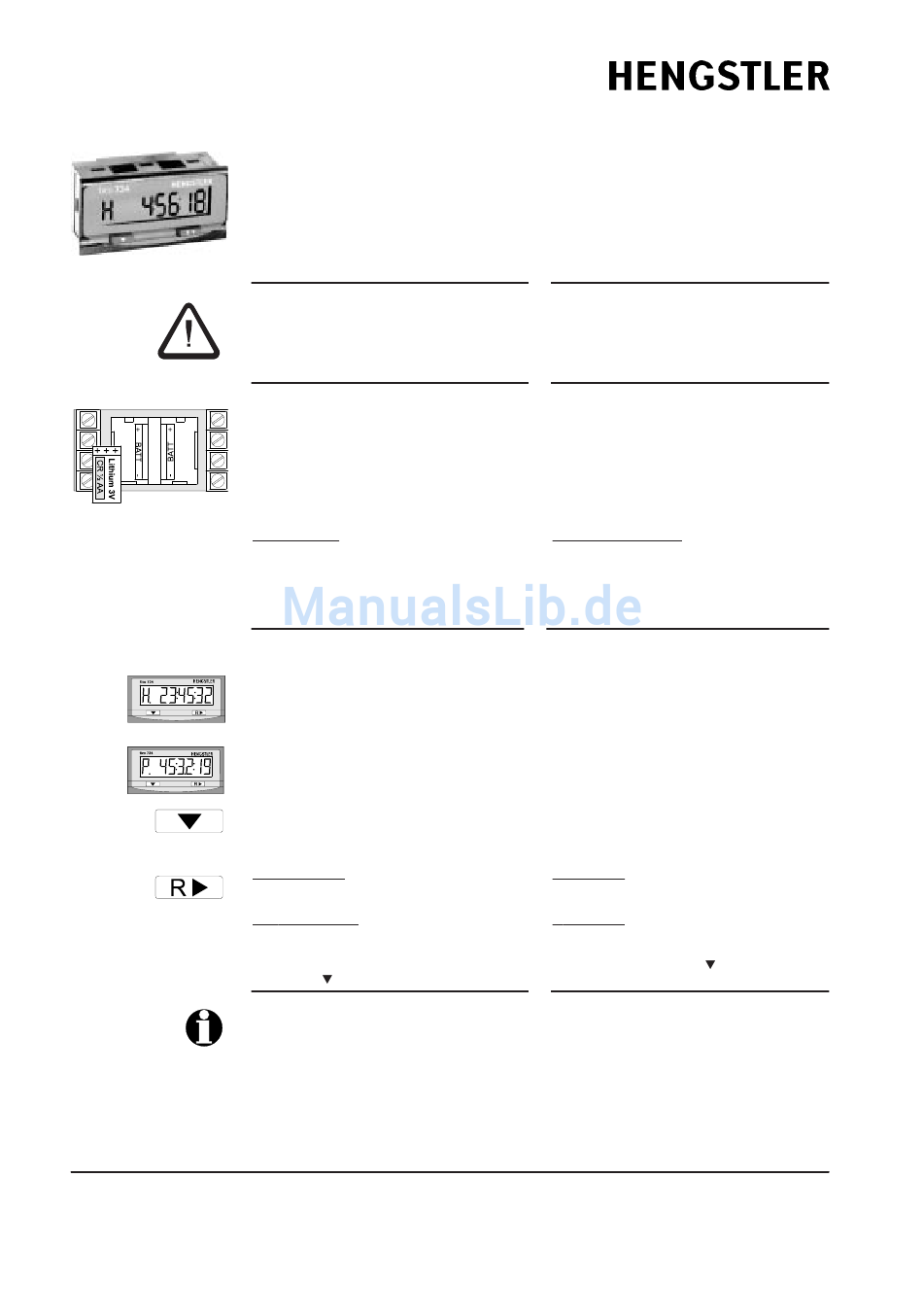

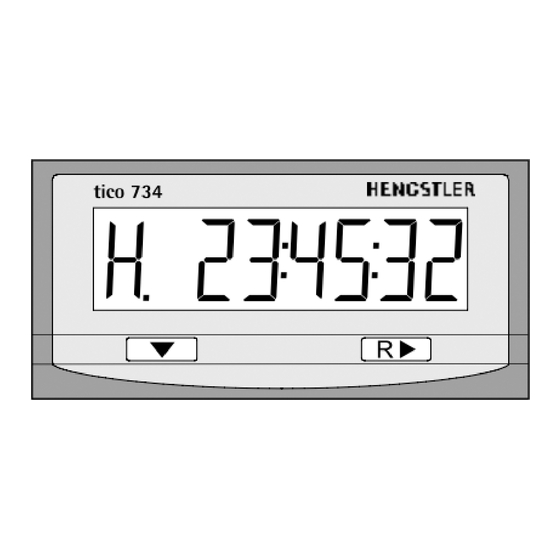

Hengstler tico 734 Betriebsanleitung

Content downloaded from www.thetimerandcountercompany.com
2x Lithium 3V, CR 1/2 AA
25 mm, Ø 15 mm
Sach-Nr. 2 734 008 Rev. 010698
Betriebsanleitung tico 734
Vorwahl-Zeitzähler 0 734 008
Dieser 6-stellige Zeitzähler ist für Anwendungen aus-
gelegt, wo ein zeitabhängiges Ausgangssignal
benötigt wird. Er kann addierend oder subtrahierend
programmiert werden und verfügt über vier verschie-
dene Anzeigeformate mit einer maximale Zeitdauer
von 99h:59m:59s. Zeitvorwahl und Tastenrückstellung
können gesperrt werden.
Dieses Symbol steht bei Textstellen, die besonders zu
beachten sind, damit der ordnungsgemäße Einsatz
gewährleistet ist und Gefahren ausgeschlossen wer-
den.
Batterie -
Nach dem Einlegen der beigefügten
Batterien in die beiden Schächte führt das Gerät
einen Selbsttest durch; alle Anzeigesegmente leuch-
ten auf. Mit der rechten Taste beenden Sie den
Selbsttest, worauf die Typennummer (8) in der
Anzeige erscheint. Nach nochmaligem Drücken ist das
Gerät betriebsbereit.
Batteriewechsel: 1.) eine neue Batterie einsetzen, 2.)
verbrauchte herausnehmen (Gerät arbeitet ohne
Datenverlust weiter).
Bedienung
Solange der Eingang Zeit-Start aktiviert ist, wird die
Zeit aufaddiert. Während der externen oder manuel-
len Rückstellung erfolgt keine Zeitzählung. Die linke
Anzeigestelle gibt das Zeitformat an.
Anzeige des Zeitvorwahlwertes. Kann mit der
R-Taste verändert werden, wenn die Vorwahlsperre
durch die Programmierung nicht aktiviert ist.
Umschalten zwischen Zähler- und Vorwahlanzeige
bzw. zum Einleiten der Programmierung (siehe näch-
ste Seite).
Bei Zähleranzeige: Rücksetzen des Zählers (nur wenn
die Tastenrückstellung durch die Programmierung
freigegeben ist).
Bei Vorwahlanzeige: Zu ändernde Ziffer auswählen
(Ziffer beginnt zu blinken). Es müssen alle Ziffern
nach rechts durchlaufen werden, um die Änderung
der Vorwahl abzuschließen. Die blinkende Ziffer wird
mit der Taste editiert.
Nach Änderungen in der Programmierung muß ein
Reset durchgeführt werden!
Tico 734
Operating instructions tico 734
Preset Time Counter 0 734 008
This 6 digit preset time counter is an ideal choice for
applications that require a timed output signal. It can
be programmed for up or down counting and has
four different time formats enabling up to
99h:59m:59s timing. The access to the preset value
and the front panel reset can be locked out.
This symbol indicates passages in the text where you
have to pay special attention so as to guarantee cor-
rect use and exclude any risk.
Battery -
The unit is shipped with two batteries.
After installing the batteries in the two slots the unit
will go into a self test mode with all the segments on
the display illuminated. The self test mode is exited
by depressing the right key, which will then display
the model number (8). Depress the right key again to
ready the unit for operation.
Exchanging the batteries: insert one new battery
prior to removing the old ones, retaining count total
and program data.
Operation
Accumulates time when the Timing Enable input is
active. Timing will not take place while the external
or front panel reset is active. The leftmost digit is the
time value legend.
Indicates the time preset value. Can be changed with
R-key if Preset Lock is not activated by the program-
ming.
Toggles between the Count and Preset display or
starts programming (see next page).
Count display: Reset the count value (only if Front
Panel Reset is enabled by the programming).
Preset display: Select digit to be edited (digit begins
flashing). All digits must be stepped through til the
right to terminate editing og the Preset value. The
flashing digit is edited by the key.
After changes in the programming you must reset the
counter!
Seite 1/4
