Betriebsanleitung tico 735 - DC-Prozeßwertanzeiger
Einführung

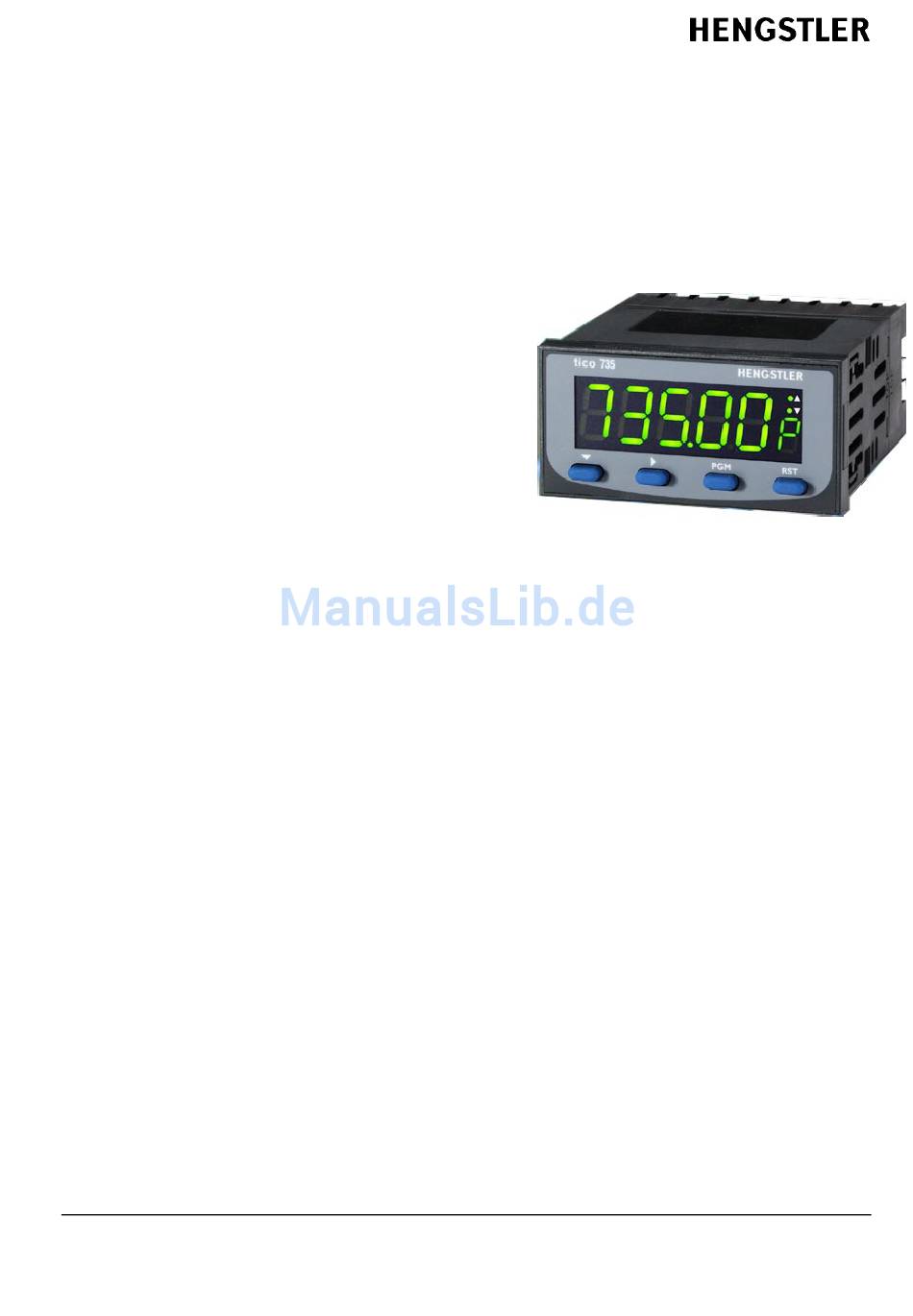

Dieser von Ihnen gewählte tico 735 Prozeßwertanzeiger von Hengstler gehört zu einer kompletten
Familie an Einbaugeräten (48 x 96 mm), die sich durch bahnbrechende Anzeigetechnologie sowie
einfachste Bedienung auszeichnen. Die Anzeige dieses tico 735 wurde für maximale Ablesbarkeit
konzipiert und wartet nicht nur mit über 18 mm hohen LED-Ziffern auf, sondern kann auch die Farbe in
Abhängigkeit des Prozesswertes ändern (Farben programmierbar). Beim Programmieren des Gerätes
werden
Sie durch die Hilfefunktion und
Parameteranzeige unterstützt.
Diese Betriebsanleitung enthält Informationen zur Installation
und Verdrahtung des tico 735. Desweiteren werden Bedienung
und Programmierung des Gerätes ausführlich erklärt. In der
Betriebsart „Anzeigen" können Sie den Prozeßwert anzeigen
sowie die Grenzwerte anzeigen und verändern. Die Betriebsart
„Programmieren" dient zum Einstellen der verschiedenen
Parameter,
einerseits
andererseits zur Erweiterung der Funktionalität und des
Einsatzbereichs des Gerätes. Darüberhinaus werden im
Konfigurationsmodus
Spezialfunktionen eingestellt. Am Ende der Betriebsanleitung
finden Sie eine Übersicht mit den Technischen Daten des Anzeigers sowie einen Bestellschlüssel für die
Gerätefamilie tico 735.
Bitte lesen Sie zuerst die Sicherheitshinweise bevor Sie mit der Installation und Inbetriebnahme
beginnen.
Merkmale
Brilliante LED-Anzeige mit 18 mm Ziffernhöhe
Farbwechsel ereignisgesteuert programmierbar
Programmierbare Hilfefunktion und separate Hilfsanzeige
Oberer und unterer Grenzwert
mA-Eingang bis 50 mA, Volt-Bereiche bis
Tarafunktion
Standardbestückung: 2 Transistorausgänge NPN, 1 x Wechsler (2.Relais optional)
100 ms Abtastrate
Optionales Einsteckmodul für RS-485-Schnittstelle
Inhaltsverzeichnis
Sicherheitshinweise ........................................................................................................................2
Installation ......................................................................................................................................3
Bedienung des Anzeigers ...............................................................................................................5
Programmiermodus ........................................................................................................................8
Konfigurationsmodus ....................................................................................................................13
Technische Daten.........................................................................................................................16
2 735 120, Rev. 1230699eli
für
die
Grundkonfiguration
die
Ausgänge
und
Betriebsanleitung tico 735 - DC-Prozeßwertanzeiger
die
separate
und
andere
10 V und
100 mV
Seite 1 / 20
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hengstler tico 735
Inhaltszusammenfassung für Hengstler tico 735
-
Seite 1: Inhaltsverzeichnis
Betriebsanleitung tico 735 - DC-Prozeßwertanzeiger Einführung Dieser von Ihnen gewählte tico 735 Prozeßwertanzeiger von Hengstler gehört zu einer kompletten Familie an Einbaugeräten (48 x 96 mm), die sich durch bahnbrechende Anzeigetechnologie sowie einfachste Bedienung auszeichnen. Die Anzeige dieses tico 735 wurde für maximale Ablesbarkeit konzipiert und wartet nicht nur mit über 18 mm hohen LED-Ziffern auf, sondern kann auch die Farbe in... -
Seite 2: Sicherheitshinweise
Sicherheitsmaßnahmen (Endschalter, Schutzvorrichtungen usw.) verhindert werden. Vor dem Öffnen einer Abdeckung ist das Gerät spannungslos zu schalten. Hengstler Anzeiger sind für den Industrieeinsatz konzipiert. Die Einbauumgebung und Verkabelung hat maßgeblichen Einfluß auf die EMV (Störaussendung und Störfestigkeit) des Anzeigers, sodaß bei der Inbetriebnahme die EMV der gesamten Anlage (Gerät) sicherzustellen ist. -
Seite 3: Installation
Gehäuse heraus. Achten Sie bitte beim Wiedereinsetzen auf die korrekte Ausrichtung. Bitte führen Sie zuerst alle Einstellungen im Konfigurationsmodus durch, bevor Sie mit der Skalierung der Anzeige beginnen. 2 735 120, Rev. 1230699eli Betriebsanleitung tico 735 - DC-Prozeßwertanzeiger Seite 3 / 20... -
Seite 4: Anschlüsse
Beachte: Diese Option schließt die Option „Serielle Schnittstelle“ aus. Linear Output mV, V Module Die Anschlüsse 4, 11, 15 sind nicht belegt und dürfen nicht ange- schlossen werden. Seite 4 / 20 Betriebsanleitung tico 735 - DC-Prozeßwertanzeiger 2 735 120, Rev. 1230699eli... -
Seite 5: Bedienung Des Anzeigers
3 Sekunden gedrückt halten, schalten Sie in den Anzeigemodus zurück Im Anzeige- und Programmiermodus : Wenn Sie beide Tasten 3 Sekunden gedrückt halten, schalten Sie in den Konfigurationsmodus. 2 735 120, Rev. 1230699eli Betriebsanleitung tico 735 - DC-Prozeßwertanzeiger Seite 5 / 20... -
Seite 6: Anzeigemodus
Gerät erhält 2 Sekunden lang kein Eingangssignal. Dies gilt für Meßbereiche mit Offset, z.B. 4-20mA Eingangsmeßwert liegt ca. 15% über maximalen Eingangsbereich (unabhängig von der Skalierung und unabhängig vom aktuellen Offsetwert) Seite 6 / 20 Betriebsanleitung tico 735 - DC-Prozeßwertanzeiger 2 735 120, Rev. 1230699eli... -
Seite 7: Verändern Eines Alarmwertes
Parameternamen erscheinen nicht in der Hauptanzeige, wenn die Hilfefunktion deaktiviert ist. ** Alarmwerte können nicht verändert werden, wenn der Parameter Preset Lock im Programmiermodus aktiviert worden ist. 2 735 120, Rev. 1230699eli Betriebsanleitung tico 735 - DC-Prozeßwertanzeiger Seite 7 / 20... -
Seite 8: Programmiermodus
Umgekehrt proportionale Skalierung ist möglich (negative Steigung) Der Anzeigebereich reicht von -19999 bis 99999 nicht bei 0.0% angegeben, so wird implizit der 0.0% Punkt durch lineare Approximation ermittelt. Seite 8 / 20 Betriebsanleitung tico 735 - DC-Prozeßwertanzeiger 2 735 120, Rev. 1230699eli... - Seite 9 Skalierpunkten bestehen kann. Display 2000 S3 S4 1500 1000 Input 12mA 16mA 20mA 0.0 % 25.0 % 50.0 % 75.0 % 100.0 % Abb. 2: Nichtlineare Skalierung 2 735 120, Rev. 1230699eli Betriebsanleitung tico 735 - DC-Prozeßwertanzeiger Seite 9 / 20...
- Seite 10 +50 mV +100 mV +/- 1 V -1 V -0.5 V +0.5 V +10 V +/- 10 V -10 V -5.0 V +5.0 V +10 V Seite 10 / 20 Betriebsanleitung tico 735 - DC-Prozeßwertanzeiger 2 735 120, Rev. 1230699eli...
-
Seite 11: Abfolge Der Programm-Parameter
Eingangssignal addiert. Siehe auch Tarafunktion. Es gilt: inp = Der Offset bleibt nach dem Abschalten des Gerätes erhalten. Wertebereich : -19999 to 99999 Standardwert : 0.00 2 735 120, Rev. 1230699eli Betriebsanleitung tico 735 - DC-Prozeßwertanzeiger Seite 11 / 20... - Seite 12 Standardwert : Help Yes Help-Yes: Hilfetext ist Help-No: Hilfetext aktiviert und erscheint deaktiviert; beim beim Anwählen eines wählen eines Parame- Parameters. ters erscheint sofort dessen Wert. Seite 12 / 20 Betriebsanleitung tico 735 - DC-Prozeßwertanzeiger 2 735 120, Rev. 1230699eli...
-
Seite 13: Konfigurationsmodus
Funktion : Angabe der Netzfrequenz. Dieser Parameter erscheint nur bei DC-gespeisten Geräten und dient der internen Anpassung der Netzfrequenzunterdrückung. Wertebereich : ! ! Standardwert : 50 50 Hz 60 Hz 2 735 120, Rev. 1230699eli Betriebsanleitung tico 735 - DC-Prozeßwertanzeiger Seite 13 / 20... - Seite 14 Action: OUT2 ist AN, solange OUT2 ist AN, solange Standardwert: die Bedingung für die Bedingung für Alarm 2 ansteht. Alarm 2 nicht ansteht. Seite 14 / 20 Betriebsanleitung tico 735 - DC-Prozeßwertanzeiger 2 735 120, Rev. 1230699eli...
- Seite 15 Meßwerte werden mit jeder Abtastung (alle 100 ms) integriert. Wertebereich : 12 + nach einer Sekunde nach einer Minute nach einer Stunde Standardwert : Sekunde 2 735 120, Rev. 1230699eli Betriebsanleitung tico 735 - DC-Prozeßwertanzeiger Seite 15 / 20...
-
Seite 16: Technische Daten
1) Bei elektromagn. HF-Feldstärken über 10V/m 80% AM 1Khz kann die Ablesegenauigkeit um –0,3% beeinträchtigt werden (87-109MHz Band) 2) Bei leitungsgebundenen durch HF Feldstärken (10V/m 80% AM 1kHz ) induzierte Störungen (150-730kHz) werden Abweichungen automatisch korrigiert. Seite 16 / 20 Betriebsanleitung tico 735 - DC-Prozeßwertanzeiger 2 735 120, Rev. 1230699eli... - Seite 17 Notizen: 2 735 120, Rev. 1230699eli Betriebsanleitung tico 735 - DC-Prozeßwertanzeiger Seite 17 / 20...
- Seite 18 Notizen: Seite 18 / 20 Betriebsanleitung tico 735 - DC-Prozeßwertanzeiger 2 735 120, Rev. 1230699eli...
- Seite 19 Notizen: 2 735 120, Rev. 1230699eli Betriebsanleitung tico 735 - DC-Prozeßwertanzeiger Seite 19 / 20...
- Seite 20 Für diese Dokumentation erhebt die Firma HENGSTLER GmbH Urheberrechtsschutz. Technische Änderungen und Verbesserungen, die dem Fortschritt unserer Geräte dienen, behalten wir uns vor. Diese Dokumentation darf ohne vorherige schriftliche Zustimmung der HENGSTLER GmbH weder abgeändert, erweitert oder vervielfältigt, noch sonst in Widerspruch zu deren berechtigten Interessen verwendet werden.
