Inhaltszusammenfassung für Korg KM-402

  • Seite 2 IMPORTANT SAFETY INSTRUCTIONS • Read these instructions. • Keep these instructions. • Heed all warnings. • Follow all instructions. • Do not use this apparatus near water. • Mains powered apparatus shall not be exposed to dripping or splashing and that no objects filled with liquids, such as vases, shall be placed on the apparatus.

  • Seite 3: Inhaltsverzeichnis

    Table of Contents 1. Introduction ............4 Parts and their functions ................4 2. Getting ready ............7 Connections ..................... 7 Turning the power on ................8 Turning the power off ................8 3. Using the mixer ............. 9 Basic operation ..................9 Monitoring ....................

  • Seite 4: Introduction

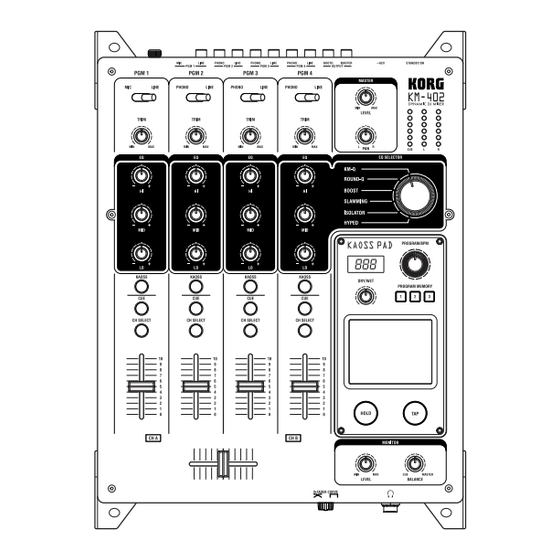

    1. Introduction Thank you for purchasing the Korg KM-402/KM-202 DYNAMIC DJ MIXER. To ensure full enjoyment of your new purchase, please read this owner’s manual carefully and use the product as directed. Parts and their functions Top panel 1. INPUT SELECT switches These select the input jacks that will be assigned to the corresponding mixer channel.
  • Seite 5 You can use the crossfader to switch between two program sources, or to crossfade between them for DJ-style performances. (For the KM-402) This will crossfade between the audio signals assigned to channel A and channel B by the CH SELECT buttons.

  • Seite 6: Front Panel

    Front panel 1. X-FADER CURVE knob This specifies the curve of the crossfader. Turn this knob to the right produces a “switch” effect, turn the knob to the left produces a smoother transition. Please refer to the appendix for direc- tions on how to change the crossfader settings.

  • Seite 7: Getting Ready

    2. Getting ready Before you connect your equipment, you must turn off the power switches and disconnect the power cables from the outlet. Connections Use the jacks that are appropriate for the equipment you’re connecting. KM-402 PA Mixer TURNTABLE CD PLAYER KM-202...

  • Seite 8: Turning The Power On

    Turning the power on When powering-on this Mixer, you must observe the following procedure. 1. Connect the power cable. Connect the included power cable to the power inlet. 2. Power-on the external devices connected to the mixer’s input jacks. 3. Turn down all of the Mixer’s channel faders and the MASTER VOLUME knob. 4.

  • Seite 9: Using The Mixer

    The audio mixed by the crossfader is output to the master bus or the FX bus. Use the front panel X-FADER CURVE knob to adjust the curve (response) of the crossfader. For the KM-402 Use the CH SELECT button to assign the corresponding mixer channel to one of the two crossfader channels (A or B).

  • Seite 10: Equalizer

    Monitoring via CUE For the KM-402 1. Press the CUE button of the mixer channel you want to monitor. 2. Use the MONITOR BALANCE knob to adjust the volume balance between the master output sound and the CUE bus sound.

  • Seite 11: Using The Kaoss Pad

    SOLO effect If you press and hold the KAOSS button (for approximately two seconds), the KAOSS button you pressed will blink, and the effect will be applied only to that Channel (KM-402) or PGM (KM-202). Operating the touch pad Control the effect by using your finger to rub or tap the touch pad.

  • Seite 12: Setting The Bpm

    Setting the BPM 1. When you press the TAP button, the currently-specified BPM value is shown in the display. 2. If you press the TAP button several times in rhythm with the song tempo, the corresponding BPM value will be detected, and the appropriate BPM value will be specified. 3.

  • Seite 13: Appendix

    You can adjust the left and right transition points of the crossfader. The Left setting determines where on the crossfader’s travel Channel B (KM-402) or PGM 2 (KM-202) will completely cease to sound. Likewise, the Right setting determines where on the crossfader's travel CH A (KM-402) or PGM A (KM-202) will cease to sound.

  • Seite 14: Specifications

    Note: If you initialize the KAOSS PAD function to the factory-set state, the crossfader adjustment setting will also be initialized. Specifications Power supply: AC Local Voltage Power consumption: KM-402: 23W KM-202: 20W (120V), 17W (220–230V) Dimensions: 288mm (W) 384mm (D) 107mm (H) / 11.34" (W) 15.12" (D) 4.21" (H) Weight: 5.0kg / 11.02lbs.
  • Seite 15 INFORMATIONS IMPORTANTES DE SECURITE • Lisez attentivement ces instructions. • Veuillez conserver ces instructions. • Observez tous les avertissements. • Suivez toutes les consignes à la lettre. • N’utilisez jamais cet appareil dans un endroit humide ni à proximité d’eau. •...
  • Seite 16 Sommaire 1. Introduction ..........17 Eléments et leurs fonctions ............17 2. Préparatifs ............ 20 Raccordements ................20 Mise sous tension ............... 21 Mise hors tension ............... 21 3. Utilisation du mélangeur ....... 22 Fonctionnement de base ............. 22 Contrôle du son ................. 22 Égaliseur ...................

  • Seite 17: Introduction

    1. Introduction Merci d’avoir fait l’acquisition du Korg KM-402/KM-202 DYNAMIC DJ MIXER. Afin de pouvoir tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de lire attentivement le pré- sent manuel et d’utiliser le produit seulement de la manière indiquée.
  • Seite 18 Utilisez le crossfader pour commuter entre deux sources de programme, ou pour effectuer une transition de l’une à l’autre pour un effet de style DJ. (Pour le KM-402) La transition se fera entre les signaux audio assignés au canal A et au canal B avec les touches CH SELECT.

  • Seite 19: Panneau Avant

    Panneau avant 1. Bouton X-FADER CURVE Utilisez ce bouton pour spécifier la forme de courbe du crossfader. Tournez ce bouton vers la droite pour produire un effet de “déclenchement”, tournez-le vers la gauche pour produire une transition douce. Veuillez vous reporter à l’appendice pour les directives sur la façon de changer les réglages de crossfader.

  • Seite 20: Préparatifs

    2. Préparatifs Avant de raccorder votre équipement, vous devez mettre les appareils hors tension et débrancher les cordons d’alimentation du secteur. Raccordements Utilisez les prises appropriées pour les appareils que vous raccordez. KM-402 PA Mixer TURNTABLE CD PLAYER KM-202 PA Mixer...

  • Seite 21: Mise Sous Tension

    Mise sous tension Quand vous mettez ce mélangeur sous tension, vous devez observer la procédure suivante. 1. Raccordez le cordon d’alimentation. Branchez le cordon d’alimentation fourni sur une prise secteur. 2. Mettez sous tension tous les appareils externes raccordés aux prises d’entrée du mélangeur. 3.

  • Seite 22: Utilisation Du Mélangeur

    Le signal audio mélangé par le crossfader est transmis au bus maître ou au bus FX. Utilisez le bouton X-FADER CURVE du panneau avant pour régler la courbe (réponse) du crossfader. Pour le KM-402 Utilisez la touche CH SELECT pour assigner le canal de mixeur correspondant à l’un des deux canaux crossfader (A ou B).

  • Seite 23: Égaliseur

    Contrôle via CUE Pour le KM-402 1. Appuyez sur la touche CUE du canal de mixeur que vous souhaitez contrôler. 2. Utilisez le bouton MONITOR BALANCE pour régler la balance du volume entre le son de la sortie maître et celui du bus CUE.

  • Seite 24: Utilisation Du Kaoss Pad

    Si vous appuyez sur une touche KAOSS et la maintenez enfoncée (pendant environ deux secondes). La touche KAOSS que vous avez enfoncée clignotera et l’effet sera appliqué seulement à ce canal (KM-402) ou PGM (KM-202). Fonctionnement du pavé tactile Contrôlez l’effet en frottant la surface du pavé tactile du bout du doigt ou en la tapotant.

  • Seite 25: Réglage Du Bpm

    Réglage du BPM 1. Quand vous appuyez sur la touche TAP, la valeur de BPM actuellement spécifiée est affichée. 2. Si vous appuyez plusieurs fois sur la touche TAP en suivant le temps du morceau, la valeur correspondante du BPM sera détectée et la valeur de BPM appropriée sera spécifiée. 3.

  • Seite 26: Appendice

    Vous pouvez régler les points de transition gauche et droit du crossfader. Le réglage Left (gauche) détermine à quel point de la course du crossfader Channel B (KM-402) ou PGM 2 (KM-202) cessera complètement de produire un son. De même, Le réglage Right (droite) détermine à...

  • Seite 27: Spécifications

    Remarque: Si vous réinitialisez la fonction KAOSS PAD à ses réglages d’usine, le réglage du crossfader sera lui aussi réinitialisé. Spécifications Alimentation: Courant secteur Consommation: KM-402: 23W KM-202: 20W (120V), 17W (220~230V) Dimensions: 288mm (L) 384mm (P) 107mm (H) Poids: 5,0 kg Réponse en fréquence: 20 Hz~20 kHz ±1,0 dB (Typ.)(LINE)

  • Seite 28: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE • Bitte lesen Sie sich alle Bedienhinweise durch. • Bewahren Sie diese Bedienhinweise auf. • Beachten Sie alle Warnungen. • Befolgen Sie alle Instruktionen. • Verwenden Sie dieses Gerät niemals in der Nähe von Wasser. • Ein netzgespeistes Gerät darf niemals Regen- oder Wassertropfen ausgesetzt werden.
  • Seite 29 Inhalt 1. Einleitung ............30 Teile und ihre Funktionen ................... 30 2. Vorbereitung............33 Anschlüsse ....................... 33 Einschalten des Geräts ....................34 Ausschalten des Geräts ..................... 34 3. Verwendung des Mischpults ......... 35 Hauptbedienungsfunktionen ..................35 Mithören ........................35 Equalizer ......................... 36 4.

  • Seite 30: Einleitung

    1. Einleitung Vielen Dank für Ihre Entscheidung zum Kauf des DYNAMIC DJ MIXER KM-402/KM-202 von Korg! Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, um den vollen Leistungsumfang Ihres neuen Geräts genießen zu können, und verwenden Sie das Produkt in der vorgeschriebenen Weise.
  • Seite 31 Den Crossfader können Sie zum Umschalten zwischen zwei Programmquellen oder zum Über- blenden zwischen diesen bei DJ-Style-Performances verwenden. Beim KM-402 dient er zum Überblenden zwischen den mittels der CH-SELECT-Knöpfe Kanal A und Kanal B zugewiesenen Audiosignalen. Beim KM-202 dient er zum Überblenden zwischen PGM1 und PGM2.
  • Seite 32 21. TAP-Taste Durch Drücken dieser Taste im gewünschten Intervall können Sie den Taktzahl-(BPM-)Wert festlegen. Vorderseite 1. X-FADER-CURVE-Knopf Dient zur Festlegung der Crossfader-(Überblend-)Kurve. Wenn Sie diesen Knopf nach rechts drehen, erzeugen Sie einen „Schalt“-Effekt; wenn Sie ihn dagegen nach links drehen, erhalten Sie einen sanfteren Übergang.

  • Seite 33: Vorbereitung

    2. Vorbereitung Vor dem Anschließen Ihrer Geräte müssen Sie die Netzschalter ausschalten und die Netzkabel von den Netzsteckdosen abziehen. Anschlüsse Verwenden Sie die für Ihre anzuschließenden Geräte geeigneten Buchsen. KM-402 PA Mixer TURNTABLE CD PLAYER KM-202 PA Mixer TURNTABLE CD PLAYER...

  • Seite 34: Einschalten Des Geräts

    Einschalten des Geräts Beim Einschalten dieses Mischpults müssen Sie sich an die folgende Vorgehensweise halten. 1. Stecken Sie das Netzkabel ein. Schließen Sie das mitgelieferte Netzkabel am Netzeingang an. 2. Schalten Sie die an den Eingangsbuchsen des Mischpults angeschlossenen externen Geräte ein. 3.

  • Seite 35: Verwendung Des Mischpults

    Der vom Crossfader gemischte Ton wird an den Masterbus oder an den FX-Bus ausgegeben. Verwenden Sie zum Justieren der Kurve (Frequenzgang) des Crossfaders den X-FADER-CURVE- Knopf. Beim KM-402 Verwenden Sie die CH-SELECT-Taste zur Zuweisung des entsprechenden Mischpultkanals an einen der beiden Crossfader-Kanäle (A oder B).

  • Seite 36: Equalizer

    Mithören über CUE Beim KM-402 1. Drücken Sie die CUE-Taste des Mischpultkanals, den Sie mithören möchten. 2. Verwenden Sie zum Justieren der Lautstärkebalance zwischen dem Master-Ausgangssound und dem CUE-Bus-Sound den MONITOR-BALANCE-Knopf. Verwenden Sie den MONITOR-LEVEL-Knopf, um die Gesamtlautstärke zu justieren.

  • Seite 37: Verwendung Des Kaoss Pad

    SOLO-Effekt Wenn Sie die KAOSS-Taste ca. zwei Sekunden lang gedrückt halten, blinkt diese KAOSS-Taste. Der Effekt wird dann allein an den betreffenden Kanal (KM-402) bzw. PGM (KM-202) angelegt. Bedienung des Touchpads Steuern Sie den Effekt, indem Sie das Touchpad mit dem Finger reiben oder mit dem Finger auf es klopfen.

  • Seite 38: Festlegen Der Taktzahl (Bpm)

    2. Drücken Sie die HOLD-Taste, während Sie die PROGRAM-MEMORY-Taste gedrückt halten, auf der Sie den aktuellen Status speichern möchten. Der aktuelle Status wird jetzt auf der ge- drückt gehaltenen PROGRAM-MEMORY-Taste gespeichert. Festlegen der Taktzahl (BPM) 1. Wenn Sie die TAP-Taste drücken, wird die aktuelle Taktzahl-(BPM-)Einstellung auf dem Dis- play angezeigt.

  • Seite 39: Anhang

    Durch die Left-Einstellung wird festgelegt, an welchem Punkt des Wegs des Crossfaders Channel B (KM-402) bzw. PGM 2 (KM-202) keinerlei Klang mehr abgibt. Durch die Right-Einstellung wird hingegen festgelegt, an welchem Punkt des Wegs des Crossfaders CH A (KM-402) bzw. PGM A (KM-202) keinerlei Klang mehr abgibt.
  • Seite 40 3. Bewegen Sie den Crossfader an den Punkt, an dem Sie ihn wirksam werden lassen möchten. Wenn Sie den Fader nach links bewegen, erscheint auf dem Display „L**“. Wenn Sie den Fader nach rechts bewegen, erscheint auf dem Display „r**“. Jedes „**“ kann innerhalb eines Bereichs von 00 bis 50 justiert werden.

  • Seite 41: Technische Daten

    Technische Daten Stromversorgung: Wechselstrom, örtliche Spannung Leistungsaufnahme: KM-402: 23 W KM-202: 20 W (120 V), 17 W (220–230 V) Abmessungen: 288 mm (W) 384 mm (T) 107 mm (H) Gewicht: 5,0 kg 20 Hz–20 kHz ±1,0 dB (Typ.)(LINE) Frequenzgang: Signal-/Rauschabstand: 90 dB @ IHF-A (Typ.)(LINE) INPUT (LINE) Anschlüsse:...
  • Seite 42 EFFECT PROGRAM LIST...

  • Seite 43: Block Diagram

    BLOCK DIAGRAM SCHÉMA TECHNIQUE KM-402...

  • Seite 44: Blockdiagramm

    BLOCKDIAGRAMM KM-202...
  • Seite 46 Garantie des Herstellers oder Importeurs hinfällig lassen werden. Bitte bewahren Sie diese Quittung als Kauf- beleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Impor- teurs ausgeschlossen werden kann. 4015-2 Yanokuchi, Inagi-city, Tokyo 206-0812 Japan  2007 KORG INC.
