6. Versuchsbeispiel
6.1 Messung des absoluten Drucks in Abhängig-
keit vom Volumen (Boyle-Mariott'sches Ge-
setz)
Benötigte Geräte:
TM
1
3B NETlog
-Interface
1
Absolut-Drucksensor
•
Versuchsaufbau gemäß Fig. 1.
•
Kunststoffspritze mit einem ca. 2 cm langen
Schlauchstück versehen.
•
Spritzenvolumen auf 20 ml Umgebungsluft
aufziehen.
3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Deutschland •
U11300
U11320

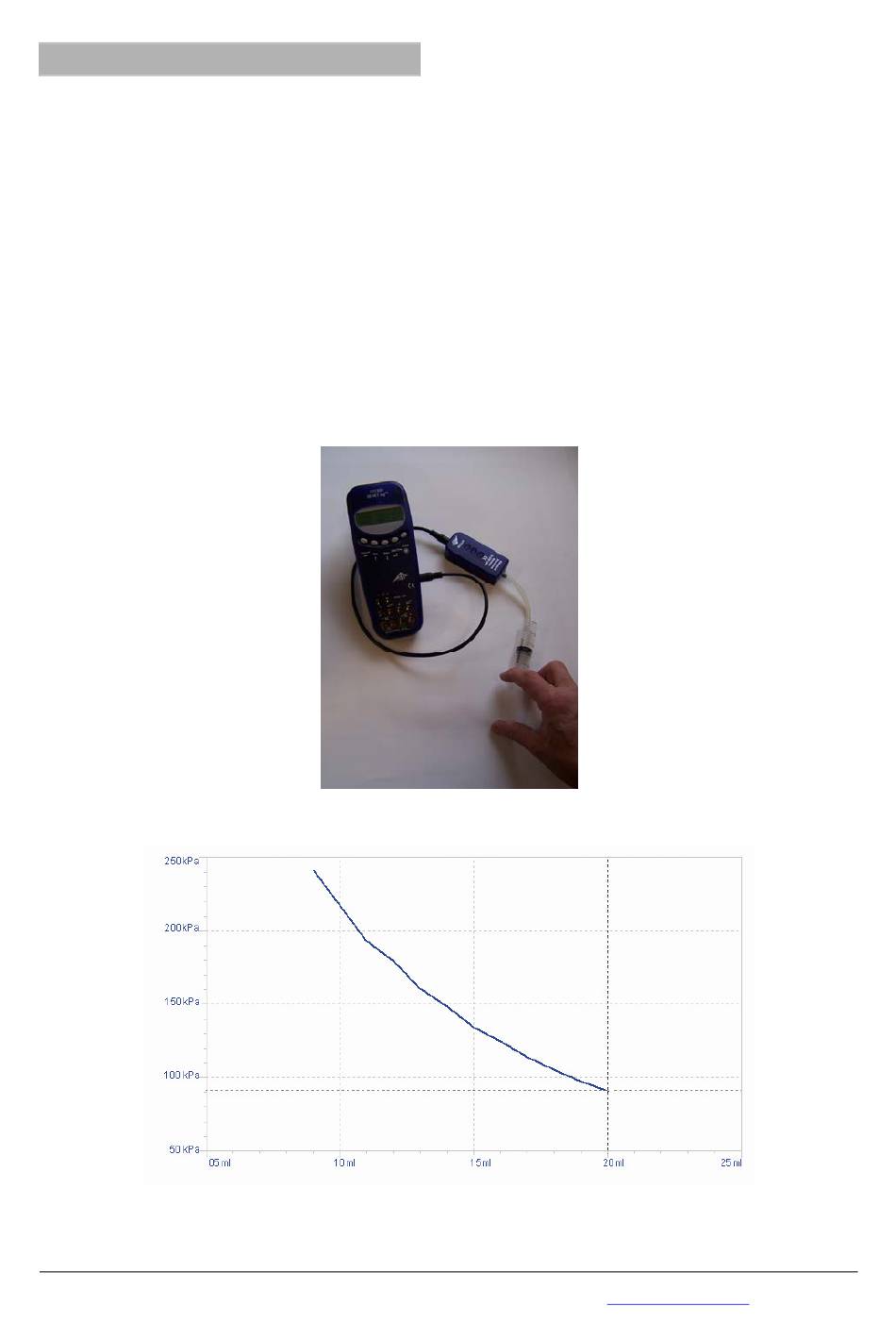

Fig. 1 Messung des absoluten Drucks in Abhängigkeit vom Volumen
Fig. 2 Druck in Abhängigkeit vom Volumen
Technische Änderungen vorbehalten
© Copyright 2008 3B Scientific GmbH
•
Das freie Ende des Schlauchstücks auf die
Schlauchwelle des Drucksensors aufschieben.
•
ACHTUNG: Dabei das Spritzenvolumen mög-
lichst nicht verändern!
•
Den Absolut-Drucksensor an das 3B NETlog
Interface anschließen und die Sensorerken-
nung abwarten.
•
Im Interface-Display erscheint der erste Mess-
wert.
•
Im Manuell-Modus der 3B NETlab
jedem Volumenwert in 1 ml-Schritten diese
Messwerte aufnehmen und die Volumenwerte
manuell eintragen.
•
Die Kennlinie grafisch darstellen.
www.3bscientific.com
TM
-
TM
-Software zu
