3B SCIENTIFIC PHYSICS U11320 Bedienungsanleitung

3B SCIENTIFIC
Bedienungsanleitung
10/08 Hh
1. Sicherheitshinweise
•
Um dauerhafte Beschädigungen des eingebau-
ten Halbleitersensors zu vermeiden, den ma-
ximalen Grenzdruck von 1000 kPa keinesfalls
überschreiten!
•
Nur für nicht-korrodierende Gase wie Luft,
Helium und Stickstoff geeignet!
•
Das Sensorelement nicht mit Wasser in Berüh-
rung bringen!
2. Beschreibung
Absolut-Drucksensor mit weitem Messbereich ge-
eignet für Experimente zum Boyle-Mariott'schen
Gesetz und zur Messung des Kolbendrucks (pV-
Diagramm) im Stirlingmotor sowie zur Erfassung
der O2-Produktion bei der Fotosynthese und für
Transpirationsversuche in abgeschlossenen System.
Zweitor-Messverfahren des Sensors: Anschluss 1 via
Anschlussstutzen mit dem Aussendruck verbunden,
Anschluss 2 mit einem gekappselten Referenzvaku-
um verschlossen.
Die Sensorbox besitzt eine automatische Erkennung
durch das Interface.
®
PHYSICS

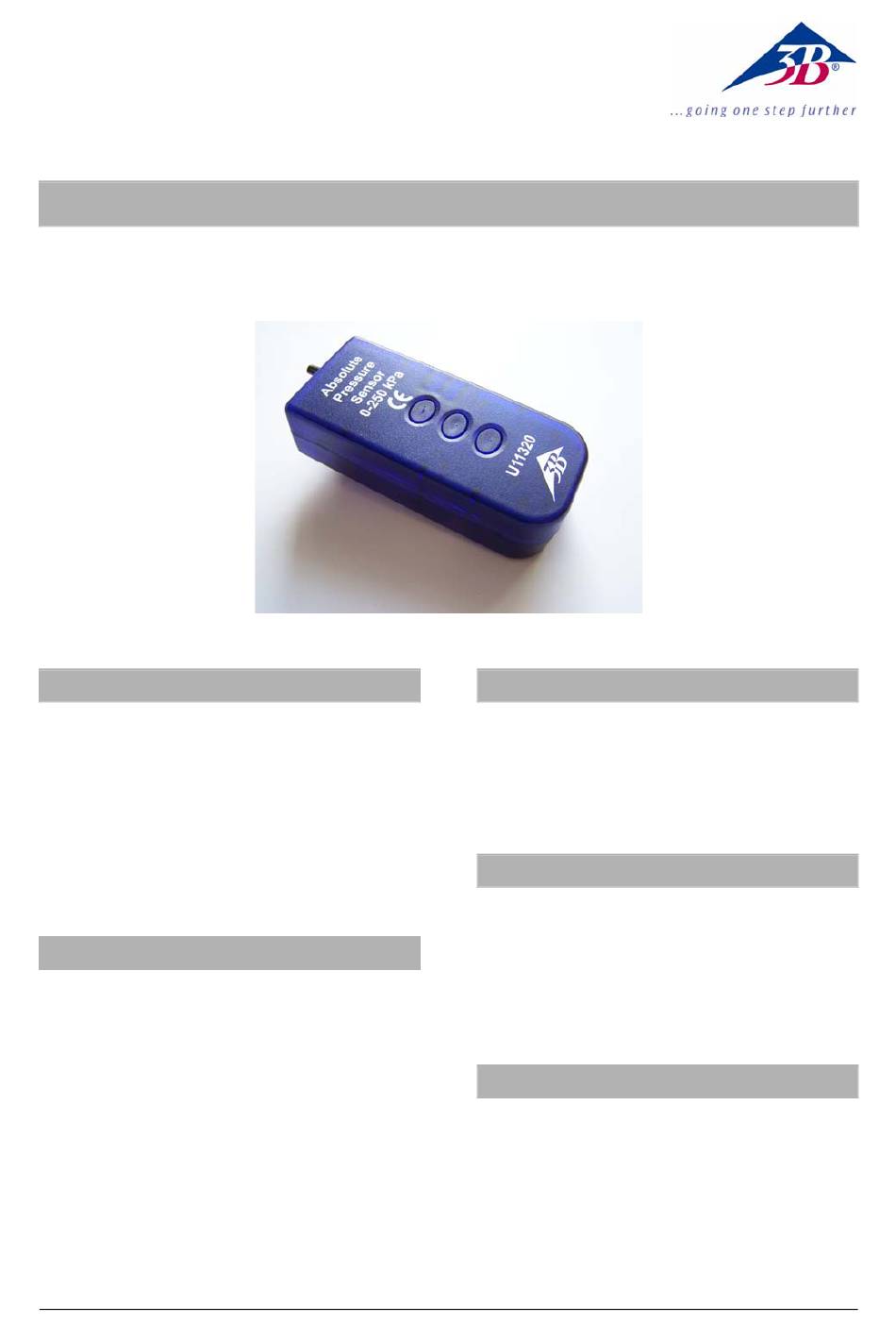

Absolut-Drucksensor U11320
3. Lieferumfang
1 Sensorbox
1 MiniDIN-Anschlusskabel 8-pin, 60 cm lang
1 Silikonschlauch, Øinnen 2 mm, 1 m lang
1 Kunststoffspritze 20 ml
4. Technische Daten
Messbereich:
Sensortyp:
Genauigkeit:
Auflösung:
Anschluss:
•
Den Silikonschlauch in der Gesamtlänge ver-
wenden oder auf die erforderliche Länge kür-
zen.
•
Die Druckquelle mittels des Schlauchstücks an
der Schlauchwelle des Sensors anschließen.
•
Beim Experiment die Elastizität des Schlauches
berücksichtigen – dies führt ggfs. zu einer Ver-
fälschung des Messwertes.
1
0 bis 250 kPa
Halbleitersensor
± 1 %
0,1 Pa
Schlauchwelle 4,8 mm Ø
5. Bedienung
