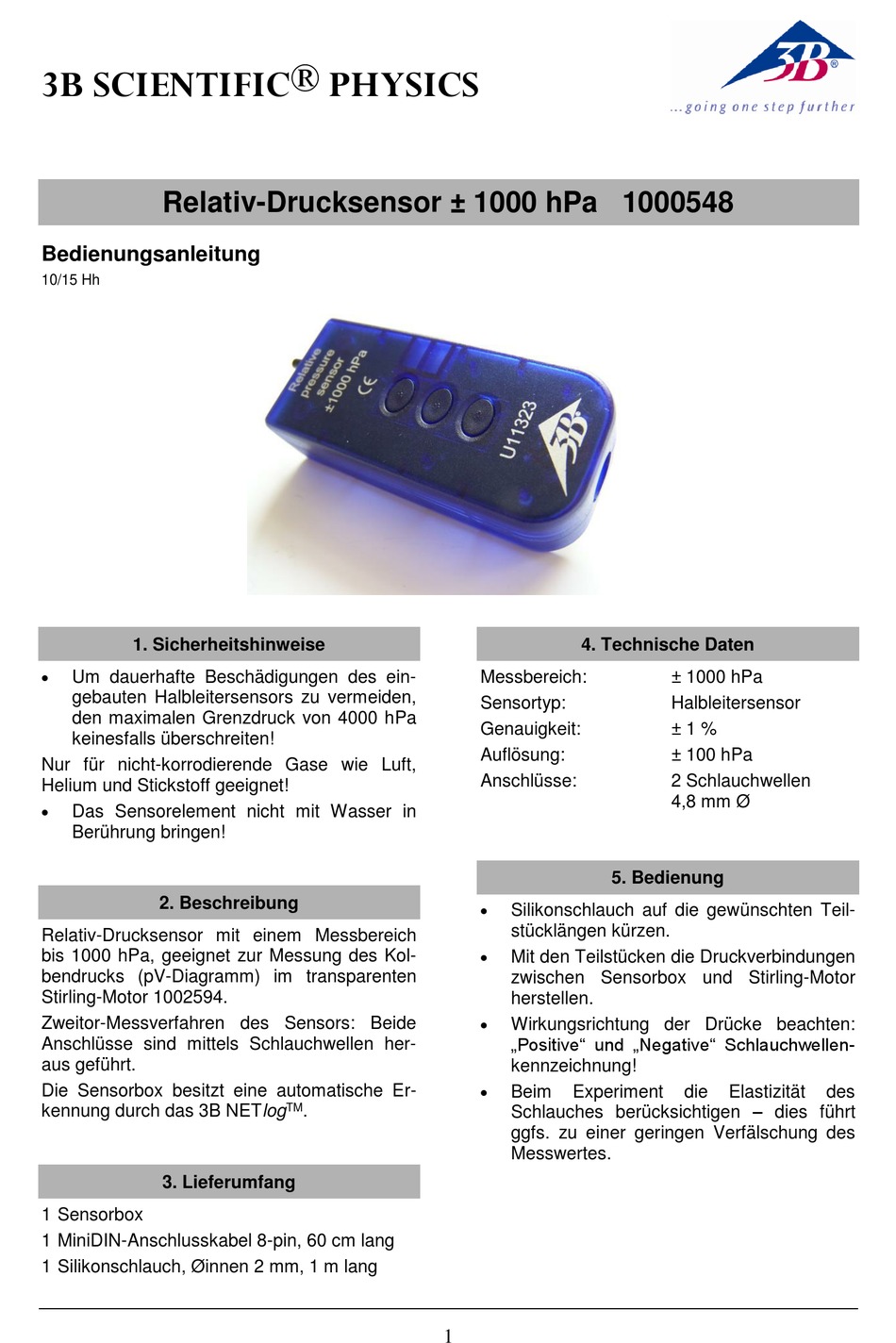

3B SCIENTIFIC PHYSICS 1000548 Bedienungsanleitung

3B SCIENTIFIC ® PHYSICS
Relativ-Drucksensor ± 1000 hPa 1000548
Bedienungsanleitung
10/15 Hh
1. Sicherheitshinweise

Um dauerhafte Beschädigungen des ein-
gebauten Halbleitersensors zu vermeiden,
den maximalen Grenzdruck von 4000 hPa
keinesfalls überschreiten!
Nur für nicht-korrodierende Gase wie Luft,
Helium und Stickstoff geeignet!

Das Sensorelement nicht mit Wasser in
Berührung bringen!
2. Beschreibung
Relativ-Drucksensor mit einem Messbereich
bis 1000 hPa, geeignet zur Messung des Kol-
bendrucks (pV-Diagramm) im transparenten
Stirling-Motor 1002594.
Zweitor-Messverfahren des Sensors: Beide
Anschlüsse sind mittels Schlauchwellen her-
aus geführt.
Die Sensorbox besitzt eine automatische Er-
kennung durch das 3B NETlog
3. Lieferumfang
1 Sensorbox
1 MiniDIN-Anschlusskabel 8-pin, 60 cm lang
1 Silikonschlauch, Øinnen 2 mm, 1 m lang
TM
.
1
4. Technische Daten
Messbereich:
Sensortyp:
Genauigkeit:
Auflösung:
Anschlüsse:
5. Bedienung

Silikonschlauch auf die gewünschten Teil-
stücklängen kürzen.

Mit den Teilstücken die Druckverbindungen
zwischen Sensorbox und Stirling-Motor
herstellen.

Wirkungsrichtung der Drücke beachten:
„Positive" und „Negative" Schlauchwellen-
kennzeichnung!

Beim Experiment
Schlauches berücksichtigen – dies führt
ggfs. zu einer geringen Verfälschung des
Messwertes.
± 1000 hPa
Halbleitersensor
± 1 %
± 100 hPa
2 Schlauchwellen
4,8 mm Ø
die Elastizität des
