7.4 Montage des Gehäuses
Warnung
Vor Montage des DIP Stromversorgung
abschalten!
Die Schutzart IP65 ist nur gewährleistet
bei geschlossener Abdeckung und bei Ver-
wendung entsprechender Kabelverschrau-
bungen bzw. Blindkappen.

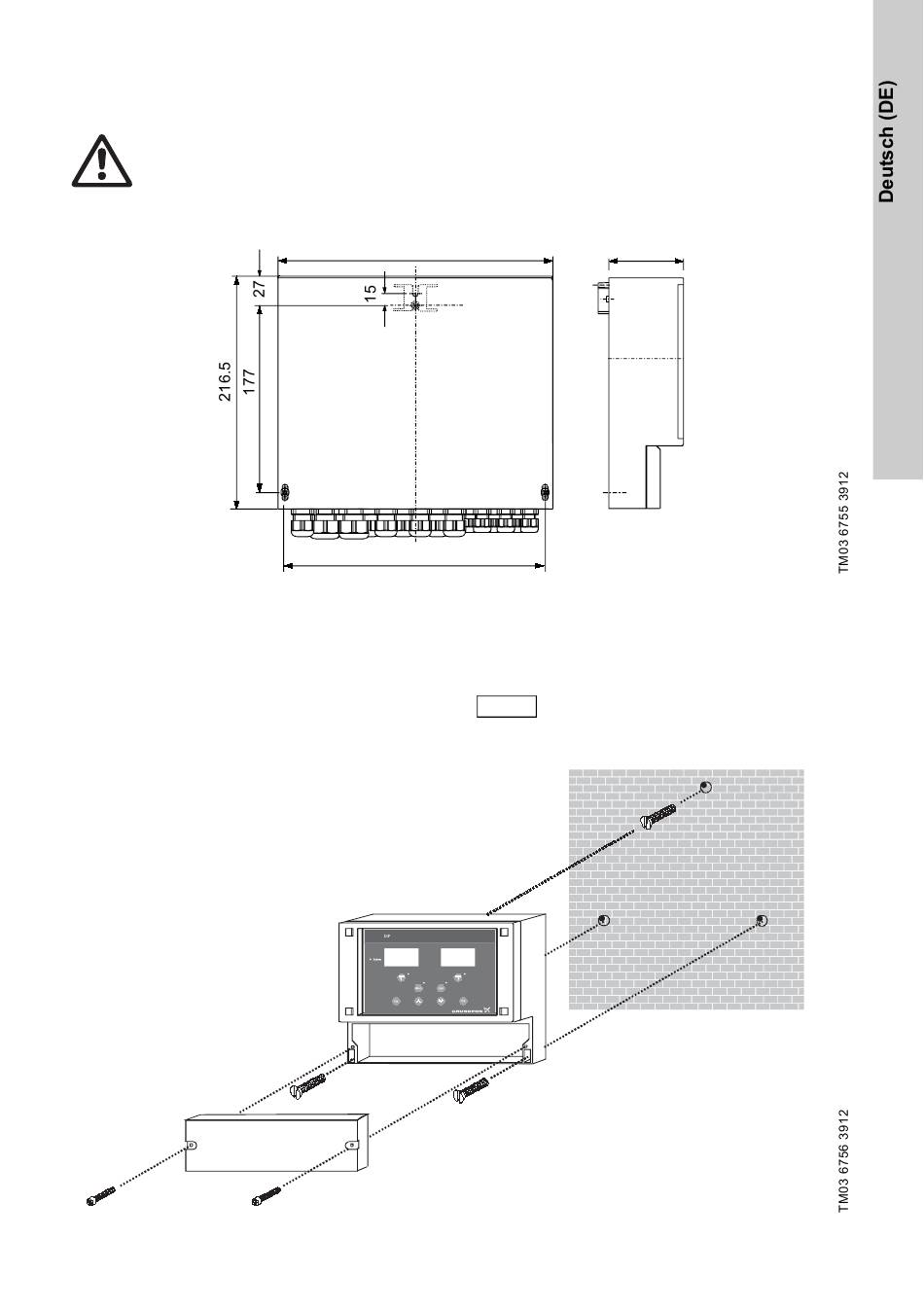

Abb. 2
Bohrbild
1. Drei Bohrungen (∅8) gemäß Bohrbild auf der
Geräterückseite ausführen und mitgelieferte
Dübel einsetzen.
2. Obere mittlere Schraube eindrehen.
3. Befestigungsöse (hinten an Gehäuse) auf die
Schraube setzen.
4. Frontblende (Klemmenabdeckung) entfernen.
Abb. 3
Montagezeichnung
255
242
5. Die beiden unteren Schrauben einsetzen und
Gerät durch Anziehen der Schrauben befestigen.
6. Klemmenabdeckung wieder anschrauben.
Dichtung nicht beschädigen!
Achtung
Dichtung muss exakt anliegen!
114
7
